Преобразователи термоэлектрические SB167, ГРСИ 49174-12
Номер госреестра:
49174-12
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
SB167
Производитель:
Фирма "Idaho Laboratories Corporation", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ 114-ТЕ-036А/В, 114-ТЕ-037А/В, 114-ТЕ-041А/В, 114-ТЕ-042А/В, 114-ТЕ-043А/В, 114-ТЕ-044А/В, 114-ТЕ-045А/В, 114-ТЕ-046А/В, 114-ТЕ-054А/В, 114-ТЕ-055А/В, 114-ТЕ-088А/В, 114-ТЕ-089А/В, 114-ТЕ-090А/В, 114-ТЕ-091А/В, 114-ТЕ-092А/В
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45648
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические модели SB167
Назначение средства измерений
ПреобразователитермоэлектрическиемоделиSB167(далеепотексту–
термопреобразователи или ТП) предназначены для измерения и контроля температуры
трубчатых нагревателей (ТЭНов) и трубных досок корпусов нагревателей в составе
теплообменных аппаратов на установке дегидрирования пропана (PDH), находящейся на
ОOО «Тобольск-Полимер», РФ, г. Тобольск.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте –
генерировании термоэлектродвижущей силы, возникающей из-за разности температур
между двумя соединениями различных металлов или сплавов, образующих часть одной и
той же цепи.
Термопреобразователипредставляютсобойизмерительнуювставкус
удлинительными выводами, которая состоит из двух чувствительных элементов – термопар с
номинальной статической характеристикой преобразования (НСХ) типа «K» по ГОСТ Р
8.585-2001(МЭК60584-2) с минеральной изоляцией (MgO)термоэлектродов и
изолированными (незаземленными) рабочими спаями, помещенных в защитный чехол из
инконеля. Подключение термопреобразователей к измерительной цепи на объекте измерений
выполнено внутри коммутационной коробки.

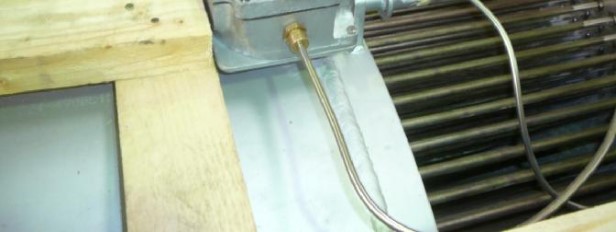

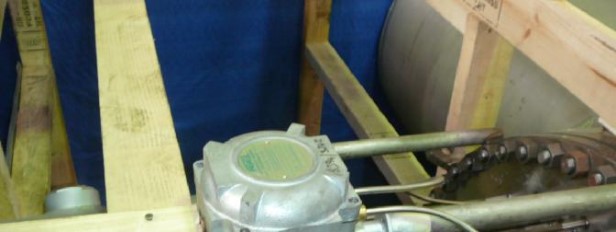

Фотография общего вида термопреобразователя приведена на рисунке 1.
Метрологические и технические характеристики
Диапазон измеряемых температур, °С:……………………………...от 0 до плюс 1100
Условное обозначение номинальной статической характеристики
преобразования (НСХ) ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1):…….…………………….K
Класс допуска ТП:……………………………………………………...…..…………….2
лист № 2
всего листов 3
Пределы допускаемого отклонения ТЭДС ТП от НСХ, °С:
- в диапазоне от 0 до плюс 333 °С: …………...………………………………....
±
2,5;
- в диапазоне св. плюс 333 до плюс 1100 °С:………………..……………..
±
0,0075·t
Электрическое сопротивление изоляции при температуре (25
±
10) °С
иотносительной влажности воздуха от 30 до 80 %, МОм, не менее:………………..….........100
Длина монтажной части термопреобразователя, мм: ………...……………….500; 1000
Диаметр монтажной части термопреобразователя, мм:……………………...….........6,0
Средний срок службы, лет, не менее: ……………………………………………………8
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем
углу) методом штемпелевания.
Комплектность средства измерений
Термопреобразователь – 15 шт.
Паспорт (на русском языке) – 15 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки».
Основные средства поверки:
- эталонные 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до
плюс 1200 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ;
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур
от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном
температур от плюс 300 до плюс 1100 °С.
Примечания:приповеркедопускаетсяприменениедругихсредствизмеренийи
вспомогательного оборудования,удовлетворяющих поточностии техническим
характеристикам требованиям ГОСТ 8.338-2002.
Сведения и методиках (методах) измерений приведены в соответствующем разделе
паспорта на термопреобразователи.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим модели SB167
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТР8.585-2001.ГСИ.Термопары.Номинальныестатическиехарактеристики
преобразования.
Международный стандарт МЭК trial-1. Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Техническая документация фирмы «Idaho Laboratories Corporation», США.
ГОСТ 8.558-93ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
лист № 3
всего листов 3
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений:
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
фирма «Idaho Laboratories Corporation», США
Адрес: 2101 Hemmert Avenue, Idaho Falls, Idaho 83401
Тел./факс: (208) 522-0055 / 522-4522
Заявитель
ООО «НТП Трубопровод»
Адрес: 111141, Москва, ул. Плеханова, 7, стр. 1
Тел./факс: +7 (495) 225-94-33 / +7 (495) 368-50-65
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«_____» ____________ 2012 г.
