Номер госреестра:
49165-12
Наименование СИ:
Системы телеметрические забойные
Обозначение типа:
MWD
Производитель:
Фирма "GE Energy Services Reuter-Stokes", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 16 шт. с зав.№ 08A01LJP, 08B000ZG, 08C011YN, 07J014TU, 07J00449, 08A00B4U, 08A00B4T, 08A00R3C, 08A00R3D, 08A01CWH, 07C00J57, 07D002AJ, 07I01MWY, 07I002S6, 07J01S3P, 07J01S3R
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45639
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы телеметрические забойные MWD.
Назначение средства измерений
Системы телеметрические забойные MWD предназначены для измерений в скважине
азимута и зенитного угла ствола горизонтальной или наклонно-направленной скважины и уг-
ла установки отклонителя, передачи данных по гидравлическому каналу связи и дешифрации
на поверхности земли измеренных параметров, индикации и регистрации азимута и зенитного
угла ствола скважины, угла установки отклонителя в процессе бурения скважины гидравличе-
ским забойным двигателем.
Описание средства измерений
Принцип действия системы телеметрической забойной MWD основан на измерении в
скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров,
значений проекций вектора силы тяжести на ось чувствительности акселерометра и измере-
ниях в трех направлениях, с помощью трех магнитометров, проекций вектора напряженности
естественного магнитного поля Земли на ось чувствительности магнитометра. На основании
этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол уста-
новки отклонителя.
Для передачи информации с забоя скважины используется беспроводной гидравличе-
ский канал связи. Приём информации осуществляется в наземное приемное устройство – Ин-
терфейс Безопасной Зоны (ИБЗ).
Перед непосредственной эксплуатацией системы телеметрической забойной MWD опе-
раторы производят сборку скважинного оборудования телеметрической системы. Далее про-
изводится установка сборки скважинных модулей телеметрической системы в Немагнитную
Утяжеленную Буровую Трубу (НУБТ) с целью исключения влияния магнитной массы ком-
поновки низа бурильной колонны (КНБК) на показания азимута, которая входит в состав
КНБК.
При движении по траектории наклонно направленной скважины сборка скважинного
прибора меняет свою пространственную ориентацию, а именно отклоняется от вертикали на
зенитный угол, поворачивается в скважине на визирный угол по отношению к плоскости на-
клона и ориентируется по направлению наклона траектории относительно точки устья сква-
жины на азимутальный угол. При возникновении циркуляции промывочной жидкости в гид-
равлической линии бурового инструмента датчик определения циркуляции пульсатора фор-
мирует управляющую команду и инициализирует процесс съема и передачи инклинометри-
ческих замеров для определения зенитного угла и азимута искривления буровой скважины с
целью контроля её пространственного положения. После этого скважинный прибор пере-
ключается в режим выполнения постоянных замеров для определения визирного угла сборки
скважинных приборов телеметрической системы по отношению к плоскости наклона.
Пульсатор телеметрической системы в составе сборки скважинных модулей телемет-
рической системы, по команде от модуля ориентирования последовательно генерирует по-
ложительные перепады давления бурового раствора, чтобы передавать полученные в сква-
жине данные на поверхность. Эти импульсы создаются открытием и закрытием внутреннего
клапана в диафрагменном узле. В открытом положении клапана происходит кратковремен-
ное уменьшение площади пропускаемого через диафрагменный узел бурового раствора. Тем
самым создается небольшое изменение давления внутри бурильной колонны, которое реги-
стрируется на поверхности как относительно малое (2-3,5 атм.) увеличения давления в на-
гнетательной линии манифольда буровой установки, и называется «импульсом положитель-
ного давления». Наземная система состоит из датчиков и оборудования необходимого для
получения сигнала от скважинного прибора, а также распознавания и обработки измеренных
данных инклинометрии в скважине. Сигналы от скважинного модуля, через Датчик Давле-
ния в нагнетательной линии, поступают в ИБЗ системы MWD, где автоматически извлека-
Лист № 2
Всего листов 4
ются из кривой давления, фильтруются и передаются на персональный компьютер. Полу-
ченный сигнал декодируется в измеренные значения угла установки отклонителя, зенитного
угла, азимута и вспомогательных параметров для контроля состояния забойного оборудова-
ния. Измеренные данные записываются в общую базу данных и выводятся на экран компью-
тера инженера по бурению и Пульт Бурильщика на столе ротора буровой установки в режи-ме
реального времени.

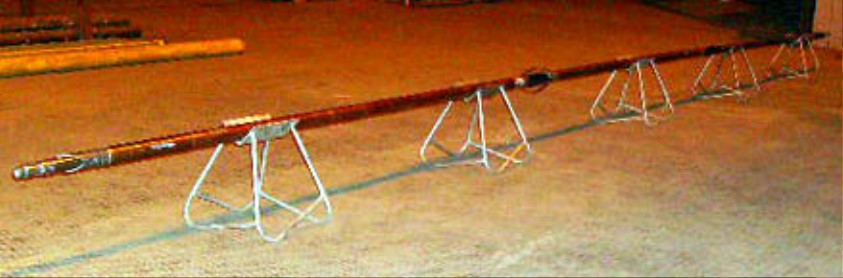

Внешний вид системы телеметрической забойной MWD показан на рисунке 1.
Рисунок 1
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименова-
ние про-
граммного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
ПО MWD
2-bay firmware
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
V01.60
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
-
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
-
Установка метрологически значимой составляющей программного обеспечения MWD
(2-bay firmware) производится в заводских условиях при производстве. В процессе эксплуата-
ции не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, на-
стройка параметров, за исключением настроек прибора на местные условия работы и порядок
передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологиче-
ски значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса инклино-
метра и использования специализированного ПО.
Контрольная сумма ПО не может быть расссчитана и проверена ввиду закрытого про-
изводителем кода.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Диапазон измеряемых углов, …
:
-
зенитного углаот 0 до 180
-
азимутального углаот 0 до 360
-
угла установки отклонителяот 0 до 360
Пределы допускаемой основной абсолютной погрешности измерения статических зна-
чений параметров, …
:
-
зенитного угла±0,1
-
азимутального угла в диапазоне измерения углов зенита, …
:
диапазон зенитных углов до 5° ±2
диапазон зенитных углов свыше 5° ±1
- угла установки отклонителя, …
:±1
Лист № 3
Всего листов 4
от -20 до 150
Диапазон рабочих температур,
С
Габаритные размеры, мм, не более:
диаметр
длина
Масса, не более, кг
47,6
9800
70
Знак утверждения типа
Знак утверждения типа наносят на титульных листах эксплуатационных документов
типографским способом.
Комплектность средства измерений
НаименованиеКол-воПримечание
Оборудование скважинное: 1 ком-
Модуль ориентирования, пульсатор, корпуса батарей, пружинныеплект
центраторы, копьевидный наконечник и посадочная муфта.
Оборудование наземное:1 ком-
Интерфейс Безопасной Зоны (ИБЗ), Пульт Бурильщика, энкодер хода плект
барабана, датчики давления и веса на крюке, соединительные кабели.
Запасные части, инструмент и принадлежности1 ком-
плект
Компьютер, программное обеспечение и принадлежности1
Руководство по эксплуатации1
Методика поверки МП ТИнТ-31-20121
Поверка
осуществляется в соответствии с документом МП ТИнТ-31-2012 «Системы телеметрические
забойные MWD. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 27 января
2012 г.
Перечень основного поверочного оборудования
Наименование средств поверки№ Госреестра, погрешность
Квадрант оптический КО-30М
Теодолит 4Т30П
Установка УАК-СИ-АЗВ
26905-04, ПГ ±30”
(0–360
, ПГ±
30
)
азимут - 0–360
;
зенитный угол – 0–180
;
угол отклонителя - 0–360
Сведения о методиках (методах) измерений
Измерения проводятся в соответствии с документом «Системы телеметрические за-
бойные MWD. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам те-
леметрическим забойным MWD
1.
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений плоского угла.
2.
ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- для применения вне сферы государственного регулирования.
Лист № 4
Всего листов 4
Изготовитель
Фирма«GE Energy Services Reuter-Stokes», США
Фактический адрес: 8499 Darrow Road, Twinsburg, OH 44087
Телефон+1 (330) 425-3755
Заявитель
Общество с ограниченной ответственностью
«СМИТ САЙБИРИАН СЕРВИСЕЗ» (ООО «ССС»), г. Москва
Юридический адрес: 119311, г. Москва, проспект Вернадского, д.6.
Фактический адрес: 115114 г. Москва, ул. Летниковская, д.9, стр.1
Телефон+7(495) 221-61-71(доб. 13200)
Факс:+7(495) 660-30-73
E-mail:
Испытательный центр
Государственный Центр испытаний средств измерений ООО «ТестИнТех»
(ГЦИ СИ ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Аттестат аккредитации № 30149-11
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«____» _____________ 2012г.
М.П.
