Сканеры лазерные трехмерные SURPHASER 25HSX ER/IR, ГРСИ 49151-12
Номер госреестра:
49151-12
Наименование СИ:
Сканеры лазерные трехмерные
Обозначение типа:
SURPHASER 25HSX ER/IR
Производитель:
Фирма "Basis Software, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45637
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканеры лазерные трехмерные SURPHASER 25HSX ER/IR
Назначение средства измерений
Сканеры лазерные трехмерные SURPHASER 25HSX ER/IR (далее - сканеры)
предназначены для измерений пространственных трехмерных координат.
Описание средства измерений
Принцип действия сканера реализует полярный метод измерения координат точек
в пространстве.
Конструктивно сканер представляет собой корпус, вмещающий лазерный фазовый
дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод,
датчики углов поворота и электронный управляющий блок.
Нижняя часть корпуса приспособлена для установки сканера на штатив.
Электропитание осуществляется от внешнего аккумулятора или сетевого адаптера.
Сканер с помощью интерфейсного кабеля, входящего в комплект, подключается к
управляющему компьютеру,впамятикоторогоизаписываетсяизмерительная
информация (направление и расстояние до измеряемой точки), которая обрабатывается
специальным программным обеспечением. В результате обработки, на экране монитора
отображается цифровая модель сканированного объекта, состоящая из точек с известными
координатами. При выборе ситуационных точек, на экране монитора отображаются их
координаты и расстояние между ними, вычисленное по разности координат.
МодификацияSURPHASER25HSXЕRимеетувеличенныйдиапазон
сканирования. Это обеспечивается особенностью внутреннего строения объектива и
фотоприемного модуля.
В эксплуатации, конструкция сканера не предусматривает механических и
электронных внешних регулировок. Ограничение доступа к внутренним регулировочным
узлам обеспечивается пломбировочной наклейкой на разъединяемых частях корпуса.

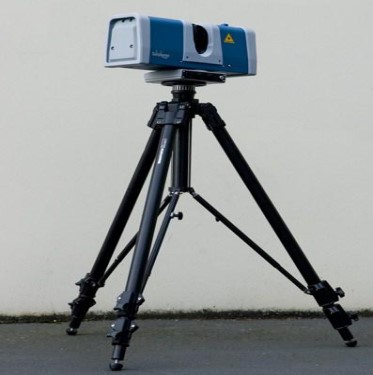

Общий вид сканера, установленного на штативе,и место пломбировочной
наклейки представлены на рисунке 1.
Рисунок 1

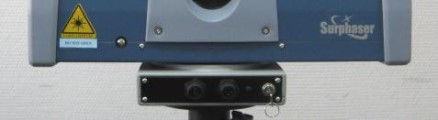

Место нанесения
знака утверждения
типа

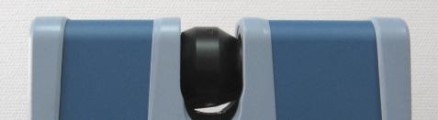

Место нанесения
пломбировочной
наклейки
лист № 2
всего листов 4
программным обеспечением SurphExpress,
компьютер, идентификационные данные, которого
Программное обеспечение
Сканерпоставляетсяс
устанавливаемым на персональный
приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентифи-
кационное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ПО SurphExpress,
устанавливаемое
на персональный
компьютер
SurphExpress
2.20.83.0
Цифровой
идентификатор
программмного
обеспечения
(контрольная
сумма испол-
няемого кода)
297c61fe2fe39e
4f37a3f74b7988
5198
MD5
Программное обеспечение разработано с учетом требований безопасности и
исключения несанкционированного, как случайного или непреднамеренного доступа, так
и от преднамеренных изменений, а также имеет специальное средство защиты –
электронныйUSB-ключ,чтосоответствуетуровню«С» защитыпрограммного
обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ
3286-2010 ( ПО и измеренные данные достаточно защищены с помощью специальных
средств защиты от преднамеренных изменений).
Метрологические и технические характеристики
Метрологические и технические характеристики сканеров приведены в таблице 2.
0,2 мм
(0,2+5х10
-5
хD) мм
0,2 мм
·
Ручной режим
- для расстояний менее 5 м
- для расстояний более 5 м
где D – измеряемое расстояние, мм
Таблица 2
Сканеры лазерные трехмерные SURPHASER 25HSX ER/IR
Наименование характеристикиЗначение
25HSX ER
(1,5-60) м
25HSX IR
(0,5-20) м
0,3 мм
(0,2+2,5х10
-4
хD) мм,
Диапазон измерения расстояний, не менее:
Предел допускаемого СКО измерения
координат, не более:
·
Автоматический режим
- для расстояний менее 20 м
- для расстояний более 20 м
Длина волны лазерного излучения, нм: 690*
Мощность лазерного излучения, мВт, не 15*
более:
Диапазон рабочих температур:
Диапазон температуры хранения:
от + 5
°
С до + 45
°
С
от – 5
°
С до + 55
°
С
лист № 3
всего листов 4
Габаритные размеры (Д х Ш х В), не более:
Масса, не более:
(425 х 164 х 241) мм
11 кг
* - параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р
МЭК60825-1-2009“Безопасностьлазернойаппаратуры.Классификация
оборудования, требования и руководство для потребителей” и относятся к лазерам 3R
класса.
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и
наклейкой на корпус сканера.
Комплектность средства измерений
Комплектность сканера указана в таблице 3.
Таблица 3
Комплект поставки
Количество, шт.
Сканер
Сетевой адаптер
1
1
Сетевой кабель1
Кабель электропитания1
Внешний аккумулятор с зарядным устройством*1
Кабель USB длиной 3 м1
Кабель USB длиной 10 м1
Ключ включения электропитания2
Плавкий предохранитель 4 А1
Транспортировочный футляр1
Комплект измерительных марок*1
Программное обеспечение (ПО)1
Ключ USB ПО1
Кронштейн крепления на штатив1
Руководство по эксплуатации на русском языке и1
руководство пользователя ПО на USB накопителе
Быстроразъемное крепление к штативу 1
Штатив * 1
Примечание - * по заказу.
Поверка
осуществляется по документу МП РТ 1624-2011 «Сканеры лазерные трехмерные
SURPHASER 25HSX ER/IR. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-
Москва» 12 декабря 2011 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- лента измерительная 3 разряда по МИ 2060-90, ПГ± 0,02 мм.
Сведения о методиках (методах) измерений
«Сканеры лазерные трехмерные SURPHASER 25HSX ER/IR. Руководство по
эксплуатации».
лист № 4
всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
сканерам лазерным трехмерным SURPHASER 25HSX ER/IR
1. МИ 2060-90 «Государственная поверочная схема для средств измерений
длины в диапазоне 1*10
-6
…50 м и длин волн в диапазоне 0,2…50 мкм».
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне 24…75000 м».
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение измерений при осуществлении геодезической и картографической
деятельности.
Изготовитель
Фирма «Basis Software, Inc.», США
Адрес: 2811 152
nd
Ave NE Redmond, WA 98052, USA
Tel: 425-861-9390
Заявитель
Общество с ограниченной ответственностью (ООО) «Скан Технолоджи»
123056, Москва, ул. Большая Грузинская, д. 60, стр.1
Тел: (495) 729-45-21
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, Москва, Нахимовский пр., 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96, еmail:
(Зарегистрирован в Государственном реестре средств измерений под № 30010-10 от
15.03.2010 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.п.«______» ______________2012 г.
