Счетчики электрической энергии однофазные многофункциональные PCR 421, ГРСИ 49115-12
Номер госреестра:
49115-12
Наименование СИ:
Счетчики электрической энергии однофазные многофункциональные
Обозначение типа:
PCR 421
Производитель:
Фирма "Powercom Ltd.", Израиль
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45569
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики электрической энергии однофазные многофункциональные PCR 421
Назначение средства измерений
Счетчики электрической энергии однофазные многофункциональные PCR 421
предназначены для измерения и учета активной энергии прямого и обратного направлений в
однофазных двухпроводных цепях переменного тока промышленной частоты.
Описание средства измерений
Счетчики электрической энергии однофазные многофункциональные PCR 421 (далее -
счетчики) изготовлены на базе цифрового сигнального процессора со встроенным аналого-
цифровым преобразователем, который производит преобразование сигналов, поступающих на
его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока
используются токовые трансформаторы или шунт, имеющий незначительную линейную
погрешность, а в качестве датчика напряжения – резистивный делитель, включенный в
параллельную цепь напряжения счетчика.
Дляхраненияиотображенияизмеренныхвеличинвсчетчикахимеется
энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых
величин. Учет энергии обеспечивается по четырем тарифам и восьми временным зонам.
Счетчики имеютв своемсоставе измерительное устройство, микроконтроллер,
энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию
при отключении источника питания. Встроенные часы реального времени позволяют вести
учет активной электроэнергии по тарифным зонам суток. Кроме того счётчики имеют
встроенный источник питания, автоматический выключатель-разъединитель нагрузки
потребителя, жидкокристаллический индикатор для просмотра информации, оптический порт,
датчик обнаружения вмешательства, кнопка просмотра параметров счётчика. Переключение
тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания
обеспечивается с помощью встроенной литиевой батареи в течение 10 лет.
Также в счётчиках, с помощью специального программного обеспечения, предусмотрена
возможность переключаться в режим отпуска энергии по системе с предварительной оплатой.
Счетчики обеспечивают измерения следующих временных значений: секунды, минуты,
часы, дни, недели, месяцы, годы, переход на летнее время, а также учитывают високосные го-
ды. В случае отсутствия основного электропитания для обеспечения питания часов в счетчи-
ках установлена литиевая батарея.
Оптический порт, интерфейс RS-485, PLC-модем, GPRS, радиомодем предназначены
для параметризации счётчика в месте установки. Интерфейсы удалённого доступа предназна-
чены для съёма показаний измеряемых величинах, как в реальном времени, так и о парамет-
рах хранящихся в “памяти” счетчиков, и для контроля за их работой программно-
аппаратными средствами автоматизированных информационно-измерительных систем ком-
мерческого учета электроэнергии.
В счётчиках предусмотрена возможность использования системы предоплаты за потреб-
ляемую электроэнергию. Для удобства потребителей с этой целью в счетчиках осуществлена
возможность с помощью кнопки, расположенной на лицевой панели счетчиков, считывания
информации об оплате электроэнергии.
С помощью автоматического выключателя-разъединителя в счётчиках предусмотрено
применение ограничения подачи электроэнергии потребителю в следующих случаях: при
максимальном расходе электроэнергии (пороговое значение определяется в соответствии с
договорными условиями); при превышении абсолютного максимального порога мощности.
Активация автоматического выключателя-разъединителя для снятия ограничения подачи
электроэнергии осуществляется после подачи сигнала обслуживающей энергоснабжающей
организацией, после поступления необходимой предоплаты от потребителя.
Лист № 2
всего листов 6
Для расчёта оплаты учитываются суммарные значения:
- от начального момента до текущего времени;
- от начального момента до текущего времени по каждому тарифу;
- на конец предыдущего периода выставления счёта;
- на конец предыдущего периода выставления счёта по каждому тарифу.
Оптический порт на физическом уровне соответствует ГОСТ Р МЭК 61107–2001.
Протокол взаимодействия по оптическому порту и интерфейсам RS-485 основан на ба-
зовойэталонноймоделивзаимосвязиоткрытых систем (ВОС) в соответствии с
ГОСТ 28906–91.
Счетчики могут быть использованы автономно или в составе автоматизированных
систем контроля и учета электроэнергии (АИИС КУЭ) в жилищно-комунальном хозяйстве.
Структура условного обозначения счетчиков:
PCR 421 –Х
- Х
- Х
Функциональность:
C – счётчик со средствами связи;
R – счётчик со средствами связи и
разъединителем;
Тип передачи данных:
P - PLC по линии 0,4 кВ;
G – GPRS;
F – радиочастота.
Схема соединений:
None – LNNL;
L – LLNN.
Счетчики позволяют считывать со счётчиков следующую информацию по активной
энергии в прямом или обратном направлении: текущие показания счетчика; значение потреб-
лённой активной энергии по тарифам, дату и время. Помимо этого возможно считывание
вспомогательных данных, а именно следующих значений - активной мощности; среднеквад-
ратических значений токов и напряжений; коэффициента мощности.
Заводские настройки являются неизменными на протяжения всего срока эксплуатации
счётчика, в их состав входят: штрих-код счётчика, заводской номер счётчика, передаточное
число счётчика.
Счётчики имеют возможность программирования следующих параметров:
1. Параметры программируемые производителем:
- серийный номер счетчика;
- тип и код счетчика.
2. Параметры программируемые производителем или эксплуатационной организацией:
- идентификационные параметры связи;
- дата, местное время региона, где эксплуатируется счётчик;
- основной календарь и основное тарифное расписание;
- идентификационные параметры периода выставления счёта;
- договорные параметры энергоснабжения;
- параметры программирования тарифов;
- параметры предоплаты и ограничения нагрузки;
- параметры отображения информации;
Лист № 3
всего листов 6
- пароль доступа первого уровня (логин и пароль);
- сетевой адрес счетчика.
Счетчики ведут журнал событий, в котором фиксируются следующие события:
- изменение настроек счетчика;
- синхронизация времени;
- пропадание напряжение;
- срабатывание реле управления нагрузкой;
- вскрытие корпуса счетчика;
- вскрытие релейной крышки.
Конструкцияпредусматриваетвозможностьпломбированиякорпусасчетчика
навесными пломбами после выпуска из производства, после его поверки представителем
Энергонадзора (энергосбытовой компании) для предотвращения несанкционированных
вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается
несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся
в счетчике.
Программное обеспечение
Программное обеспечение счётчиков разработано специалистами фирмы «Powercom
Ltd.» и является с собственностью компании.
Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его произ-
водства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание па-
мяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к из-
менению системных параметров (калибровочные коэффициенты, алгоритмы работы устрой-
ства и т.д.). Для защиты от несанкционированного изменения настроечных параметров уст-
ройства в ПО используется система авторизации пользователя (логин и пароль) и невозможно
без вскрытия счётчика.
Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит
из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы,
позволяющей сохранять результаты измерений в виде текстового файла. ПО не является мет-
рологически значимым и позволяет только считывать результаты измерений из встроенной
памяти прибора.
Характеристики программного обеспечения:
Наименова-Идентифика-Номер версии Цифровой идентификатор ПО (кон-
ние ПОционноена- (идентифика-трольная сумма исполняемого кода)
именованиеционный но-
ПОмер) ПО
Встроенное«Powercom»1.03c20598688534db5e34b3edb8684df03
Внешнее«Powercom»1.12.6.9.13
Алгоритмвы-
числения циф-
рового иденти-
фикатора ПО
md5
PC01- pro
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений – «С», в соответствии с МИ 3286-2010.
Лист № 4
всего листов 6

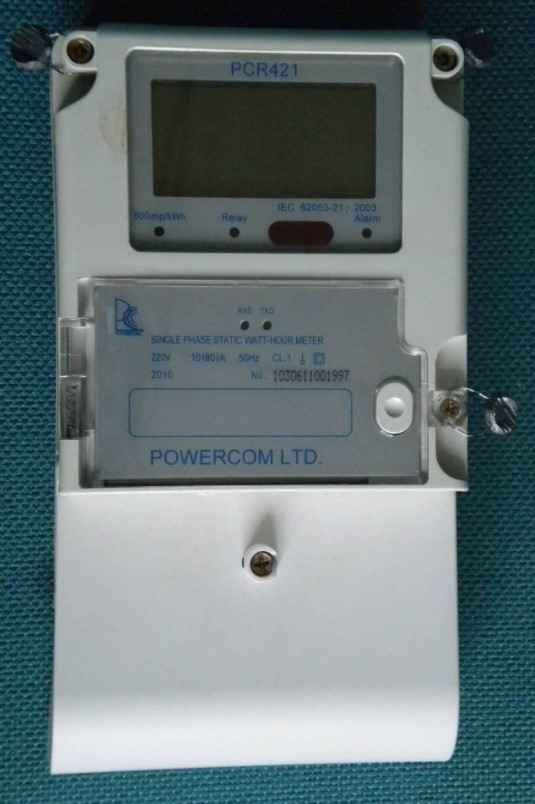

Фотография счётчика с местами опломбирования представлена на рисунке 1.
Рис.1
Метрологические и технические характеристики
1
1
7
± 0,5
8
± 0,5
9
± 0,01
№
Значение параметра
2
3
4
5
6
Наименование параметра
Класс точности по ГОСТ Р 52322-2005
(МЭК 62053-21:2003)
Номинальная частота, Гц
Номинальное напряжение, В
Базовый (максимальный) ток, А
Передаточное число, имп/кВт
×
ч
Стартовый ток, мА
50 ± 5%
230 ± 20%
20 (80)
800
40
Основная относительная погрешность измере-
ния тока, не более, %
Основная относительная погрешность измере-
ния напряжения, не более, %
Абсолютная погрешность измерения коэффици-
ента мощности
Лист № 5
всего листов 6
10
- по цепи тока
11
15
±
0,5
±
0,5
16
17
29
160 × 112 × 73
21
от минус 40 до 70
Полная мощность, не более:
- по цепи напряжения
1,5 Вт (10 В
×
А)
3 Вт (12 В
×
А) включая средства связи
1,2 В
×
А
12
13
14
0,01
100000
4
8
2
Цена одного разряда счетного механизма, кВт
×
ч:
-младшего
- старшего
Количество тарифов
Количество тарифных зон
Количество сезонных программ тарификации
Предел допускаемой основной погрешности
таймера при 23ºС, с/сутки
Предел допускаемой дополнительной темпера-
турной погрешности таймера, с/
°
С в сутки
СкоростьобменапоинтерфейсуRS-485,
GPRS/СDMA, PLC-модему, бит/с
Скорость обмена по оптическому порту, бит/с
от 1200 до 9600 (программируемые
значения)
2400 (значение по умолчанию)
1200
18
Длительность хранения информации при от-
ключении питания, лет 15
Масса, не более, кг 1,2
Габаритные размеры (длина, ширина, высота),
не более, мм
20
от минус 40 до 70
22
23
24
Диапазон рабочих температур,
°
С
Диапазон температур хранения и транспорти-
ровки,
°
С
Срок службы батареи, лет
Средний срок службы, лет
Средняя наработка на отказ, ч
10
15
140 000
Знак утверждения типа
Знак утверждения типа наносится на титульных листах паспорта методом офсетной
печати.
Комплектность средства измерений
В комплект поставки счетчика входят:
- счетчик электрической энергии однофазный многофункциональный PCR421,
- формуляр,
- руководство по эксплуатации *;
- методика поверки*,
- программное обеспечение «Powercom v1.0»*,
- упаковочная коробка.
* Поставляется по требованию эксплуатирующей организации.
Поверка
осуществляется по документу МП 49115-12 "Счетчики электрический энергии однофазные
многофункциональные PCR421. Методика поверки", утвержденному ФГУП «ВНИИМС» в
2012 году.
Перечень основного оборудования, необходимого для поверки:
-установка автоматическая многофункциональная для поверки электросчётчиков НЕВА-
Тест, пределы допускаемой относительной погрешности измерения активной энергии ±0,1%;
Лист № 6
всего листов 6
- универсальная пробойная установка УПУ-10, испытательное напряжение до 6 кВ; погреш-
ность установки напряжения ± 5%;
- секундомер механический СОСпр-2б-2-000, кл.т.2, погрешность измерения от ± 1,8 до
± 5,4 с.
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к счётчикам электрической
энергии однофазные многотарифные PCR421.
1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратурадля измеренияэлектрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии»;
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратурадля измеренияэлектрической
энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;
3. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарифи-
кации и управления нагрузкой. Прямой локальный обмен данными»;
4. ГОСТ trial–91 (ИСО 7498–84, Доп.1–84 ИСО 7498–84) Системы обработки информации.
Взаимосвязь открытых систем. Базовая эталонная модель;
5. Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере Государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций.
Изготовитель
Фирма «Powercom Ltd.», Израиль
Адрес: Powercombuilding, Kibbutz Ramat Hakovesh Israel, 44930.
Телефон: +972 (9) 790 7900, Факс: +972 (9) 744 4738
E-mail:
Заявитель
ООО «ПиМакс Технологии»
Адрес: 129085, г. Москва, Звездный бульвар, д. 3А, стр.1.
Тел. (495) 943-54-52
Испытательный центр
Государственный trial испытаний средств измерений Федеральное государственное унитар-ное
предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»)..
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«___»________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13562-93 | Счетчики электрической энергии электронный однофазные | СОЭ-1 | ПО "Импульс", г.Краснодар | 6 лет | Перейти |
| 15861-02 | Счетчики газа ротационные | РЛ-20 | ОАО "Ивано-Франковский завод "Промприбор", Украина, г.Ивано-Франковск | 5 лет | Перейти |
| 64195-16 | Счетчики электрической энергии трехфазные статические | РиМ 489.23, РиМ 489.24, РиМ 489.25, РиМ 489.30, РиМ 489.32, РиМ 489.34, РиМ 489.36, РиМ 489.38 | АО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 16 лет | Перейти |
| 11065-95 | Счетчики воды вихревые ультразвуковые | СВУ | ОАО "Опытный завод "Электрон", г.Тюмень | 1 год | Перейти |
| 61541-15 | Счетчики электрической энергии статические | СЭО-1.21 | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
