Счетчики статические однофазные активной и реактивной электрической энергии электронные SM101, ГРСИ 49099-12
Номер госреестра:
49099-12
Наименование СИ:
Счетчики статические однофазные активной и реактивной электрической энергии электронные
Обозначение типа:
SM101
Производитель:
ООО "Интеллектуальные системы учета", г.Красноярск
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45472
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики статические однофазные активной и реактивной электрической энергии
электронные SM 101
Назначение средства измерений
Счетчики статические однофазные активной и реактивной электрической энергии элек-
тронные SM 101 (далее – счетчики) непосредственного включения. Счетчики предназначены
для измерения активной и реактивной электрической энергии в однофазных двухпроводных се-
тях переменного тока промышленной частоты в многотарифном режиме.
Описание средства измерений
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновен-
ных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и
напряжения, меняющихся во времени, с последующим цифровым перемножением и вычисле-
нием цифровых значений активной и реактивной мощности, преобразуемых далее в частоту
следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и
крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и уста-
новленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате
расположены конденсаторный блок питания, специализированная интегральная микросхема
(СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для
хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный
делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью де-
лителя напряжения и шунтового резистора поступает на СБИС, где происходит ее аналого-
цифровое преобразование. После этого, полученная цифровая информация проходит соответст-
вующую программную обработку в микропроцессоре, который обеспечивает и координирует ра-
боту ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измере-
ния сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту
электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление
кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб
ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют телеметрический выход, гальванически изолированный от остальных
цепей счетчика, а также цифровые интерфейсы PLC и RS485 для обмена информацией с внеш-
ними устройствами и применения их в автоматизированных системах контроля и учета элек-
троэнергии, поддержку сбора данных с приборов учета тепла, воды, газа и пр. по универсаль-
ной шине M-Bus.
Счетчики могут применяться автономно или в автоматизированной системе сбора дан-
ных о потреблении электрической энергии с заранее установленной программой и возможно-
стью установки (коррекции) в счетчике временных сезонных тарифов.
Счетчики обладают возможностью инициации связи от прибора учета на верхний уро-
вень автоматизированной системы сбора данных по событиям (вскрытие крышки прибора, сня-
тие/взлом клеммной коробки, хищение счетчика и т.д.).
В зависимости от настроек, счетчик обеспечивает возможность без жетонной предоп-
латы.
Счетчик может быть оборудован реле управления нагрузкой, предназначенным для
разрыва клиентского соединения (обрывом фазы). В соответствии с настройками, реле можно
отключать и подключать удаленно и локально нажатием соответствующих клавиш.
лист № 2
Всего листов 5

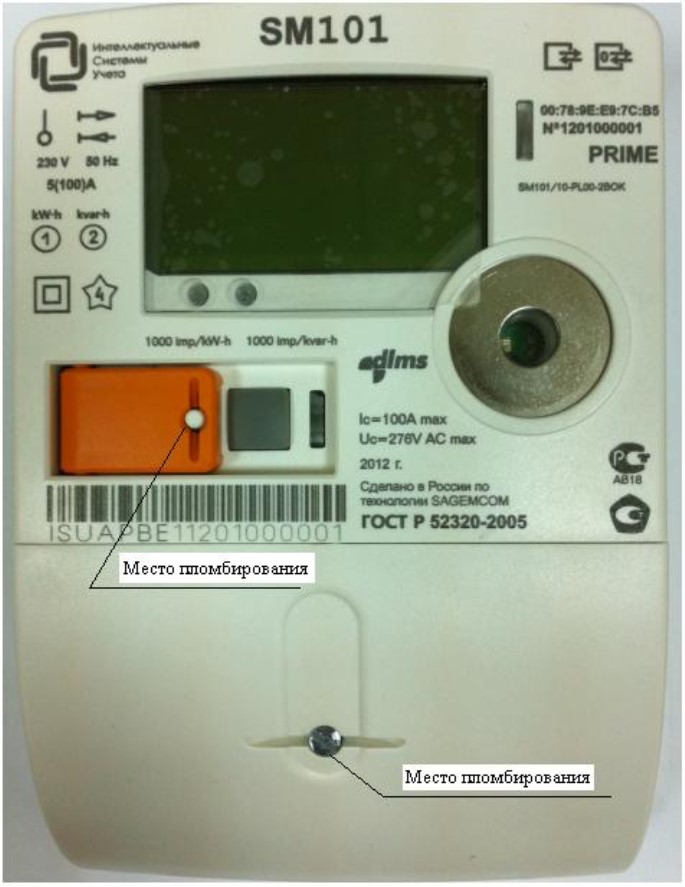

Фотография общего вида счетчиков статических однофазных активной и реактивной
электрической энергии электронных SM 101 представлена на рисунке 1.
Рисунок 1 – Фотография общего вида счетчиков статических однофазных активной и реактивной
электрической энергии электронных SM 101
Программное обеспечение
Программное обеспечение счетчика встроено в ПЗУ. Основная конфигурация работы
счетчика программируется изготовителем в соответствии с требованиями Заказчика. Для защи-
ты счетчика от несанкционированного вмешательства в его работу осуществлены конструктив-
ные, программные и схемотехнические решения, которые обеспечивают надежную защиту
счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического)
выхода защищены от несанкционированного доступа путем пломбирования крышки зажимов.
При несанкционированном вскрытии крышки клеммного блока и попытке перепрограммирова-
ния счетчика, а также изменении направления потока энергии счетчик оповещает об этом путем
изменения соответствующего бита слова состояния.
лист № 3
Всего листов 5
обеспечения
Идентификационные данные программного обеспечения счетчиков электрической
энергии однофазных SM 101 представлены в таблице 1.
Таблица 1
Наименование программного обеспеченияFirmware SM 101
Идентификационноенаименованиепрограммного
SAGEMCOM SM 101 Firmware
V00.21
0xEA189E99
CRC32
Номер версии (идентификационный номер) программ-
ного обеспечения
Цифровой идентификатор программного обеспечения
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Уровень защиты программного обеспеченияУровень А по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики счетчиков статических однофазных ак-
тивной и реактивной электрической энергии электронных SM 101 представлены в таблице 2.
2
10
0,1
215
´
144
´
80
Значение
1 или 2
2 или 3
6
5
100
230
от 0,8·U
ном
до 1,2·U
ном
50
от 47 до 53
1000
1000
20
145000
30
± 0,5
Таблица 2
Наименование характеристики
Классы точности:
– по ГОСТ Р 52322-2005
– по ГОСТ Р 52425-2005
Количество тарифов
Базовое значение силы тока, А
Максимальное значение силы тока, А
Номинальное значение напряжения (U
ном
), В
Рабочий диапазон напряжений
Номинальное значение частоты, Гц
Рабочий диапазон частот, Гц
Постоянная счетчика:
– по активной энергии, имп./кВт
×
ч
– по реактивной энергии, имп./кВар
×
ч
Стартовый ток (чувствительность), мА
Активная потребляемая мощность в цепи напря-
жения, Вт, не более
Полная потребляемая мощность в цепи
напряжения, В
×
А, не более
Полная потребляемая мощность в цепи
тока, В
×
А, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Основная погрешность хода часов, с/сутки
Габаритные размеры
(высота
´
ширина
´
глубина), мм
Масса, кг, не более
Степень защиты по ГОСТ 14254-96
Класс защиты по ГОСТ Р 51350-99
1,0
IP51
II
лист № 4
Всего листов 5
Продолжение таблицы 2
Наименование характеристикиЗначение
Условия эксплуатации:
– температура окружающего воздуха, °Сот trial 40 до плюс 70 –
относительная влажность, %, не более 90
– атмосферное давление кПа (мм рт. ст.)70 – 106,7 (537 – 800)
Условия хранения:
– температура окружающего воздуха, °Сот минус 55 до плюс 75
– относительная влажность, %, не более 90
– атмосферное давление кПа (мм рт. ст.)70 – 106,7 (537 – 800)
Примечание
При температуре окружающего воздуха от минус 40
°
С до минус 25
°
С дисплей счетчика
отключается, считывание данных происходит по цифровым интерфейсам.
Знак утверждения типа
наносят на лицевую панель счетчиков методом трафаретной печати и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
– счётчик (с клеммной крышкой)1 шт.
– паспорт1 экз.
– руководство по эксплуатации1 экз.
– методика поверки1 экз.
– коробка упаковочная1 шт.
Поверка
осуществляется по документу МП 1241/446-2012 «ГСИ. Счетчики статические однофазные ак-
тивной и реактивной электрической энергии электронные SM 101. Методика поверки», утвер-
жденному ГЦИ СИ ФБУ «Ростест-Москва» в январе 2012 г.
Перечень основных средств, применяемых при поверке:
– установка автоматическая многофункциональная для поверки счётчиков электрической
энергии SJJ-1
максимальное значение напряжения: 3×456 В;
максимальное значение силы тока: 100 А;
диапазон регулирования угла сдвига фаз: 0 – 360 º;
предел допускаемой относительной погрешности измерения энергии ± 0,1 %
Сведения о методиках (методах) измерений
Методы измерений с помощью счетчиков статических однофазных активной и реактив-
ной электрической энергии электронных SM 101 указаны в документе «Счетчики статические
однофазные активной и реактивной электрической энергии электронные SM 101. Руководство
по эксплуатации»
лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к счетчикам статическим одно-
фазным активной и реактивной электрической энергии электронные SM 101
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии».
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2».
4 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– при осуществлении торговли и товарообменных операций.
Изготовитель
OOO «Интеллектуальные системы учета»
(ООО «ИСУ»)
Адрес (юридический): 660022, г. Красноярск, ул. Аэровокзальная, д. 7 «Б», помещение 1
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (495) 544-00-00;
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств из-
мерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43377-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии Подстанция ПС-110/35/10 кВ Мангут - АИИС КУЭ Подстанция ПС-110/35/10 кВ Мангут | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 18582-99 | Весы электронные тензометрические автомобильные | АВС-01 | ООО НПП "Технософт", г.Рязань | 1 год | Перейти |
| 42215-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/35/10 кВ "Горин" - АИИС КУЭ ПС 220/35/10 кВ "Горин" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 42355-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Смоленск-1" - АИИС КУЭ ПС 220 кВ "Смоленск-1" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 49369-12 | Счетчики газа бытовые | СГБ G1,6 | ООО Энгельсское ПО "Сигнал", г.Энгельс | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
