Скобы с отсчетным устройством СР, СРП, СИ, ГРСИ 49065-12

Смотреть ГРСИ
49064-12

Номер госреестра:

49065-12

Наименование СИ:

Скобы с отсчетным устройством

Обозначение типа:

СР, СРП, СИ

Производитель:

ООО "ГЦ Тулз", г.Димитровград

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

27.12.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 45505

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Скобы с отсчетным устройством СР, СРП, СИ

Назначение средства измерений

Скобы с отсчетным устройством СР, СРП, СИ (далее по тексту - скобы) предназначены

для измерений линейных наружных размеров изделий методом сравнения в условиях про-

мышленного производства.

Описание средства измерений

Скобы выпускаются двух модификаций. Скобы с встроенным отсчетным устройством

СР, СРП и скобы с индикаторным отсчетным устройством СИ предназначены для измерений

отклонения наружных размеров от заданного значения в диапазоне размеров от 0 до 200 мм и

состоят из следующих элементов: зажима, переставной пятки, упора, подвижной пятки, от-

счетного устройства, теплоизоляционных накладок и арретира. Измерительные устройства

скоб имеют два переставляемых указателя поля допуска. Для обеспечения постоянного изме-

рительного усилия скобы оснащаются трещотками. По требованию пользователя скобы могут

быть изготовлены:

- с гладкими измерительными поверхностями,

- с тарельчатыми измерительными поверхностями для измерений длины общей нормали

зубчатых колес,

- со сменными вставками.

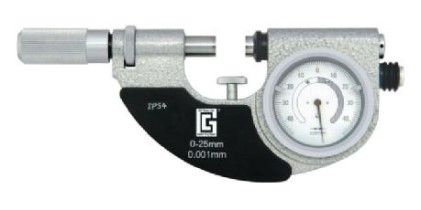

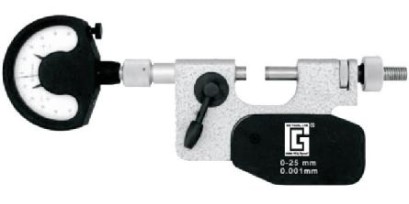

Рисунок 1 – Общий вид скоб с отсчетным устройством СР, СРП, СИ и место нанесения знака

утверждения типа.

а) СР, СРПб) СИ

Лист № 2

всего листов 3

Метрологические и технические характеристики

Таблица 1

ТипДиапазон

скобизмерений скоб, мм

Пределы допускаемой абсолютной погрешности скоб, мм

±30 делений отСв.±30 делений от На нормированном На любом уча-

нулевого штриха нулевого штрихаучастке 0,1 ммстке 3 мм

св. 0 до 25 вкл.

от 25 до 50 вкл.

СР от 50 до 75 вкл.±0,001±0,002--

от 75 до 100 вкл.

от 100 до125 вкл.

от 125 до 150 вкл.

св. 0 до 50 вкл.±0,008

СИот 50 до 100 вкл. - - ±0,005

от 100 до 200 вкл.±0,010

Тип

скоб

СРП

±0,0007

±0,0014

СИ

Диапазон

измерений скоб,

мм

Таблица 2

Пределы допускаемой абсолютной погрешности скоб, мм

±30 делений от ну- св. ±30 делений от На нормированном На любом уча-

левого штриха нулевого штриха участке 0,1 мм стке 3 мм

±0,007±0,020

св. 0 до 25 вкл.

от 25 до 50 вкл.

от 50 до 75 вкл.

от 75 до 100 вкл.

св. 0 до 25 вкл.

св. 0 до 50 вкл.

от 50 до 100 вкл.

от 100 до 150 вкл.

от 150 до 200 вкл.

св. 0 до 40 вкл.

от 40 до 90 вкл.

от 90 до 140 вкл.

от 140 до 190 вкл.

±0,007±0,020

Примечания:

1 Скобы с отсчетным устройством типов СР, СРП оснащаются встроенным в корпус отсчет-

ным устройством с ценой деления 0,001 мм.

2 Скобы с отсчетным устройством типа СИ, могут оснащаться измерительными головками с

ценой деления 0,01 мм; 0,005 мм; 0,002 мм; 0,001 мм или 0,0005 мм.

Рабочие условия эксплуатации:

Температура, °С(20 ± 5)

Влажность, % не более 80

Знак утверждения типа

Знак утверждения типа наносится на заднюю поверхность корпуса скоб с отсчетным

устройством методом наклейки и в правом верхнем углу паспорта типографским методом.

Комплектность средства измерений

Для скоб с отсчетным устройством типа СР, СРП

Наименование

скоба с отсчетным устройством СР или СРП

паспорт

отвертка

футляр

Количество

1 шт.

Лист № 3

всего листов 3

Для скоб с отсчетным устройствам типа СИ

Наименование

скоба с отсчетным устройством СИ

паспорт

отсчётное устройство

ключ

футляр

Количество

1 шт.

Поверка

осуществляется в соответствии с документом ГОСТ 8.359-79 «ГСИ. Скобы c с отсчетным

устройством. Методы и средства поверки».

Основные средства поверки:

- Концевые меры длины 4-го разряда по МИ 1604-89

Сведения о методиках (методах) измерений

Метод измерений изложен в разделе 7 «Заметки по эксплуатации и хранению» паспор-

тов СРП.00.001.ПС и СИ.00.002.ПС

Нормативные и технические документы, устанавливающие требования к скобам

с отсчетным устройством СР, СРП, СИ

ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия»

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в

диапазоне 1*10

-6

…50 м и длин волн в диапазоне 0,2 … 50 мкм».

Технические условия ТУ 3942-010-25434828-2011 «Скобы с отсчетным устройством

СР, СРП».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

ООО «ГЦ Тулз», 433503, Россия, Ульяновская обл., г. Димитровград, ул. Куйбышева,

83, Тел./факс (84235) 5-41-05, 5-27-75, E-mail:

sales@gctools.ru

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»,

г. Москва,

Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008г.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

адрес в Интернете:

www.vniims.ru

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологии

Е.Р. Петросян

м.п.

«___»_______________ 2012 г.
