Номер госреестра:
49044-12
Наименование СИ:
Весы электронные бункерные
Обозначение типа:
ВЭБ
Производитель:
Фирма "SMS Mevac GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 01 … 06
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные бункерные ВЭБ
Назначение средства измерений
Весы электронные бункерные ВЭБ (далее – весы) предназначены для определения мас-
сы легирующих материалов в процессе доводки металла до заданного химического состава на
участке изготовления стали на установке циркуляционного вакуумирования (дегазации) в
Конверторном цехе № 2 ОАО «Новолипецкий металлургический комбинат».
Описание средства измерений
Весы являются весами электронными, стационарными, с автоматическим уравнове-
шиванием и с дискретным отсчетным устройством.
В состав каждого экземпляра весов входят:
- грузоприемное устройство в виде бункера;
- датчики весоизмерительные тензорезисторные PR6201 класса точности С3, грузо-
подъемностью 5 т, фирмы Sartorius Hamburg GmbH, Германия в количестве 3 шт., номер
Госреестра СИ 31681-06;
- прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH,
Германия, c устройством индикации, номер Госреестра СИ 20785-09;
- цифровой дисплей.
Заводские номера весов, датчиков тензорезисторных PR6201 и прибора весоизмери-
тельного WE2110 указаны в таблице 1
.
Таблица 1
Заводские номера датчиков весоизмери-
тельных тензорезисторных PR6201
Заводские
номера весов
ВЭБ
01
02
03
04
05
06
Заводские номера приборов
весоизмерительных
WE2110
3266717
3266662
3266907
3266660
3266761
3266610
2808061232, 2808061233, 2808061234
2808061235, 2808061236, 2808061237
2808061238, 2808061239, 2808061240
2808061241, 2808061242, 2808061243
2807061685, 2807061686, 2807061687
2807061688, 2807061689, 2807061690
Лист № 2
всего листов 5
Общий вид весов ВЭБ представлен на рисунках 1, 2.

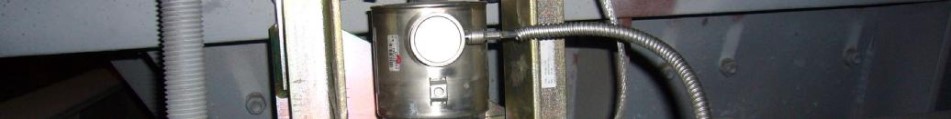

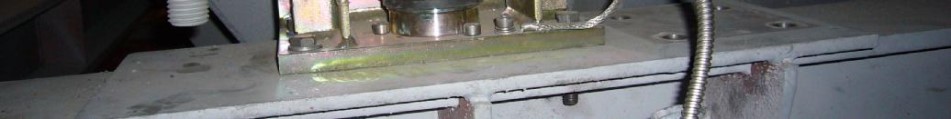

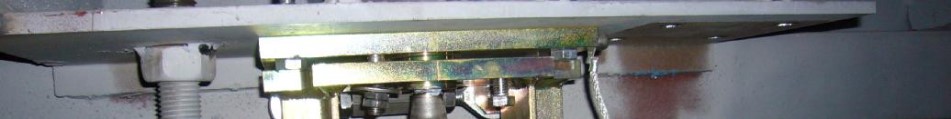

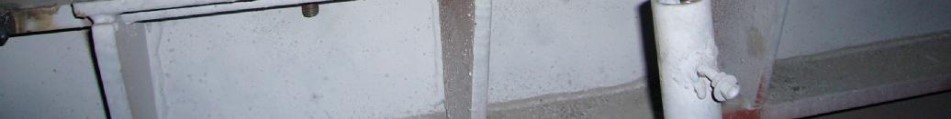

Рисунок 1 – Фотография грузоприемной платформы и установки датчика

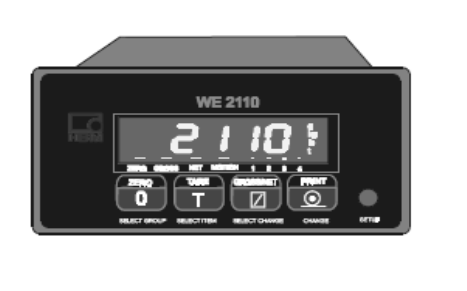

Рисунок 2 – Фотография прибора весоизмерительного WE2110
Принцип действия весов основан на преобразовании деформации упругих элементов
тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза,
в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее ана-
логовый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал об-
рабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и
передается на дисплей. Взвешивание происходит в статическом режиме.
Датчик весоизмерительный
тензорезисторный PR6201
Грузоприемное
устройство (бункер)
Лист № 3
всего листов 5
Весы снабжены следующими функциями:
- автоматическая и полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
Номер версии (иден-
тификационный но-
мер) программного
обеспечения
Р54х 4-1
C00007
CRC-16
Цифровой иден-
тификатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
НВМ WE2110
Р54
Software version:
P53E
Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtech-
nik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. При-
бор смонтирован в отдельном шкафу.
На модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя.
Голограмма разрушается при попытке изъятия модуля.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метро-
логически значимой части ПО и измеренных данных, предусмотрено:
- наличие двух паролей для установки рабочего режима;
- блокировка прибора в нерабочем состоянии;
- нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на
место расположения кнопки «Setup», разрешающей доступ в ПО;
- пломбирование места соединения задней панели и корпуса прибора весоизмеритель-
ного WE2110 пломбировочными наклейками.

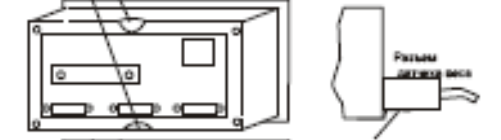

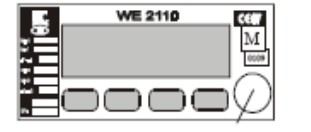

Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 3.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С».
Пломбировочные наклейки
Знак поверки
Рисунок 3 - Места нанесения знака поверки и пломбировочных наклеек
Лист № 4
всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики весов приведены в таблице 3.
Таблица 3
Наименование характеристики
01
Заводские номера весов
0203040506
2500 2000 1000
80 80 40
2 2 1
4 4 2
625500500
500 10000 10000
20 400 400
1 10 10
1 20 20
500500500
Максимальная нагрузка, Max, кг
Минимальная нагрузка, Мin, кг
Действительная цена деления, d, кг
Поверочное деление, e, кг
Число поверочных делений, n
Пределы допускаемой абсолютной погрешно-
сти при поверке для нагрузки m, выраженной в
поверочных делениях e, ± кг
0 ≤ m ≤ 500
500 < m ≤ 2000
2000 < m ≤ 10000
Время прогрева, мин, не менее
221
4 --
- --
555
0,5 10 10
- - --
- -5 5
5
Примечание - Термины и условные обозначения метрологических и технических характери-
стик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р
53228-2008.
Условия эксплуатации весов:
- диапазон рабочих температур,
°
С
- относительная влажность воздуха, %
от минус 10 до плюс 40
от 30 до 80
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульном листе Руково-
дства по эксплуатации ВС 4274-005-05757665-2011 РЭ.
Комплектность средства измерений
1 Весы электронные бункерные ВЭБ1 комп.
2 Комплект соединительных кабелей1 комп.
3 Руководство по эксплуатации ВС 4274-005-05757665-20111 шт.
4 Методика поверки1 шт.
Поверка
осуществляется по документу МП 49044-12 «Весы электронные бункерные ВЭБ. Методика
поверки», утвержденному ФГУ «Липецкий ЦСМ» 10.05.2011 г.
Основные средства поверки - гири с номинальным значением массы 1 кг, 2 кг, 20 кг
класса точности М
1
по ГОСТ 7328-2001.
Сведения о методиках (методах) измерений
Метод измерений содержится в Руководстве по эксплуатации ВС 4274-005-05757665-
2011.
Нормативные и технические документы
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и тех-
нические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Лист № 5
всего листов 5
3 Руководство по эксплуатации ВС 4274-005-05757665-2011.
4 «Весы электронные бункерные ВЭБ. Методика поверки», утвержденная ФГУ «Липецкий
ЦСМ» 10.05.2011 г.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Область применения весов – осуществление производственного контроля за соблю-
дением установленных законодательством Российской Федерации требований промышлен-
ной безопасности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма SMS Mevac GmbH
Bamlerstr, 3a
45141 Essen, Германия
Заявитель
Компания KIWА Deutschland GmbH
Schloβmuhlendamm, 30
21073 Hamburg, Германия
Испытательный центр
ГЦИ СИ ФГУ «Липецкий ЦСМ»,
Номер регистрации в Госреестре ГЦИ СИ - 30085-08 от 15.11.2008 г.
398017 г. Липецк, ул. Гришина, д. 9а
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«____»___________2012 г.
