Преобразователи термоэлектрические ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd, ГРСИ 49040-12
Номер госреестра:
49040-12
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
Производитель:
НП ООО "Энергоприбор", Беларусь, г.Минск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45479
об утверждении типа средств измерений
лист № 1
всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199,
ТНН(N)-1199,ТЖК(J)-1199Exd,ТХА(K)-1199Exd,ТХК(L)-1199Exd,
ТНН(N)-1199Exd
Назначение средства измерений
Преобразователи термоэлектрические ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199,
ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd (далее
по тексту – преобразователи) предназначены для измерений температуры газообразных и
жидких сред, не разрушающих защитную арматуру.
Описание средства измерений
Принципдействияпреобразователейоснованнагенерировании
термоэлектродвижущей силы, возникающей из-за разности температур между двумя
соединениями различных металлов или сплавов.
Преобразователи изготавливают следующих типов:
- ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 для общепромышленного
применения (далее – ТП);
- ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd для
применения во взрывоопасных зонах (далее – ТПВ).
Преобразователи типов ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199
имеют 28 исполнений (11 – 14, 11М – 14М, 15, 21, 22, 21М, 22М, 23, 31 – 34, 46, 47, 51 – 53,
70 – 72, 4, 6), а типов ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
– 4 исполнения (11, 12, 13, 14) в зависимости от конструкции защитной арматуры, условного
давления, длины и диаметра монтажной части.
Защитнаяарматурапреобразователейвыполненаизкоррозионностойких,
жаростойких и жаропрочных сталей по ГОСТ 5632-75 или их аналогов, керамики или по
требованию заказчика из других сплавов.
Фото общего вида преобразователей представлены на рис. 1-9.

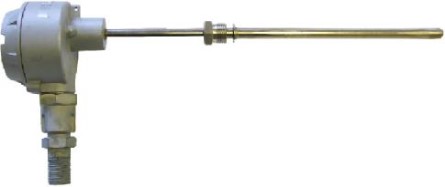

Рис. 1. ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 исполнения 11

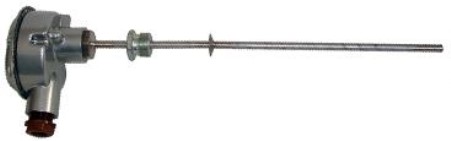

Рис. 2. ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 исполнения 46
лист № 2
всего листов 9

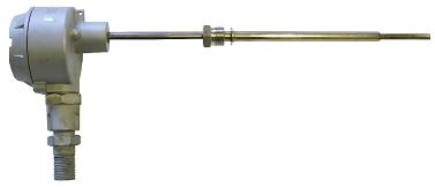

Рис. 3. ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 исполнения 71

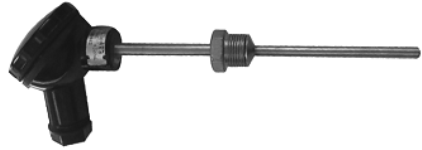

Рис. 4. ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 исполнения 53

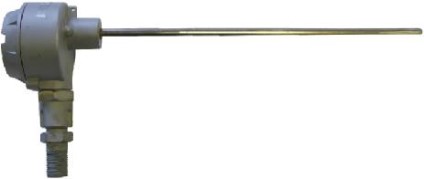

Рис. 5. ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199 исполнения 47

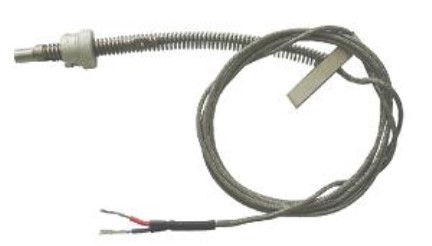

Рис. 6. ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
исполнения 11
Рис. 7. ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
исполнения 12
Рис. 8. ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
исполнения 13
лист № 3
всего листов 9
Рис. 9. ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
исполнения 14
Исполнение
преобразователя
от - 40 до + 800
от - 40 до + 800
от - 40 до + 1100
Метрологические и технические характеристики
Основныеметрологическиехарактеристикипреобразователейприведеныв
таблицах 1 – 3.
Таблица 1
ТЖК(J)-1199
ТЖК(J)-1199Exd
Тип преобразователя
ТХА(K)-1199ТХК(L)-1199
ТХА(К)-1199Exd ТХК(L)-1199Exd
ТНН(N)-1199
ТHH(N)-1199Exd
Рабочий диапазон измеряемых температур, °С
11 – 14,
11М – 14М, 15
21 – 23, 21М,
22М, 51
53, 70, 71, 72
31, 32
33, 34
от - 40 до + 750 от - 40 до + 600
от - 40 до + 1100
4, 46, 47
6
52
от - 40 до + 400
от - 40 до + 300
от - 40 до + 400
Примечание к таблице 1:
Допускается по требованию заказчика изготовление конкретного преобразователя на более
узкий рабочий диапазон измеряемых температур.
Исполнение
преобразователя
Таблица 2
ТЖК(J)-1199
ТЖК(J)-1199Exd
Тип преобразователя
ТХА(K)-1199ТХК(L)-1199
ТХА(К)-1199Exd ТХК(L)-1199Exd
ТНН(N)-1199
ТHH(N)-1199Exd
Номинальное значение температуры применения, °С
600600
450
825825
11 – 14,
11М – 14М, 15
21 – 23, 21М,
22М, 51560
53, 70, 71, 72
31, 32
33, 34
4, 46, 47
6
52
300
225
300
лист № 4
всего листов 9
Тип
преобразователя
Диапазон измерений,
°
С
1
ТЖК(J)-1199
ТЖК(J)-1199Exd
2
1
ТХА(K)-1199
ТХА(К)-1199Exd
2
2
1
ТНН(N)-1199
ТHH(N)-1199Exd
2
Таблица 3
Класс допуска по
ГОСТ Р 8.585-2001
ТХК(L)-1199
ТХК(L)-1199Exd
от - 40 до + 375
св. 375 до 750
от 0 до 333
св. 333 до 750
от - 40 до + 375
св. 375 до 1100
от - 40 до + 333
св. 333 до 1100
от - 40 до + 360
св. 360 до 800
от - 40 до + 375
св. 375 до 1100
от - 40 до + 333
св. 333 до 1100
Пределы допускаемых
отклонений
термоэлектродвижущей
силы от НСХ,
±
Δt,
°
С
1,5
0,004·t
2,5
0,0075·t
1,5
0,004·t
2,5
0,0075·t
2,5
0,7+0,005·t
1,5
0,004·t
2,5
0,0075·t
Примечание к таблице 3:
– t – значение измеряемой температуры,
°
С.
Электрическое сопротивление изоляции между термоэлектродами и металлической
частью защитной арматуры преобразователей, МОм, не менее:
- 100 – при температуре (25
±
10)
°
С и относительной влажности от 30 до 80 %;
- 1,0 – при температуре 35
°
С и относительной влажности 98 %;
- 1,0 – при температуре верхнего предела измерения до 300
°
С;
- 0,07 – при температуре верхнего предела измерения до 600
°
С;
- 0,025 – при температуре верхнего предела измерения до 800
°
С;
- 0,005 – при температуре верхнего предела измерения до 1000
°
С;
- 0,003 – при температуре верхнего предела измерения свыше 1000
°
С.
Данные требования не распространяются на преобразователи с неизолированным
рабочим спаем.
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнений 11 – 15, 11М – 14М и ТПВ исполнений 11 – 14приведены
в таблице 4.
Таблица 4
ИсполнениеПоказатель
преобразова тепловой инерции,
теляс, не более
Условное
давление,
МПа
ДлинаДиаметр
монтажной части, монтажной части,
(L±1), мм(D±0,3), мм
Масса
ТП (ТПВ),
кг, не более
11, 11М40,0
12, 12М40,0
13, 13М20,0
14, 14М20,0
150,5
10200-3150
0,4320-2000
6,3200-1000
1080-630
4 80-1000
10,0
10,0
8,0
8,0
1,5; 3,0; 4,0
0,90 (1,50)
0,55 (1,15)
0,80 (1,40)
0,55 (1,15)
0,80 (1,40)
Условное
давление,
МПа
Масса, кг,
не более
лист № 5
всего листов 9
Условное давление, длина и диаметр монтажной части, масса преобразователей
исполнений 21, 21М, 22, 22М, 23 приведены в таблице 5.
Таблица 5
Длина
монтажной
части, (L±1),
мм
Диаметр
Исполнениемонтажной части, (D±0,3), мм/
преобразователя Показатель тепловой инерции,
с, не более
3,0 / 4,0
40-20006,31,0
80-20000,41,2
4,0 / 6,0
21, 21М4,5 / 7,0
5,0 / 8,0
6,0 / 10,0
3,0 / 4,0
4,0 / 6,0
22, 22М 4,5 / 7,0
5,0 / 8,0
6,0 / 10,0
3,0/4,0
4,0/6,0
23 4,5/6,0
5,0/8,0
6,0/10,0
40-20000,41,1
Примечание к таблице 5:
Термопары изготавливаются с длинами и диаметрами монтажной части, приведенными
в таблице, в любом сочетании.
Исполнение
преобразователя
Условное
давление,
МПа
Длина
монтажной
части, (L±1), мм
60
0,25
20
34
0,25
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнений 31, 32, 33, 34 приведены в таблице 6.
Таблица 6
Показатель
тепловой
инерции, с,
не более
Диаметр
монтажной
части, (D±0,3),
мм
Масса, кг,
не более
31
32
33
-
50
50
60
200-1600
500-3150
250-1250
250-500
630-1600
250-1600
12
12
20
2,70
4,20
1,55
0,52
1,30
1,60
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнений 4, 46 приведены в таблице 7.
Исполнение
преобразователя
Условное
давление,
МПа
Длина
монтажной
части, (L±1), мм
4
46
-
лист № 6
всего листов 9
Таблица 7
Масса, кг,
не более
Показатель
тепловой
инерции, с,
не более
6
8
10
20
60-100
120-200
60-100
80-100
Диаметр
монтажной
части, (D±0,3),
мм
4
5
6
8
0,070
0,080
0,050
0,055
Примечания к таблице 7:
- Длина кабеля L
к
по требованию заказчика.
- Масса приведена без учета массы кабеля.
не более
Условное
МПа
Мчасти,
(L±0,5), мм
ДиаметрРазмер
(D±0,3), ммS мм
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнения 47 приведены в таблице 8.
Таблица 8
ПоказательДлина
тепловой
,
давление,
Резьба,монтажной
наконечника, «под
,
ключ»,
Масса, кг,
инерции, сне более
3,5
8
10
3,5
8 5 0,045
10 М6х1 6 0,060
20 – 12 0,070
20 М8х1 0,070
8 G3/8 5 12 0,075
Примечания к таблице 8:
1. Длина кабеля L
к
по требованию заказчика.
2. Масса приведена без учета массы кабеля.
3. Допускается изготовление монтажной части из термопарного кабеля КТМС с
увеличенной длиной L.
Условное
давление, МПа
–
10-50
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнения 51 приведены в таблице 9.
Таблица 9
Максимальная длина
монтажной части,
(L±1), м
Показатель
тепловой
инерции, с, не более
0,5/0,3
1,5/1,0
2,5/2,0
4,0/3,0
5,0/3,5
6,0/5,0
8,0/6,0
Диаметр Масса,
монтажной части, г/м, не
(D±0,3), ммболее
1,0 5,0
1,5 11,0
3,0 35,0
4,0 75,0
4,6 82,0
5,0110,0
6,0160,0
Примечания к таблице 9:
1 В знаменателе приведен показатель тепловой инерции для термопар с
неизолированным рабочим спаем.
2 Длина кабеля L
к
по требованию заказчика.
3 Масса приведена без учета массы кабеля.
Диаметр
термоэлек-трода, мм
1,5-20,0
лист № 7
всего листов 9
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнения 52 приведены в таблице 10.
Таблица 10
Показа
Длинатель
монтажной тепловой
части,инерции,с,
(L±1), мне более
Продолжительность
эксплуатации термопары при Масса,
верхнем пределе рабочего кг,
диапазона измерения, чне более
ТЖК(J) ТХА(К) ТХК(L) ТНН(N)
1000200
1000200
0,2
0,3
0,5
0,7
0,1
0,2
0,5
0,8
5000 1000
10000 6000
5000 1000
10000 6000
0,04
0,06
0,10
0,12
1,0 0,9 10000 0,15
1,2 1,0 10000 0,46
Примечания к таблице 10:
1. Продолжительность эксплуатации термопары соответствует спокойной атмосфере
чистого воздуха, при которой изменение ТЭДС не превышает 1%.
2. Рекомендуемая среда применения (эксплуатации) термопары – окислительная.
3. Термопара не работает при избыточном давлении.
Масса, кг,
не более
1-20
Показатель тепловой инерции, длина и диаметр монтажной части, продолжительность
эксплуатации преобразователя при верхнем пределе рабочего диапазона измерения, масса
преобразователей исполнения 53 приведены в таблице 11.
Таблица 11
ДлинаПоказатель
Диаметрмонтажной тепловой
термоэлектрода, мм части, (L±1), инерции,с,
мне более
Продолжительность
эксплуатации преобразователя
при верхнем пределе рабочего
диапазона измерения, ч
ТЖК(J) ТХА(К) ТХК(L) ТНН(N)
0,3
0,5
0,7
0,21000200
1,51000200
0,8 10000 6000
1000 200 1,40
1000 200 1,66
10000 10000 1,40
1,28,0100001,90
Примечания к таблице 11:
1. Продолжительность эксплуатации термопары соответствует спокойной атмосфере
чистого воздуха, при которой изменение ТЭДС не превышает 1%.
2. Рекомендуемая среда применения (эксплуатации) термопары – окислительная.
3. Термопара не работает при избыточном давлении.
6
-
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнения 6 приведены в таблице 12.
Таблица 12
Иcполнение
термопары
ПоказательУсловноеДлина
тепловой инерции, давление, монтажной части,
с, не болееМПа(L±1), мм
Диаметр
монтажной части,
(D±0,3), мм
Масса, кг,
не более
6
8
100-320 4 0,15
100-320 5 0,16
Примечания к таблице 12:
1. Длина кабеля L
к
по требованию заказчика.
2. Масса приведена без учета массы кабеля.
Длина
монтажной части,
(L±1), мм
Диаметр
монтажной части,
(D±0,3), мм
Масса, кг,
не более
10,0
55
10
лист № 8
всего листов 9
Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,
масса преобразователей исполнений 70, 71, 72 приведены в таблице 13.
Таблица 13
Иcполнение
преобразователя
Показатель
тепловой
инерции, с,
не более
Условное
давление,
МПа
70
71
72
0,4
120-1000
120-1000
320-1000
0,90
1,05
0,80
Степень защиты преобразователей от воздействия пыли и воды соответствует IP54 (для
термопар исполнений 52, 53 – IP00) согласно ГОСТ 14254-96.
Рабочие условия эксплуатации преобразователей:
- температура окружающего воздуха от минус 30 до плюс 50
°
С;
- относительная влажность воздуха не более 95 % при температуре 35
°
С и более
низких температурах без конденсации влаги.
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя и на титульный лист
паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- преобразователь– 1 шт. (модель и исполнение в соответствии с заказом);
- паспорт– 1 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной
погружаемой части менее 250 мм. Методика поверки» (для преобразователей с длиной
погружаемой части менее 250 мм).
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до
плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда c диапазоном температур от
минус 196 °С до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое
сопротивление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс
50 до плюс 700 °С
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от
минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном
температур от плюс 300 до плюс 1100 °С.
Примечания:при поверке допускаетсяприменение другихсредств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.338-2002.
лист № 9
всего листов 9
Сведения о методиках (методах) измерений приведены в паспорте на преобразователи.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическимТЖК(J)-1199,ТХА(K)-1199,ТХК(L)-1199,
ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ТУ РБ 37418148.005-99 Преобразователи термоэлектрические ТЖК(J)-1199, ТХА(K)-1199,
ТХК(L)-1199, ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-
1199Exd. Технические условия.
ГОСТ 8.558-93.ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части
менее 250 мм. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатацииопасногопроизводственногообъекта; выполнениеработпооценке
соответствия промышленной продукции и продукции других видов, а также иных объектов
установленным законодательством Российской Федерации обязательным требованиям.
Модификации преобразователей во взрывозащищенном исполнении могут применяться в
соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах
помещений и наружных установок согласно требованиям нормативных документов,
регламентирующих применение электрооборудования во взрывоопасных зонах.
Изготовитель
Научно-производственное общество с ограниченной ответственностью
«Энергоприбор», НП ООО «Энергоприбор»,
220109, г. Минск, ул. акад. А.К. Красина, 99-17,
Тел. (017) 299-45-57, 299-34-74, тел./факс (017) 299-35-79
e-mail:
Экспертизу провел
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«_____» ____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11467-88 | Преобразователи энергии лазерного излучения первичные измерительные калориметрические | ИПЭ-1-150 | П/я Ю-9226, г.Смоленск | 1,5 года | Перейти |
| 21729-01 | Преобразователи силы арматурные измерительные струнные термостойкие модернизированные | ПСАС-ТМ-40* | ООО "ПМК "Стромир", г.Москва | Первичная поверка | Перейти |
| 46946-11 | Преобразователи напряженности импульсного электрического поля измерительные | ИППЛ | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 20483-00 | Преобразователи расхода электромагнитные измерительные | ИПРЭ-7 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 3 года | Перейти |
| 63888-16 | Преобразователи измерительные | VM, VM-Exi | ООО НПО "Вакууммаш", г.Ижевск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
