Установки поверочные CALIBRON серий S и O, ГРСИ 49021-12
Номер госреестра:
49021-12
Наименование СИ:
Установки поверочные
Обозначение типа:
CALIBRON серий S и O
Производитель:
Фирма "Honeywell Enraf Americas, Inc.", США
Межповерочный интервал:
1 год - для передвижных (мобильных); 2 года - для стационарных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45452
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 104 от 23.01.2017 г.)
Установки поверочные CALIBRON серий S и О
Назначение средства измерений
Установки поверочные CALIBRON серий S и О предназначены для измерения объема
жидкости.
Описание средства измерений
Принцип действия установок поверочных CALIBRON серий S и О (далее - установки)
заключается в повторяющемся вытеснении известного объема жидкости из измерительного
участка установок.
Установки состоят из следующих основных узлов: цилиндрического измерительного
участка с известным значением вместимости, перемещающегося в измерительном участке
уплотненного поршня с тарельчатым клапаном, оптических детекторов положения поршня,
устройства возврата поршня с электроприводом и системы управления.
Установкииповеряемые(калибруемые)средстваизмеренийсоединяют
последовательно. Через технологическую схему с установок и средств измерений устанавливают
необходимое значение расхода жидкости. Устройство возврата поршня приводит поршень
с открытым тарельчатым клапаном в исходное положение в начало измерительного участка.
После этого устройство возврата поршня отсоединяется от узла поршня. Тарельчатый клапан
закрывается и под воздействием напора рабочей жидкости поршень начинает перемещаться
по участку. Перемещение поршня через измерительный участок установок приводит
к последовательному срабатыванию оптических детекторов установок.
Установки применяются при поверке и калибровке преобразователей расхода,
счетчиков жидкости и трубопоршневых поверочных установок 2-го разряда.
Методы поверки и калибровки средств измерений основаны на равенстве количеств
жидкости, прошедшей через установки и через средства измерений, и на известном значении
вместимости измерительного участка установок.

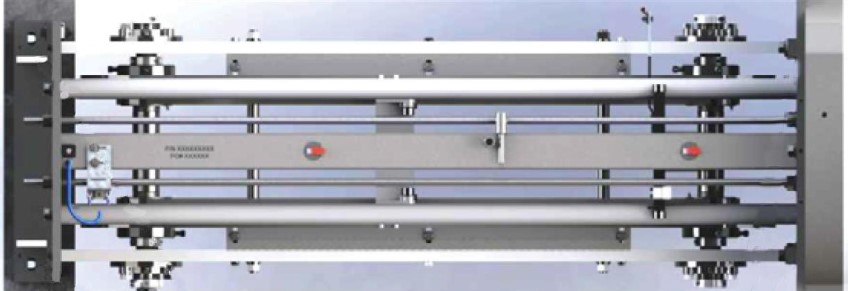

Рисунок 1 - Общий вид установок поверочных CALIBRON серии S и О
Лист № 2
Всего листов 4
Установки выпускаются в стационарном и мобильном исполнении на полуприцепе.
Установки устанавливаются на открытых площадках и в помещении (серия S), в прибрежной
зоне, на морских платформах и судах (серия О). Материал изготовления установок поверочных
CALIBRON серии S - сталь марки AISI 304, серии О - сталь марки AISI 316.
Пломбировка установок поверочных CALIBRON серии S и О осуществляется
нанесением знака поверки давлением на две свинцовые (пластмассовые) пломбы, установленные
на проволоках, пропущенных через крепление детекторов. Место пломбировки установок
поверочных CALIBRON серии S и О представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки установок поверочных CALIBRON серии S и О
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
123
Обозначение модели
S-05, S-15,
0-050-15
Значения характеристики
45678
S-25, S-35, S-50, S-85, S-120,
0-25 0-35 0-50 0-85 0-120
Номинальное значение вместимо-
сти измерительного участка, дм
3
18,975,7
75,794,6151,4283,9454,2
отот
Диапазон расхода рабочей среды,0,095 0,283
м
3
/ч додо
114340
от от от от от
0,473 0,663 0,854 1,657 2,318
до до до до до
568795114519872782
Лист № 3
Всего листов 4
постоянный / переменный
24
+
22
+
38
220
-
33
; 380
-
57
от -40 до +80
345678
±0,05
0,015
10
12
Пределы допускаемой относитель-
ной погрешности установки при
измерении объема, %
Среднее квадратическое отклоне-
ние случайной составляющей по-
грешности, %, не более
Максимальное избыточное давле-
ние рабочей среды, МПа
Параметры электропитания:
- ток
- напряжение, В
а) постоянного тока
50±1;60±1
19003800
2438406440644064449652325588
610 914 914 914106712701372
686 828 848 925116612321384
545 158819772386356156706577
вода, нефть, нефтепродукты, химикаты,
промышленные жидкости
от -45 до +150
от 30 до 80
от 86 до 107
б) постоянного тока
- частота переменного тока, Гц
- потребляемая мощность, В·А,
не более
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- рабочая среда
- температура рабочей среды, °С
- температура окружающего воз-
духа, °С
- относительная влажность окру-
жающего воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет,
не менее
10
на защитном корпусе возвратного
часть по центру титульного листа
Знак утверждения типа
наносится на специальную табличку, закрепленную
механизма поршня, методом наклейки и в верхнюю
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность установок поверочных CALIBRON серии S и О
НаименованиеОбозначение
Установка поверочная CALIBRON серии S и О-
Руководство по эксплуатации-
Методика поверки МП 49021-12
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 49021-12 «Инструкция. ГСИ. Установки поверочные
CALIBRON серии S и О. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР»
11.11.2011 г.
Лист № 4
Всего листов 4
Основные средства поверки:
- эталонные мерники 1-го разряда с погрешностью ±0,02 % по ГОСТ 8.470-82;
- весы электронные с погрешностью ±0,01 %;
- гири по ГОСТ 7328-2001.
Допускается применение других аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке установок поверочных CALIBRON
серии S и О, а также на две свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным CALIBRON серии S и О
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Техническая документация Honeywell Enraf Americans, Inc. (США)
Изготовитель
Honeywell Enraf Americas, Inc., CIIIA
2000 Northfield CT, Roswell, GA 30076, USA.
Teлефон: +1 770 475 - 1900
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
ИНН 7710065870
Адрес: 121059, Россия, г. Москва, ул. Киевская, д. 7
Телефон (факс): 8 (495) 796-98-00, 8 (495) 796-98-93/94
Web-cайт:
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ГЦИ СИ ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32
Web-cайт:
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств
измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
