Номер госреестра:
48982-12
Наименование СИ:
Дифрактометры рентгеновские
Обозначение типа:
XRD 6100
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45396
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры рентгеновские XRD 6100
Назначение средства измерений
Дифрактометры рентгеновские XRD 6100 (далее - дифрактометры) предназначены для
регистрации дифракционных максимумов, измерения углов 2
Q
и анализа дифракционных
картин, получаемых в результате дифракции рентгеновских лучей на узлах кристаллической
решетки.
Основными задачами, выполняемыми с применением дифрактометров, являются
качественный и количественный фазовый анализ поликристаллических образцов . Объектами
исследования являются порошковые и монолитные образцы минералов, металлов и сплавов,
керамики, огнеупоров и других материалов, имеющих кристаллическую структуру.
Описание средства измерений
Принцип действия дифрактометров основан на получении дифракционной картины с
помощью источника рентгеновского излучения и сцинтилляционного счетчика квантов
рентгеновского излучения.
Дифрактограмма регистрируется при последовательном прохождении счетчиком всего
углового интервала регистрации с нахождением в каждой точке в течение ограниченного
времени (от долей секунды до нескольких секунд). Для получения надежных результатов
интенсивность первичного пучка должна быть высокой и стабильной во времени, а схема
съемки должна обеспечивать использование больших по площади образцов.
Выполнение качественного анализа основано на определении межплоскостных
расстояний и интенсивности рентгеновских линий. Основываясь на химическом составе
материала, проводят предварительный отбор фаз исследуемого материала. Фактический
качественный фазовый состав определяют путем сопоставления экспериментальных значений
межплоскостных расстояний и интенсивностей со значениями указанными в карточках базы
данных.
Дифрактометры выполнены в стационарном исполнении. Основными элементами
конструкции дифрактометров являются:
-Корпус дифрактометра, служащий для размещения конструкционных узлов и для
защиты пользователя от излучения;
-Рентгеновская трубка (источник рентгеновского излучения);
-Система фильтров первичного излучения;
-Система автоматической диафрагмы для установки размера анализируемой
области (опционально);
-Источники низковольтного питания, служащие для обеспечения всех частей
дифрактометра электроэнергией с определенными характеристиками;
-Счетчик сцинтилляционный;
-Гониометр;
-Персональный компьютер, предназначенный для управления прибором, приема,
обработки и выдачи информации под управлением специализированного программного
обеспечения.
Лист № 2
всего листов 5

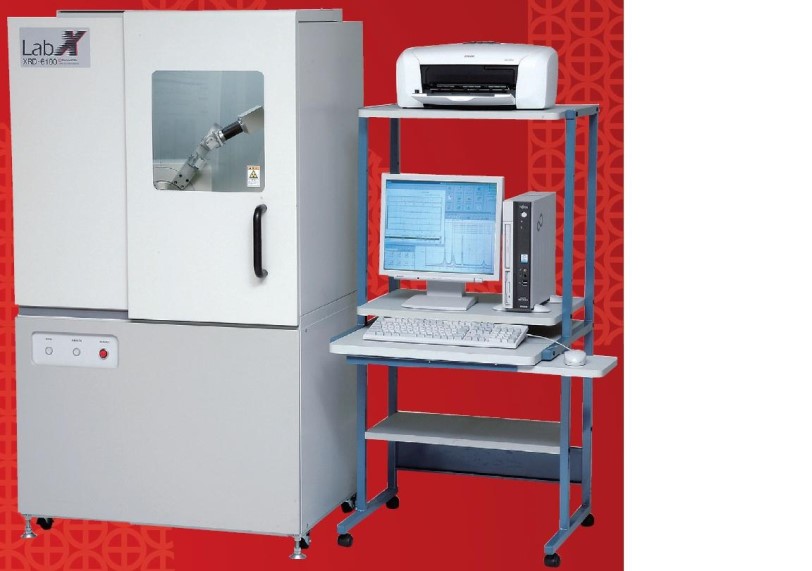

Рисунок 1 –
Общий вид дифрактометра рентгеновского XRD-6100
Наименование
программного
обеспечения
Идентификац
ионное
наименование
программного
обеспечения
Номерверсии
(идентификаци
онныйномер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольнаясумма
исполняемогокода)
Алгоритм
вычисления
цифрового
идентификатор
апрограммного
обеспечения
Программа
обработки
данных и
управления
PCXRD
версия 7.0Х
MD5
Программное обеспечение
Обработка результатов измерений, управление дифрактометром, создание и
сохранение файлов с данными контроля, протоколов контроля, файлов настроек,
формирование отчетов в реальном времени производится с помощью программного
обеспечения PCXRD версии 7.0Х (где Х = 1,2, … 9).
Метрологическая значимая часть программного обеспечения PCXRD имеет уровень
защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с
МИ 3286-2010.
Таблица 1
E16492497B03BBFD
EEB10EBA6C3F099
E (расчет выполнен
по исполняемому
файлу - PMGR.EXE)
Лист № 3
всего листов 5
Метрологические и технические характеристики
Диапазон углов сканирования,
°
Пределы допускаемой абсолютной погрешности
измерения углов 2θ,
°
±0,04
Предел допускаемой среднеквадратической
погрешности измерения углов 2θ,
°
0,005
Минимальный шаг изменения угла,
°
в режиме 2θ
в режиме θ
Скорость сканирования, °/мин
в режиме 2θ
в режиме θ
– длина
– высота
– ширина
Масса, кг, не более
– основного блока
– блока обработки данных
Условия эксплуатации:
Температура окружающей среды,
о
С
Относительная влажность, %
Атмосферное давление, кПа
23 ± 5
60 ± 15
От 84,0 до 106,7
Таблица 2
Наименование характеристик
1
Значение характеристик
2
Тип рентгеновской трубки
Фокус рентгеновской трубки, мм
Мощность рентгеновской трубки, кВт
NF BF
1,0*10 2,0*12
1,5 - 2,02,7
LFF
0,4*12
1,0 - 2,2
2θ
θ
От минус 6 до плюс 163
От минус 180 до плюс 180
0,002
0,001
От 0,1 до 50
От 0,05 до 25
вертикальный
185
Тип гониометра
Радиус гониометра, мм
Габаритные размеры (без внешнего компьютера,
вакуумного насоса и трансформаторов), мм:
900
1600
700
Напряжениепитающей сети переменного тока, В
При частоте, Гц
220 ± 10%
50 ± 1
430
70
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом печати
и на заднюю панель электронного блока дифрактометра методом наклеивания.
Комплектность средства измерений
Стандартная комплектация представлена в таблице 3.
Таблица 3
НаименованиеКоличествоПримечание
Гониометр
1
Коробка для хранения
стандартных принадлежностей
D Щель Соллера
R Щель Соллера
Держатель образца
Щель, 0,05-10R
Щель, D0,5-R
Щель, D1-R
Щель, D2-R
Щель, S0,5-L
Щель, S1-L
Щель, S2-L
Щель, 0,15-20R
Щель, 0,3-20R
Установочный шаблон
Фильтр, Ni
Поглотитель
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Подложка для стандартного
образца
1 комплект5 штук
Стандартный образец (порошок
Si)
1325 меш, 20 г
1NF или BF или LFF
Рентгеновская трубка
Водяное охлаждение
Кабель электропитания
Эксплуатационная документация:
1
1
Руководство по эксплуатации
XRD-6100
Инструкция по программному
обеспечению XRD-6100
Руководство по эксплуатации
рентгеновской трубки
1
* - поставляется в соответствии с требованием заказчика.
Поверка
осуществляется согласно методике поверки «Дифрактометры рентгеновские XRD 6100.
Методика поверки» МП 58.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре
2011 года.
Лист № 5
всего листов 5
Основные средства поверки:
ГСО №8631-2004 «Государственный стандартный образец дифракционных свойств
кристаллической решетки (оксид алюминия) ПРИ-7а».
Сведения о методиках (методах) измерений
Сведенияометодах измерений приведены в руководствепоэксплуатации
«Дифрактометр рентгеновский XRD 6100. Руководство по эксплуатации».
Нормативные и технические документы
Техническая документация фирмы «Shimadzu Corporation», Япония.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Дифрактометры рентгеновские XRD 6100 применяются при выполнении работ по
оценке соответствия промышленной продукции и продукции других видов, а также иных
объектовустановленнымзаконодательствомРоссийскойФедерацииобязательным
требованиям.
Изготовитель
Фирма «Shimadzu Corporation», Япония.
Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan.
Заявитель
Фирма «Shimadzu Europa GmbH», Германия
Адрес: Albert-Hahn-Strasse 6-10,D-47269 Duisburg F.R.G.
Deutsche Bank AG, Angermunder Str., 13
D-47269 Duisburg FRG,BLZ 350 700 30
Московское представительство фирмы «Shimadzu Europa GmbH»
Адрес: 119049 Москва, 4-й Добрынинский переулок, д.8, Бизнес центр «Добрыня»,
офис С1301
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»
Аттестат аккредитации №№ 30003-08 действителен до 01 января 2014
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail:
сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.«___»__________2012 г.
