Номер госреестра:
48944-12
Наименование СИ:
Тахометры
Обозначение типа:
T400, T500 и T600
Производитель:
Фирма "JAQUET AG", Швейцария
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45175
об утверждении типа средств измерений
лист № 1
всего листов 8
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Тахометры T400, T500 и T600
Назначение средства измерений
Тахометры T400, T500 и T600 (далее тахометры) предназначены для измерения
частоты сигналов, формируемых первичными преобразователями, и расчета на основе
этой информации частоты вращения объекта.
Описание средства измерений
Тахометрыявляютсямикропроцессорнымиприборами,управляемыми
встроенными микроконтроллерами.
Принцип действия тахометров основан на измерении за предустановленное время
усреднения среднего значения периода следования выходных импульсов первичного
преобразователя и расчете на этой основе частоты вращения объекта. Пересчет частоты
следования импульсов первичного преобразователя в частоту вращения осуществляется
на основе масштабного коэффициента, задаваемого оператором перед началом измерений.
Конструктивно тахометры выполнены в виде электронных модулей, размещенных
в стандартных промышленных корпусах, предназначенных для крепления на DIN-рейку
или для панельного монтажа.
На лицевой или задней поверхности корпуса расположена клеммная колодка для
подключения электрических сигналов и питания. Внешние интерфейсы подключаются у
тахометров Т41х через клеммную колодку, у тахометров Т40х, Т500 и Т600 – через
разъемы на лицевой части корпуса. Все тахометры обеспечивают выдачу напряжения для
питания первичного преобразователя.
Реализованная во встроенном микроконтроллере логика позволяет формировать
внешние управляющие воздействия на основе введенной программы анализа измеряемой
частоты вращения.
Тахометры отличаются диапазоном измерений, количеством входных каналов,
исполнением корпуса и дополнительной функциональностью. В частности тахометры
Т600 оснащены аналоговым входом, который может работать в режиме измерения
температуры в диапазоне –50 - +300°С.
Тахометры имеют двенадцать исполнений.
Тахометры Т400 являются одноканальными тахометрами и поставляются в восьми
исполнениях. Исполнения отличаются корпусами, типом аналоговых выходных каналов и
напряжением питания первичного преобразователя (датчика).
Тахометры Т500 являются двухканальными тахометрами и поставляются в двух
исполнениях, отличающихся типом электропитания.
Тахометры T600 являются двухканальными тахометрами с возможностью
измерения аналоговых сигналов и поставляются в двух исполнениях, отличающихся
типом электропитания.

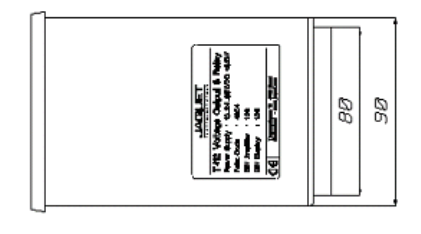

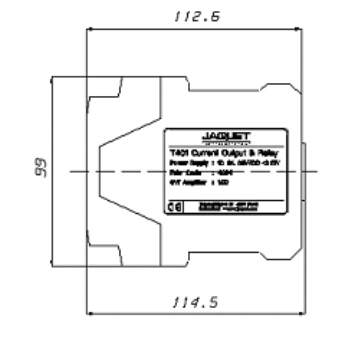

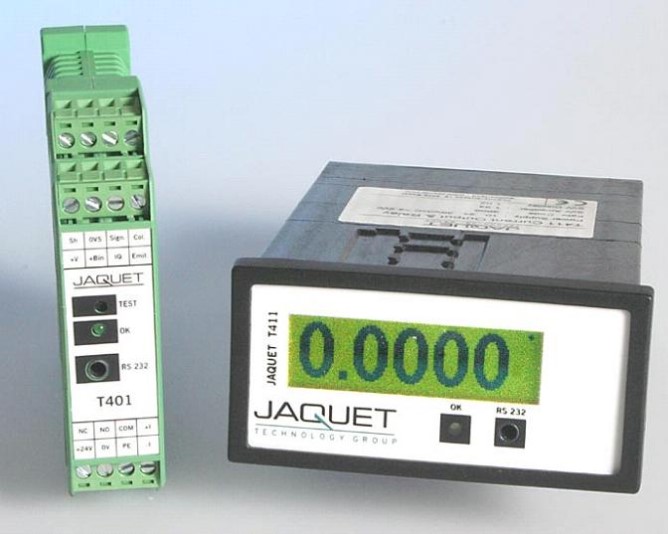

Рис. 1 Общий вид тахометра Т400, схема пломбировки от несанкционированного доступа
лист № 2
всего листов 8
Пломба
лист № 3
всего листов 8

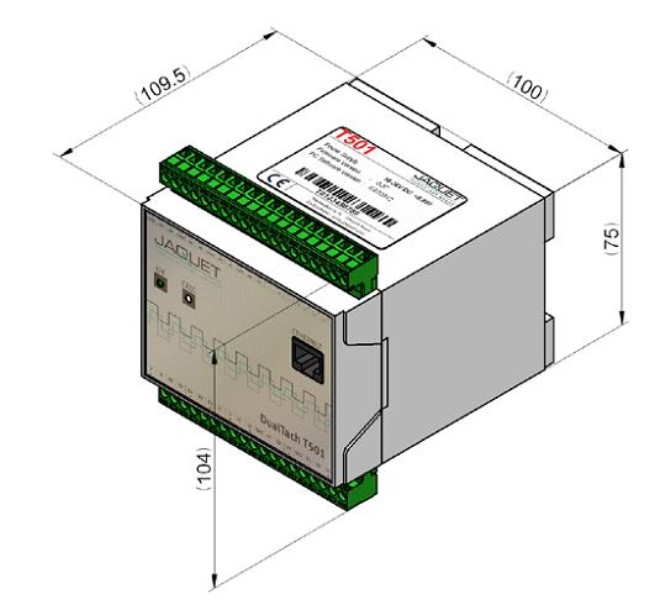

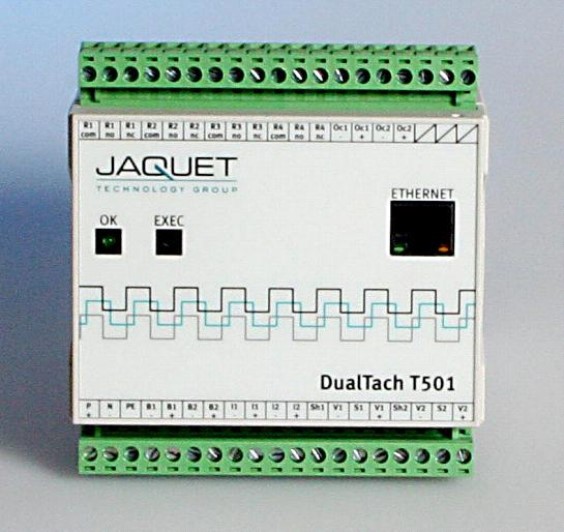

Рис. 2 Общий вид тахометра Т500, схема пломбировки от несанкционированного доступа
Пломба
лист № 4
всего листов 8

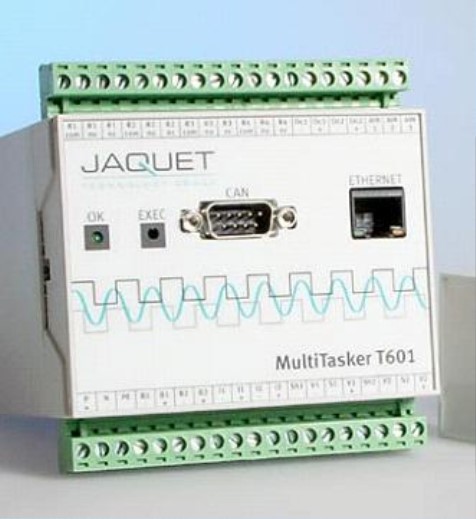

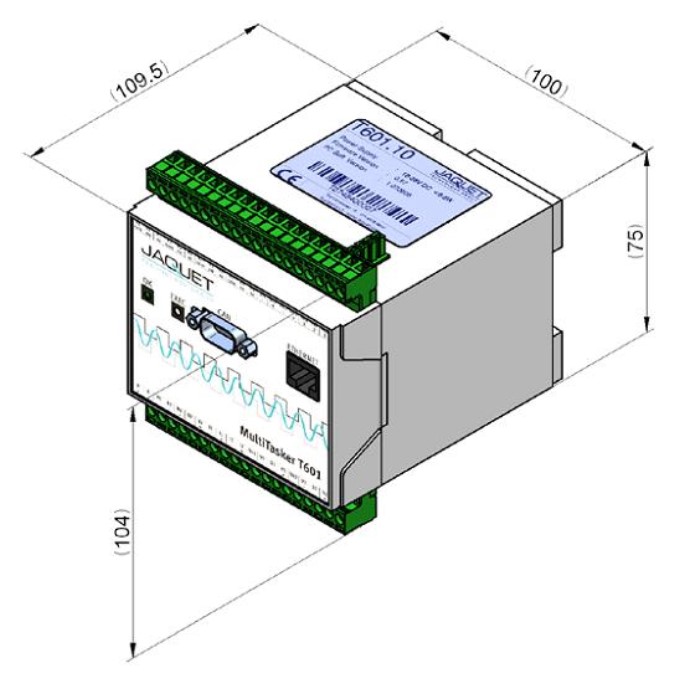

Рис. 3 Общий вид тахометра Т600, схема пломбировки от несанкционированного доступа
Пломба
лист № 5
всего листов 8
Программное обеспечение
Программное обеспечение, используемое для управления тахометрами и получения
результатов измерений, подразделяется на встроенное и автономное. Встроенное
программное обеспечение реализует функциональность тахометров всех исполнений,
устанавливается на этапе изготовления тахометра и в процессе эксплуатации изменено
быть не может.
Специализированное автономное программное обеспечение тахометров Т400
поставляется отдельно (загружается с сайта производителя). Оно функционирует под
управлением операционных систем Microsoft Windows и обеспечивает
-
задание и получение значений всех функциональных параметров тахометра;
-
отображение результатов измерений и состояния реле.
Тахометры Т500 и Т600 управляются встроенным программным обеспечением,
доступккоторомуосуществляетсясредствамиоперационнойсистемы,
предназначенными для работы в интернете (протокол HTTP). Для этих тахометров
отсутствуют ограничения по операционной системе и используемому браузеру.
Автономное (конфигурационное) ПО поставляется прошитым в энергонезависимую
память тахометра и при необходимости считывается оттуда с применением стандартных
средств операционной системы. Автономное ПО функционирует под управлением
операционных систем Microsoft Windows и обеспечивает
-
задание и получение значений всех функциональных параметров тахометра;
-
отображение результатов измерений и состояния реле.
Автономное программное обеспечение является полностью метрологически
значимым.
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
CRC32
CRC32
CRC32
Идентификационные данные программного обеспечения
Наименование Идентификационно НомерверсииЦифровой
программногоенаименование(идентифика-идентификатор
обеспеченияпрограммногоционныйномер) программного
обеспечения программногообеспечения
обеспечения(контрольная
сумма
исполняемого
кода)
Встроенное ПОT4001.05E99352C
T400
Автономное ПОT400-e1.1819696395
T400
Автономное ПОT500-e0.506CC60438
T500
Автономное ПОT600-e0.6094D6D3D0
T600
CRC32
Влияние программного обеспечения на метрологические характеристики учтено
при нормировании метрологических характеристик.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» по МИ 3286–2010.
±0,05
1
1нет1нет
нет1нет1
лист № 6
всего листов 8
Метрологические и технические характеристики
Таблица 1. Основные технические и метрологические характеристики тахометров T400
НазваниеИсполнения
характеристики401.00401.03402.00402.03411.00411.03412.00412.03
Диапазон
измерений
частоты0,01 – 35000
следования
импульсов, Гц
Пределы
допускаемой
относительной
погрешности
измерений
частоты
следования
импульсов, %
Время2 / 5 / 10 / 20 / 50 / 100 / 200 / 500
усреднения, мс 1000 / 2000 / 5000
Количество
частотных входов
Аналоговый
выход 0/4-20 мА
Аналоговый
выход 0/2-10 В
Напряжение
питания
первичного+14+5+14+5+14+5+14+5
преобразователя
(датчика), В
ИнтерфейсRS232
ДисплейНетВстроенный
Напряжение
питания,В,от 10 до 36
постоянный ток
Потребляемая
мощность, Вт, не3
более
Габариты, мм23х99х11495х50х150
Масса, г, не более 150 210
Условия
эксплуатации:
температура
окружающей
среды,
°
Сот –40 до +85
влажность, %, не
более 75
Срок службы, лет 10
0,025 – 50000
–±0,5
+14±0,5
лист № 7
всего листов 8
Таблица 2. Основные технические и метрологические характеристики тахометров T500 и
T600
Название характеристикиT500T600
T501.10T501.50 T601.10 T601.50
Диапазон измерений частоты следования
импульсов, Гц
Пределы допускаемой относительной
погрешности измерения частоты следования±0,002
импульсов, %
Время усреднения, мс2 / 5 / 10 / 20 / 50 / 100 / 200 / 500
1000 / 2000 / 5000
Количество частотных входов2
Аналоговый выход 0/4-20 мА2
Аналоговый вход 0/4-20 мА нет 1
Диапазон измерения температуры,
°
С–от –50 до +300
Погрешность аналогового входа в режиме
измерения температуры,
°
С
Напряжение питания первичного
преобразователя (датчика), В
Интерфейс
Ethernet 10Base-T
Ethernet 10Base-T,
Bluetooth, CAN
––
––от 90 до 264
ДисплейНетВнешний
Напряжение питания, В, постоянный ток от 18 от 18
до 36до 36
Напряжение питания, В, переменный ток от 90
(47...63 Гц)до 264
Потребляемая мощность, Вт, не более1417
Габариты, мм 100х105х110
Масса, г, не более390430400450
Условия эксплуатации:
температура окружающей среды
°
С
от –40 от –25 от –40 от –25
до +70 до +50 до +70 до +50
относительная влажность, %, не более 75
Срок службы, лет 10
Знак утверждения типа
Знак утверждения типа наносится корпус тахометра (на наклейку) несмываемой
краской и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
НаименованиеКол.Примечание
Тахометр Тххх1 шт
Руководство по эксплуатации1 экз
поставке в один
1 экз. в каждый
При одновременной
Методика поверки МП 253-120-20101 экзадрес, но не менее
транспортный ящик
лист № 8
всего листов 8
Поверка
осуществляется в соответствии с методикой поверки МП 253-120-2010 «Тахометры T400,
T500 и T600. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И.
Менделеева» 18.11.2010 г.
Основные средства поверки:
§
Генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до
20 МГц, относительная погрешность задания частоты 10
-5
;
§
Частотомерэлектронно-счетныйHP53131А,диапазонизмеренийчастоты–
0-225 МГц, относительная погрешность измерения частоты 10
-6
.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Тахометры T400, T500 и T600.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к
тахометрам Т400, Т500 и Т600
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия».
2. Техническая документация фирмы «Jaquet AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-
осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательствомРоссийскойФедерации промышленной безопасностик
эксплуатации опасного производственного объекта.
Изготовитель
фирма «Jaquet AG», Швейцария
Адрес: Thannerstrasse 15 CH-4009 Basel, Швейцария
Tel +41 (0)61 306 8822 • Fax +41 (0)61 306 8818
Заявитель
ООО «Рустек», Россия
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203
Тел.: (812) 703-07-83, 703-07-85 Факс: (812) 703-07-83
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.П.«__»_________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 8825-90 | Тахометры электронные | 24.3813, 2303.3813, ТХ148, ТХ193, 22.3813, ТХ200 | Завод "Автоэлектроприбор", Латвия, г.Рига | Нет данных | Перейти |
| 8825-82 | Тахометры электронные | ТХ193 (13.3813, ТХ148, 20.3813) | Нет данных | Первичная поверка при выпуске | Перейти |
| 1599-62 | Тахометры дистанционные магнитоиндукционные | ТЭ1-2, ТЭ1-3, ТЭ1-4; ТЭ-3ВМ | П/я 305, г.Казань | Нет данных | Перейти |
| 10189-85 | Тахометры электронные | 4ТЭ | Завод "Тбилприбор" НПО "Аналитприбор", Грузия, г.Тбилиси | 1 год | Перейти |
| 7563-82 | Тахометры | ТЭ-15, ТЭ-12 | ОАО "Брянский машиностроительный завод", г.Брянск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
