Системы защиты от превышения скорости вращения FT3000, ГРСИ 48936-12
Номер госреестра:
48936-12
Наименование СИ:
Системы защиты от превышения скорости вращения
Обозначение типа:
FT3000
Производитель:
Фирма "JAQUET AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45339
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Системы защиты от превышения скорости вращения FT3000
Назначение средства измерений
Системы защиты от превышения скорости вращения FT3000 (далее системы FT3000)
предназначены для измерения частоты вращения валов различных агрегатов.
Описание средства измерений
СистемыFT3000являютсямикропроцессорнымиприборами,управляемыми
встроенными микроконтроллерами.
Принцип действия систем FT3000 основан на измерении за предустановленное время
усреднения среднего значения частоты следования выходных импульсов первичных
преобразователей по подключенным тахометрическим каналам, расчете на основе этих
измеренийчастотывращенияобъектаиформированиякомандныхсигналов,
предназначенных для управления внешними устройствами (например, устройством аварийной
остановки турбины). Как правило, в системе используется три тахометрических канала, а
формирование командных сигналов осуществляется на основе принципа «голосование 2 из
3», но возможно использование системы с одним или двумя каналами измерений и другими
логиками управления внешними устройствами.
При реализации принципа «голосование 2 из 3» три измерительных канала работают
параллельно и обеспечивают полную измерительную и контрольную функциональность по
каждому каналу независимо от других. В случае, когда по результатам измерения на двух
каналахвыполняетсяпредопределенноеусловие(например,частотапревышает
установленный порог), срабатывает система голосования и устанавливается внешний
командный сигнал. В результате
-
снижается вероятность ошибочных срабатываний и остановок оборудования;
-
достигается возможность проверки каналов на отработку условий срабатывания/аварии
без остановки системы;
-
достигается возможность обслуживания или замены датчиков и каналов без остановки
системы в целом.
КонструктивносистемыFT3000выполненыввидеэлектронныхмодулей,
размещенных в стандартном промышленном корпусе, предназначенном для крепления в 19-
дюймовую стойку. Конкретный состав системы определяется при заказе.
Базовая модификация системы FT3000 включает:
-
19-дюймовый корпус с кросс-платой, объединяющей функциональные модули;
-
3 модуля FTFU 3024, один на канал. Предназначены для выполнения измерений и
функций самоконтроля, каждый содержит 3 аппаратных монитора ограничения скорости
для быстрого обнаружения превышения скорости плюс один компаратор для ограничения
ускорения, 3 одноконтактных заменяемых реле для статуса или пределов, 3 тестовых
генератора для тестирования;
-
интерфейсный модуль для связи с компьютером – FTK 3072 (интерфейс RS232) или FTK
3073 (интерфейс USB);
-
2 модуля питания.
Модификации систем FT3000 отличаются типами и количеством (1 или 2) модулей
питания и исполнениями модулей FTFU 3024. Кроме этого, система может оснащаться
дополнительными модулями реле, преобразователей частота-ток, управления внешними
цепями.
лист № 2
всего листов 4

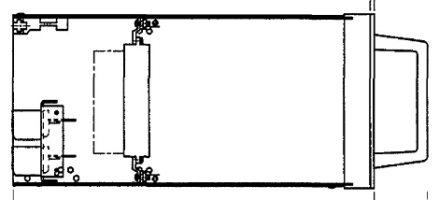

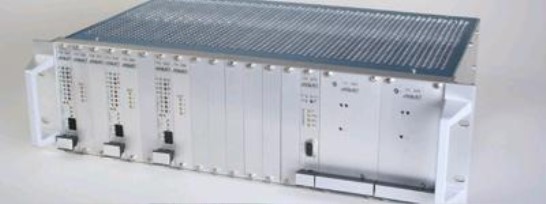

Рис. 1 Общий вид системы FT3000, схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение, используемое для управления системой FT3000 и
получения результатов измерений, подразделяется на встроенное и автономное. Встроенное
программное обеспечение реализует функциональность измерительного модуля FTFU 3024,
устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может.
Специализированное автономное программное обеспечение функционирует под управлением
операционных систем Microsoft Windows и обеспечивает
-
задание и считывание значений всех функциональных параметров;
-
отображение результатов измерений и состояния реле.
Защита от несанкционированного доступа осуществляется многоуровневой парольной
системой. Пароль уровня пользователя, используемый при эксплуатации системы, дает права
доступа,которыенепозволяютизменятьнастроечныепараметры,влияющиена
метрологические характеристики.
Идентификационные данные программного обеспечения
Таблица 1
Наименование ИдентификационноеНомер версииЦифровойАлгоритм
программногонаименование (идентификаци идентификатор вычисления
обеспеченияпрограммногоонный номер)программногоцифрового
обеспеченияпрограммного обеспечения идентификатора
обеспечения(контрольнаяпрограммного
сумма обеспечения
исполняемого
кода)
ВстроенноеFTFU30241.067CD3012CRC32
ПО модуля
FTFU3024
АвтономноеFT3000-e1.30B2E26C6ECRC32
ПО FT3000
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286–2010.
лист № 3
всего листов 4
Метрологические и технические характеристики
0 – 35000
±0,1
TTL, HTL
3
+12±0,5
<10
от –5 до +60
95 (без конденсации)
Диапазон измеряемых частот выходного сигнала
первичного преобразователя, Гц
Пределы допускаемой погрешности измерений
частоты выходного сигнала первичного
преобразователя, %
Тип выходного сигнала первичного преобразователя
Количество тахометрических каналов, не более
Напряжение питания первичного преобразователя
(датчика), В
Время реакции на событие, мс
Рабочие условия эксплуатации
Температура,
°
С
Относительная влажность, %, не более
Электропитание (в зависимости от модификации)
Напряжение постоянного тока, В
Напряжение переменного тока, В
Частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габариты, мм, не более
Масса, кг, не более
Средний срок службы, лет
14…70
115 или 230, -20 – +15%
24 или 48, -20 – +15%
50/60
120
500х150х300
6 (в зависимости от
конфигурации)
20
Знак утверждения типа
Знак утверждения типа наносится корпус системы FT3000 (на наклейку) несмываемой
краской и на титульный лист Руководства по эксплуатации типографским способом.
Система FT3000
Руководство по эксплуатации
1 экз
Методика поверки
МП 253-121-2010
Комплектность средства измерений
Таблица 2
Наименование
Кол.Примечание
1 шт
При одновременной поставке в один
1 экзадрес, но не менее 1 экз. в каждый
транспортный ящик
Поверка
осуществляется в соответствии с методикой поверки МП 253–121–2010 «Системы
защиты от превышения скорости вращения FT3000. Методика поверки», утвержденной ГЦИ
СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 18.11.2010 г.
Основные средства поверки:
Генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до 20 МГц,
относительная погрешность задания частоты 10
-5
;
Частотомер электронно-счетный HP53131А, диапазон измерения частоты – 0-225 МГц,
относительная погрешность измерения частоты 10
-6
.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Системы защиты от превышения
скорости вращения FT3000. Руководство по эксплуатации».
лист № 4
всего листов 4
Нормативные и технические документы, устанавливающие требования к системам
защиты от превышения скорости вращения FT3000
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие
технические условия».
Техническая документация фирмы «Jaquet AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-
выполнение работ по обеспечению безопасных условий и охраны труда;
-
осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
фирма «Jaquet AG», Швейцария
Адрес: Thannerstrasse 15 CH-4009 Basel, Швейцария
Tel +41 (0)61 306 8822 • Fax +41 (0)61 306 8818
Заявитель
ООО «Рустек», Россия
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203
Тел.: (812) 703-07-83, 703-07-85 Факс: (812) 703-07-83
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.п.«____»___________2012 г.
