ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Магазины сопротивлений Р33-М1, Р4831-М1
Назначение средства измерений
Магазины сопротивлений Р33-М1 и Р4831-М1 (далее по тексту – магазины) предна-
значены для воспроизведения значений электрического сопротивления постоянному току и
для применения в качестве многозначных мер электрического сопротивления (ММЭС) в це-
пях постоянного тока.
Описание средства измерений
Магазины представляют trial набор последовательно соединенных равнономи-
нальных резисторов, сгруппированных в декады и расположенных на основаниях рычажных
переключателей, закрепленных на внутренней стороне передней панели. Все декады, в свою
очередь, последовательно соединены между собой.
Конструктивно магазин представляет собой настольный прибор с передней панелью,
на которой расположены переключатели шести декад. Против лимбов переключателей на
панели нанесены множители декад, панель помещена в корпус магазина.
Пять декад («х10000Ω», «х1000Ω», «х100Ω», «х10Ω», «х1Ω») состоят из десяти
(Р4831) или девяти (Р33) резисторов, номиналом соответственно 10000, 1000, 100, 10, 1 Ом
каждая. Резисторы намотаны бифилярно из манганинового провода на металлические карка-
сы, покрытые лаком.
Декада «х0,1Ω» состоит из спиралей сопротивления по 0,1 Ом.
На внешней стороне панели магазина смонтированы зажимы, которые дают возмож-
ность подсоединять его к различным участкам схемы.
По условиям применения магазины относятся к I группе ГОСТ 22261-94.

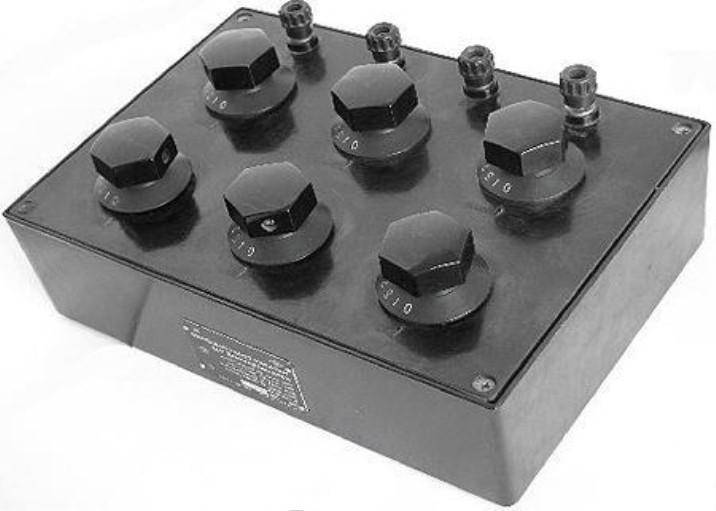

Рисунок 1 – Общий вид магазина сопротивлений
0.1 - 111111,1
0,1 - 99999,9
0,02/(2·10
-6
)
0,1/(5·10
-6
)
0,002
0,01
Номинальное значение сопротивления одной сту-
пени, Ом
старшей декады
младшей декады
10
4
10
-1
10
4
10
-1
Пределы допускаемой относительной погрешно-
сти (
d
) воспроизведения номинального значения
сопротивления, %
Электрическая прочность изоляции
от плюс 10 до плюс 25
до 80 при 20
°
С
лист № 2
всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики магазинов приведены в
таблице 1.
Т а б л и ц а 1
Наименование характеристики
Р4831-М1
Значение
Р33-М1
0,021
0,03
Диапазон воспроизводимых значений сопротив-
ления, Ом
Класс точности магазина при использовании в
качестве ММЭС
Среднее значение начального сопротивления, Ом
Вариация начального сопротивления, вызванная
изменением переходных сопротивлений контак-
тов переключателей декад, Ом
±[0,02+2·10
-6
(R
К
/R- ±[0,1+5·10
-6
(R
К
/R-
1)]1)]
где R
К
– наибольшее значение сопро-
тивления магазина, R – номинальное
значение включенного сопротивления
0,01 0,2
0,05 0,3
0,03 0,5
0,1 0,5
Номинальная мощность рассеивания на одну сту-
пень, Вт
для декады «х0,1Ω»
для декады «х1Ω» и выше
Максимальная мощность рассеивания на одну
ступень, Вт
для декады «х0,1Ω»
для декады «х1Ω» и выше
Электрическое сопротивление изоляции, Ом, не
менее
5·10
9
10
8
должна выдерживать 2,0 кВ в течение 1
минуты
370х220х190185х130х115
52
Габаритные размеры (ширина х глубина х высо-
та), мм, не более
Масса, кг, не более
Климатические условия применения:
- диапазон рабочих температур,
°
С
- относительная влажность окружающего возду-
ха, %
- атмосферное давление кПа (мм рт. ст.)
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
84–106,7 (630 – 800)
1000
5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом или специальным штампом.
лист № 3
всего листов 4
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 экз.
Комплект поставки прибора соответствует таблице 2.
Т а б л и ц а 2
Наименование
Магазин сопротивлений*
Коробка упаковочная
Руководство по эксплуатации 4225-017(018)-66145830-2011РЭ
*Модификация в соответствии с заказом
Поверка
осуществляется в соответствии с документом МИ 1695-87 «Меры электрического сопротив-
ления многозначные, применяемые в цепях постоянного тока. Методика поверки.»
Основное поверочное оборудование:
- мультиметр цифровой прецизионный Fluke 8508A, диапазон измеряемых сопро-
тивлений от 0 до 2 ГОм, погрешность измерений в диапазоне до 200 кОм от 0,0015 % до
0,00075 %.
Сведения о методиках (методах) измерений
Магазины сопротивлений Р33-М1 и Р4831-М1. Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к магазинам сопротивлений
Р33-М1 и Р4831- М1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех-
нические условия.
ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия».
МИ 1695-87 «Государственная система обеспечения единства измерений. Меры элек-
трического сопротивления многозначные, применяемые в цепях постоянного тока. Методика
поверки».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Магазины сопротивлений Р33-М1 и Р4831-М1 могут быть использованы при выполне-
нии работ по оценке соответствия промышленной продукции и продукции других видов, а
также иных объектов установленным законодательством Российской Федерации обязатель-
ным требованиям.
Изготовитель
Закрытое акционерное общество «ПрофКИП» (ЗАО «ПрофКИП»)
Юридический адрес:
141006, Московская обл., г. Мытищи, ул. Белобородова,
дом 2, офис 5
тел./факс (495) 710-97-05,
лист № 4
всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «ЦСМ Московской области»
(ГЦИ СИ ФБУ «ЦСМ Московской области»)
Регистрационный номер 30083-08 от 23 декабря 2008 г.
Юридический и почтовый адрес:
г.п. Менделеево, Солнечногорский р-н, Московская обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»____________ 2012 г.
