Рабочие эталоны единиц длины и ослабления в световоде Нет данных, ГРСИ 48901-12
Номер госреестра:
48901-12
Наименование СИ:
Рабочие эталоны единиц длины и ослабления в световоде
Обозначение типа:
Нет данных
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 19, 20, 21
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны единиц длины и ослабления в световоде
Назначение средства измерений
Рабочие эталоны единиц длины и ослабления в световоде (далее по тексту – эталон)
предназначены для воспроизведения и передачи единиц длины и ослабления при поверке и
калибровке оптических рефлектометров.
Описание средства измерений
В состав рабочего эталона единиц длины и ослабления в световоде входит оптический
генератор и одномодовое оптическое волокно. Оптический генератор работает в режимах
воспроизведения значений длины оптического волокна (результат пересчета значений
временных интервалов между генерируемыми оптическими импульсами) и воспроизведения
уровней ослабления. Принцип действия оптического генератора основан на формировании
оптических импульсов заданной длительности и с заданной задержкой по отношению к
импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов
оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее
изменение – измеряться с помощью измерительного оптического приемника. В ответ на
каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический
генератор выдает импульс с заданной задержкой и амплитудой, который принимается
рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов
задаются в управляющей программе оптического генератора. Управление работой оптического
генератора осуществляется с помощью персонального компьютера, подключаемого через порт
USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с оптическим
генератором с помощью оптического соединительного кабеля, входящего в комплект поставки
эталона.
Для ограничения доступа внутрь корпуса оптического генератора произведено его
пломбирование.
Одномодовое оптическое волокно длиной 25 км, входящее в состав эталона,
предназначено для проведения измерений метрологической характеристики поверяемых
рефлектометров - динамического диапазона измерений ослабления.
Конструктивно оптический генератор выполнен в прямоугольном металлическом
корпусе настольно-переносного типа, а одномодовое оптическое волокно намотано на
стандартную катушку и оконцовано разъемами FC.
Лист № 2
Всего листов 5

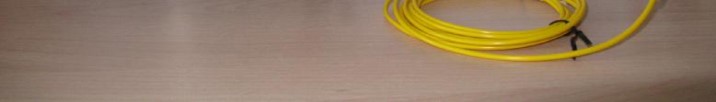

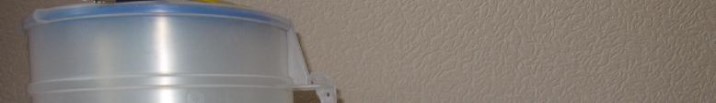

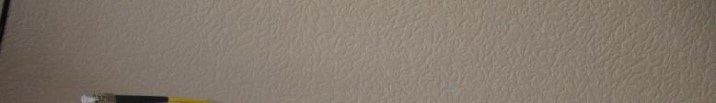

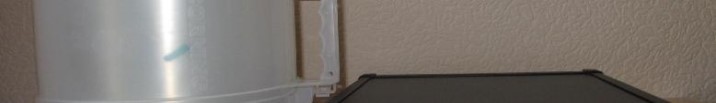

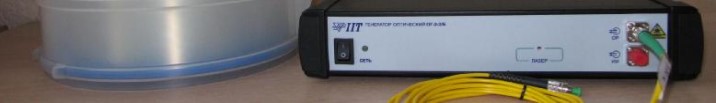

Рисунок 1 – Внешний вид рабочего эталона с указанием мест пломбирования и разме-
щения знака утверждения типа
Программное обеспечение
Все действия по поверке рефлектометра проводятся с ПК, на котором установлено
программное обеспечение (ПО) оптического генератора. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть
ПО запускается на ПК и служит для отображения, обработки и сохранения результатов
измерений; она состоит из управляющей программы og_2_1.exe; файлов со служебными
данными og_2_1.ini, russian.Ing; файлов драйвера driver для работы через порт USB.
Управляющая программа работает в удобном диалоговом режиме, для проверки каждого
параметра оптического рефлектометра используется отдельный пункт меню и соответствующее
окно. В окнах предлагаются варианты выбора установочных параметров и введение
информации о поверяемом рефлектометре. В программе предусмотрен ввод данных о
допускаемой погрешности поверяемого рефлектометра, что позволяет после проведения
измерений сразу сделать вывод о его пригодности для дальнейшего использования. Результаты
поверки заносятся в протокол, генерируемый программой и сохраняются в виде файла с
расширением .pwg. Идентификационные данные (признаки) метрологически значимой части
программного обеспечения указаны в таблице 1.
Таблица 1
Наименование
ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
software
Идентифика-
ционное на-
именование
ПО
og_2_1
Номер версии
(
идентифика-
ционный но-
мер)
ПО
6.10.5.11
70270D04
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
CRC32
место
пломбирования
место размещения знака
утверждения типа
Лист № 3
Всего листов 5
Обмен данными между оптическим генератором и персональным компьютером
осуществляется по порту USB.
Искажение данных при передаче через интерфейс связи исключается параметрами
протокола:
- для обмена с персональным компьютером используется тип BULK-передачи,
предназначенный для надёжной передачи файлов данных с многоуровневой защитой
целостности;
- каждая передача разбита на транзакции с подтверждением их успешного завершения
получателем, что исключает использование или исполнение недостоверных данных или
команд; плохие данные отбрасываются, и транзакция повторяется;
- направление и назначение пакетов данных внутри транзакций определяется
специальными идентификаторами, имеющими отдельную от других данных защиту от
искажений с помощью избыточного кодирования;
- при наличии на шине интерфейса нескольких устройств соответствие данных
обеспечивается специальным полем адреса устройства TOKEN-пакетов, защищённым с
помощью CRC;
- целостность данных в отдельных пакетах проверяется с помощью CRC.
Метрологически значимая часть ПО размещается в энергонезависимой памяти
микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется
в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной
части оптического генератора.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
Наименование характеристикиЗначение характеристики
Рабочие длины волн оптического излучения, нм
1310
±
20; 1550
±
20
0,06 ÷ 600
D
=
±
[ 0,15 + 5·10
-6
L] ,
где L – воспроизводимая
длина, м
0 ÷ 50
0 ÷ 20
Диапазон воспроизведения длины (расстояния) до мест
неоднородностей в оптическом волокне, км
Пределыдопускаемойабсолютнойпогрешности
воспроизведенияtrial (расстояния) домест
неоднородностей в оптическом волокне
D
, м
Диапазонвоспроизведениязначенийослабления
оптического излучения, дБ
Диапазонизмеренийослабленияоптического
излучения, дБ
Пределыдопускаемойабсолютнойпогрешностипри
измерении ослабления оптического излучения, дБ
±
0,015·А,
где А - измеряемое
ослабление, дБ
300, 1000, 3000, 10000, 30000
2000, 6000, 10000, 20000, 50000
10
Длительность зондирующих импульсов, нс:
- при проверке шкалы длин
- при проверке шкалы ослаблений
Пределдопускаемойотносительнойпогрешности
длительности зондирующих импульсов, %
Габаритные размеры (Д×Ш×В), мм, не более
- оптический генератор
- катушка с одномодовым волокном
292
´
308
´
56
Æ
=235; Н=122
Лист № 4
Всего листов 5
5
5
Масса, кг, не более
- оптический генератор
- катушка с одномодовым волокном
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 20 °С, %, не более
- атмосферное давление, кПа
15 ÷ 25
80
84 ÷ 106,7
Знак утверждения типа
Знак утверждения типа средства измерений наносится на титульный лист Руководства
по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса
оптического генератора методом наклеивания.
Комплектность средства измерений
Таблица 3
Наименование
Генератор оптический
Соединительный оптический кабель ОКС-1
Блок питания
Кабель для соединения с ПЭВМ
Диск с программным обеспечением
Катушка с одномодовым оптическим волокном
Сумка упаковочная
Руководство по эксплуатации
Методика поверки № 42.Д4-11
Количество, шт.
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу «Рабочий эталон единиц длины и ослабления в световоде.
Методика поверки МП 42.Д4-11», утвержденная ФГУП «ВНИИОФИ» 03 октября 2011 г.
Основные средства поверки:
1 Государственный специальный эталон единицы длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для
волоконно-оптических систем связи и передачи информации (ГСЭ). Рег № ГЭТ 170- 2006.
-диапазон длин волн: от 0,6 до 1,7 мкм
-погрешность измерений длины волны: не более 1 нм
- для единицы длины распространения сигнала: L=10 - 5·10
5
м; Θ
L
=6,5·10
-2
- 0,45 м
S
L
= 1,5·10
-2
м
- для единицы времени распространения сигнала: T= 1·10
-7
- 5·10
-3
с, НСП: Θ
Т
=0,65·10
-9
-
4,5 10
-9
с; СКО: Sт =1,5·10
-10
с
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических
системах передачи РЭСМ-ВС (ГР №32837-06)
Основные метрологические характеристики:
-диапазон измеряемых значений средней мощности: (10
-10
- 10
-2
) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм;
-пределы допускаемого значения основной относительной погрешности измерений средней
мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем
спектральном диапазоне 5 %.
3 Генератор импульсов Г5-78.
Основные метрологические характеристики:
-диапазон измерений: 1 нс-500 мкс;
Погрешность измерений: ±(0,1τ+0,5) нс.
Лист № 5
Всего листов 5
4 Источник временных сдвигов И1-8.
Основные метрологические характеристики:
-диапазон измерений: 0,1 мкс – 10 мкс;
-погрешность измерений: ±(0,1τ + 0,01) мкс.
5 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
-диапазон измерений: 0-500 МГц;
-погрешность измерений: ± 1,5 %.
Сведения о методиках (методах) измерений
«Рабочий эталон единиц длины и ослабления в световоде. Руководство по
эксплуатации», раздел 7.
Нормативные документы, устанавливающие требования к рабочему эталону единиц дли-
ны и ослабления в световоде
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений длины и времени распространения сигна-
ла в световоде, средней мощности, ослабления и длины волны для волоконно-оптических сис-
тем связи и передачи информации».
в сфере государственного регулирования
учет объема оказанных услуг электросвязи
Рекомендации по областям применения
обеспечения единства измерений
Оказание услуг почтовой связи и
операторам связи.
Изготовитель
ФГУП «ВНИИОФИ», Россия
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел/факс: (495) 781-45-86 / (495) 437-31-47
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государствен-
ного центра испытаний (испытательной, измерительной лаборатории) средств измерений №
30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81928-21 | Наборы калибровочные мер массы, длины в области измерений координат центра масс и момента инерции | НКМ-6ГС-60, НКМ-50 | Федеральное государственное унитарное предприятие "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФГУП "ЦАГИ"), Московская обл., г. Жуковский | 1 год | Перейти |
| 43472-09 | Эталоны рабочие активности ионов калия в водных растворах | РЭАИ-K | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | Первичная поверка при выпуске. Периодической поверке не подлежат. | Перейти |
| 49182-12 | Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи | РЭСМ-В | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 82849-21 | Меры длины концевые плоскопараллельные | Обозначение отсутствует | Акционерное общество "Кировский завод "Красный инструментальщик" (АО "КЗ "КРИН"), г. Киров | 1 год | Перейти |
| 35997-07 | Меры длины концевые плоскопараллельные | Holex мод. 480450 и 481050 | Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
