Системы измерений длительности соединений СИДС 5060 ICS, ГРСИ 48895-12
Номер госреестра:
48895-12
Наименование СИ:
Системы измерений длительности соединений
Обозначение типа:
СИДС 5060 ICS
Производитель:
Фирма "Alcatel-Lucent International", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45285
Об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений длительности соединений СИДС 5060 ICS
Назначение средства измерений
Системы измерений длительности соединений СИДС 5060 ICS, далее – СИДС, предна-
значены для измерений длительности телефонных соединений при предоставлении услуг связи
по аналоговым абонентским линиям, а также с использованием технологий IP и TDM с под-
держкой протоколов SIP, с целью получения исходных данных для расчета их стоимости.
Описание средства измерений
СИДС является виртуальной (функциональной) системой измерений длительности
телефонных соединений оборудования с измерительными функциями АТС системы 5060 ICS
(сертификаты соответствия в области связи: № ОС-5-Г-0085, ОС-5-М-110, ОС-5-КСК-0046, ОС-
5-М-0109), версии ПО - IMS Russia v2, применяемого на сети в качестве: городской, зоновой,
междугородной, комбинированной АТС, далее оборудование.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив и размещается в шкафу, двери которого блокируются от несанкцио-
нированного доступа замком с электронной защитой и специальным ключом (рис.1). Доступ к
кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).
На рис. 2 изображено место пломбирования кассетного модуля (блокируется возмож-
ность бесконтрольной выемки кассет).
Общий вид оборудования и схема пломбировки от несанкционированного доступа,
представлены на рисунках 1 и 2.

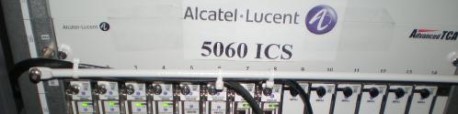

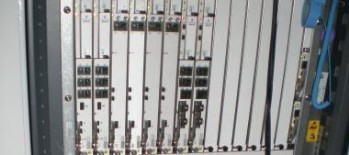

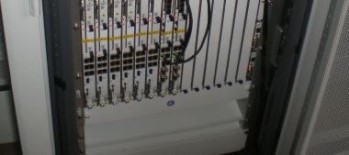

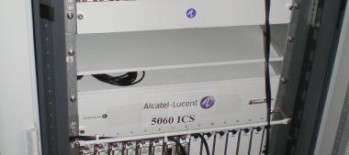

Рисунок 1- общий вид оборудования
с открытой дверью

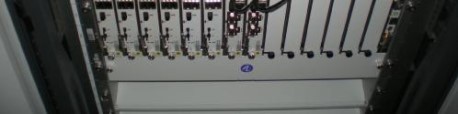

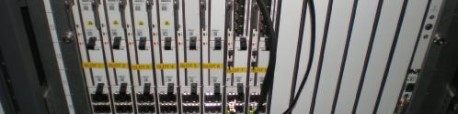

Рисунок 2- место пломбирования
кассетного модуля выделено
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия ПО IMS Russia v2, управляет функ-
ционированием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1
Таблица 1
Наименование
ПО
Идентифи-
кационное
наименование
ПО
Номер версии
(идентифи-
кационный
номер) ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма
исполняемого кода)
IMS Russia v2
FS5000appl
22.20.01.08
9ab0d3726df13320d4
0295183811e492
Алгоритм вы-
числения циф-
рового иден-
тификатора
ПО
MD5
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится
к группе «С», в соответствии с МИ3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специаль-
ных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных дей-
ствиями пользователя:
§
данные защищены от несанкционированной модификации уникальным форматом
сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
§
реализовано однозначное назначение каждой команды для инициирования функции или
изменения данных;
§
интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
§
выдаются предупреждения в случае, если действия пользователя могут повлечь измене-
ние или удаление измеренных данных.
Метрологические и технические характеристики
§
пределы допускаемой абсолютной погрешности измерения длительности телефонных
соединений ± 1 с;
§
вероятность неправильного тарифицирования телефонного соединения не более 0,0001.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию оборудования, в
состав которого входит СИДС, типографским способом.
Комплектность
§
Методика поверки на СИДC;
§
СИДС, в составе комплекса оборудования 5060 ICS.
Поверка
осуществляется по документу «Система измерений длительности соединений СИДС 5060 ICS
Методика поверки 5295-003-08844944-2011 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП
ЦНИИС в ноябре 2011 г.
Основное средство поверки:
§
формирователь телефонных соединений Призма М: (1 – 3600) с, Δ =
±
0,25 с.
Сведения о методиках (методах) измерений
Руководство по эксплуатации комплекса оборудования.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к системам
измерений длительности соединений СИДС 5060 ICS
§
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени
и частоты.
§
Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
Фирма Alcatel-Lucent International, Франция
3 avenue Octave Gréard, 75007, Paris, France
Заявитель
ЗАО «Алкатель-Лусент»
Юридический адрес: 193019, Санкт-Петербург, Обводный канал, 24д
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под
№ 30112-07, аттестат действителен до 01.01.2013 г.
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»__________2012 г.
