Автотопливозаправщики УСТ-54533C, УСТ-54533D, ГРСИ 48860-12
Номер госреестра:
48860-12
Наименование СИ:
Автотопливозаправщики
Обозначение типа:
УСТ-54533C, УСТ-54533D
Производитель:
ООО "УралСпецТранс", г.Миасс
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45239
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автотопливозаправщики УСТ-54533С, УСТ-54533D
Назначение средства измерений
Автотопливозаправщики УСТ-54533С, УСТ-54533D (далее - АТЗ) предназначены
для транспортирования, кратковременного хранения светлых нефтепродуктов c плотно-
стью не более 0,84 г/см
3
и механизированной заправки техники с измерением выдаваемого
объема топлива.
Описание средства измерений
Автотопливозаправщики УСТ-54533С, УСТ-54533D являются мерой полной вме-
стимости и изготавливаются на базе шасси КАМАЗ. Конструкция цистерны АТЗ в попе-
речном сечении имеет форму “чемодан” и может состоять как из одной, так и из двух сек-
ций. Корпус цистерны изготовлен из конструкционных сталей. Внутри корпус усилен пе-
регородками, выполняющими так же роль поперечных волнорезов. В верхней части каж-
дой секции (при наличии двух секций) цистерны приварена горловина с указателем уров-
ня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым ок-
ном, воздухоотводящими трубками, в нижней части каждой секции цистерны установле-
ны опоры и донные клапаны. Лестница для обслуживания цистерны может быть располо-
жена сзади и сбоку.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины при ис-
пользовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит
с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости
СЖ-ППО40 СУ или СЖ-ППО25 СУ (номер Госреестра 44417-10), предохранительного
клапана и раздаточного рукава с раздаточным краном (пистолетом).
Внешний вид АТЗ представлен на рисунке 1 и 2. Место пломбирования обозначено
на рисунке 3, 4 и 5.

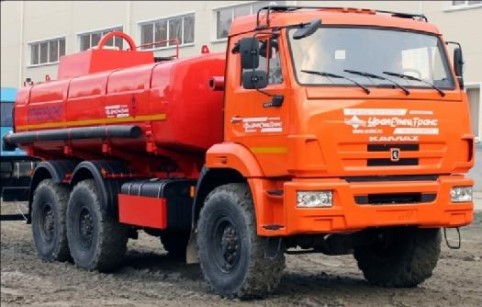

Рисунок 1 – С одним отсеком

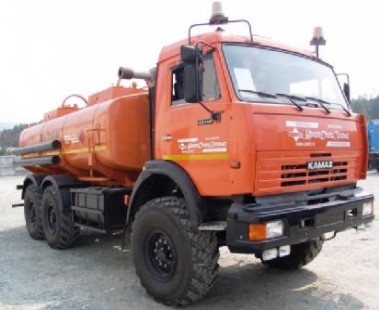

Рисунок 2 – С двумя отсеками
лист № 2
всего листов 6

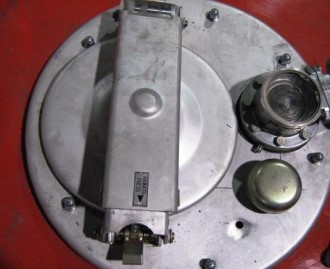

Рисунок 3 – Запорный механизм крышки заливной горловины АТЗ
Рисунок 4 – Кран слива отстоя из АТЗ

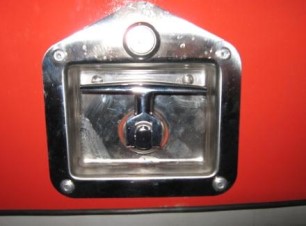

Рисунок 5 – Ручка открывания отсека для размещения узла выдачи топлива АТЗ
Метрологические и технические характеристики
Наименование параметра
Величина параметра, размера для модификаций автото-
пливозаправщиков
54533C- 54533C- 54533C- 54533C.01.0 54533D-
0000000- 0000000- 0000000- 0.000 0000000-
02 03 04 -04 01
123456
Место пломбирования
Место пломбирования
Место пломбирования
лист № 3
всего листов 6
9 ± 0,18
(9000±
180)
±0,4
0,18
(180)
0,009
(9)
20
18
25
7690/2500/3690
10245
123456
Номинальная вместимость цистер-
ны, м
3
(л)
140)
150)160)
(4000±100)
1-я секция-
7 ± 0,147,5 ± 0,158 ± 0,16
4±0,1
(7000±(7500±(8000±
2-я
с
екци
я
-
4±0,1
(4000±100)
Предел допускаемой относитель-
ной погрешности вместимости цис-
терны при периодической поверке,
%
Объем вместимости горловины от
указателя уровня до верхнего края,
м
3
(л), не менее
0,1
0,14 (140) 0,15 (150) 0,16 (160)
(100)
Не сливаемый остаток после опо-
рожнения цистерны, м
3
(л) от номи-
нальной вместимости, не более
1-я секция-
0,0070,00750,0080,1 (±100)
(7)(7,5)(8)2-я секция-
0,1 (±100)
15171812
14151611
21232415
Время заполнения цистерны своим
насосом, (мин), не более
Время слива своим насосом, (мин),
не более
Время слива самотеком, (мин), не
более
Габаритные размеры, (мм), не бо-
лее длина/ширина/высота
8150/
2500/
3690
927593059335
Снаряженная масса АТЗ, кг, не бо-
лее
Полная масса АТЗ, кг, не более
148851530515325
17415
Распределение полной массы по
осям, кг, не более
- на переднюю ось
- на заднюю тележку
6655 5460
8230 9845
5420 5795
9905 11620
Наименование параметра
10 ± 0,2
(10000±
200)
11 ± 0,17
(11000±
170)
11,5±0,18
(11500±
180)
12 ± 0,18
(12000±
180)
1
Величина параметра, размера для модификаций
автотопливозаправщиков
54533D- 54533D-54533D-54533D-54533D.54533D.
0000000 0000000- 0000000- 0000000- 01.00.000 01.00.000-
-02 03 04 05 -02 05
3 4 5 6 7 8
Номинальная вместимость
цистерны, м
3
(л)
1-я
секция1-я секция
5±0,12 6±0,12
2-я2-я секция
секция 6±0,12
5±0,12
лист № 4
всего листов 6
±0,4
1-я секция 0,12 (120)
2-я секция 0,12 (120)
8150/2500/3690
1345678
0,2 0,17
(200) (170)
0,18 0,18
(180) (180)
0,01 0,011
(10) (11)
0,1150,012
(11,5) (12)
0,005 0,006
(5) (6)
2225
2628
1416
2023
2426
1315
2728
3034
1719
Предел допускаемой отно-
сительной погрешности
вместимости цистерны при
периодической поверке, %
Объем вместимости горло-
вины от указателя уровня
до верхнего края, м
3
(л), не
менее
Не сливаемый остаток по-
сле опорожнения цистер-
ны, м
3
(л) от номинальной
вместимости, не более
Время заполнения цистер-
ны своим насосом, (мин),
не более
Время слива своим насо-
сом, (мин), не более
Время слива самотеком,
(мин), не более
Габаритные размеры, (мм),
не более длина/ ширина/
высота
1030510335
10365104101030510410
1825519065
19485216001825521600
Снаряженная масса АТЗ,
кг, не более
Полная масса АТЗ, кг, не
более
Распределение полной мас-
сы по осям, кг, не более
- на переднюю ось
- на заднюю тележку
5745 5780
12510 13285
5790 5800 5745 5800
13695 15800 12510 15800
Знак утверждения типа
наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимиче-
ским или ударным способом и в центр титульного листа руководства по эксплуатации и
паспорта.
Комплектность средства измерений
1 экз.
1 экз.
Количество
1 ед.
Наименование комплектов
Автотопливозаправщик
Комплект эксплуатационной документации, согласно ведомости эксплуа-
тационных документов (ВЭ)
Комплект запасных частей, инструмента и принадлежностей, согласно ве-
домости запасных частей (ЗИП)
Методика поверки
1 экз.
лист № 5
всего листов 6
Поверка
проводится в соответствии с документом УСТ-МП-001-2011 «Автотопливозаправщики
УСТ-54533D, -54533C. Методика поверки», утвержденным ГЦИ СИ ФБУ «Челябинский
ЦСМ» в ноябре 2011 г.
Основные характеристики
Основные средства поверки:
Наименование и
тип средства поверки
Комплекс градуировки
резервуаров «МИГ»
Манометр эталонный типа МО
Колба 1000 см
3
Термометр ртутно-стеклянный
ТЛ-4
Мерники эталонные М2р-50 и
М2р-100
Относительная погрешность измерения объема жидко-
сти 0,15 %
Предел измерения 1,6 кгс/см
2
, класс точности 0,4,
4-го разряда
Класс точности 2
Диапазон измерения от 0 ºС до 50 ºС, 3-го разряда, це-
на деления 0,1 ºС
Вместимость 50 дм
3
и 100 дм
3
, 2-го разряда
Сведения о методиках (методах) измерений
Для автотопливозаправщика УСТ-54533С содержатся в документе «Автотопливозаправ-
щик УСТ-54533С.00.00.000 и его модификации. Руководство по эксплуатации» УСТ-
54533C.00.00.000 РЭ, для автотопливозаправщика УСТ-54533D в документе «Автотопли-
возаправщик УСТ-54533D.00.00.000 и его модификации. Руководство по эксплуатации»
УСТ-54533D.00.00.000 РЭ
Нормативные и технические документы устанавливающие требования к авто-
топливозаправщикам УСТ-54533С, 54533D
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости;
ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортировки и заправки
нефтепродуктов;
Технические условия 4521-038-53838447-2011 «Автотопливозаправщики на шасси автомо-
биля. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по осуществлению торговли и товарообменных операций, выполнению
работ по расфасовке товаров.
Изготовитель:
Общество с ограниченной ответственностью «УралСпецТранс»
Адрес:456320, Россия, Челябинская область, г. Миасс, пр. Макеева, 56
Телефон, факс (3513) 54-57-58, 54-63-00, 54-82-66, е-mail:
лист № 6
всего листов 6
Испытательный центр:
Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ». Реги-
страционный номер № 30059-10.
Адрес:454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 2320401, е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«___» _____________2012 г.
