Номер госреестра:
48847-12
Наименование СИ:
Анализатор пыли
Обозначение типа:
Laserhawk 360
Производитель:
Фирма "Teledyne Monitors Labs, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 3600068
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45222
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы пыли Laserhawk 360
Назначение средства измерений
Анализаторы пыли Laserhawk 360 предназначены для автоматического измерения мас-
совой концентрации аэрозольных частиц в отходящих газах газоходов и дымовых труб.
Описание средства измерений
Принцип действия приборов - оптический и основан на регистрации рассеянного на
частицах пыли видимого лазерного излучения создаваемого полупроводниковым лазером с
длинной волны 655 нм. Интенсивность регистрируемого излучения, при постоянстве дис-
персного состава, пропорциональна массовой концентрации пыли.
Конструктивно прибор состоит из трех блоков: блока измерений, блока обдувки, блока
управления (рис. 1).
Блок измерения, предназначенный для генерации и регистрации лазерного излучения,
монтируется непосредственно на трубе газохода. Органы управления и индикации располо-
жены на боковой панели блока измерения.
Блок управления располагается в защищенном от внешних воздействий месте и пред-
назначен для удаленного управления работой прибора, индикации результатов измерений.
Блок управления дублирует функции органов управления и индикации, расположенных на
боковой панели блока измерений и предоставляет более широкие возможности управления
прибором, представления результатов, передачи данных по стандартным интерфейсам (RS-
242, RS-422/485, Ethernet) и аналоговым выходам. Связь блоков между собой осуществляется
посредством интерфейсного кабеля.
Блок обдувки предназначен для обдува оптики блока измерения чистым воздухом, с
целью предотвращения осаждения частиц пыли.
Результат измерения может быть представлен в виде значений массовой концентрации
пыли в мг/м
3
, либо в относительных единицах оптической плотности %.
Для получения измерительной информации о массовой концентрации пыли в мг/м
3
пы-
леизмеритель должен быть предварительно отградуирован с использованием гравиметриче-
ского метода в соответствии с ГОСТ Р 50820-95.

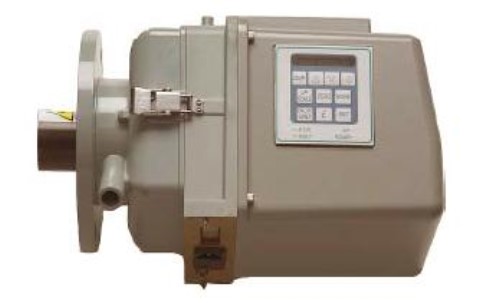

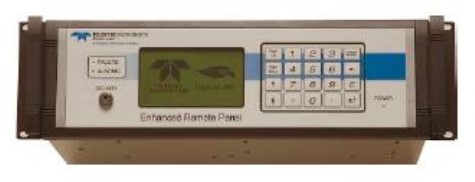

Рис. 1. Внешний вид анализатора пыли Laserhawk 360.
Блок измерений (слева), блока управления (справа).
Лист № 2
всего листов 3
Программное обеспечение
Прибор функционирует под управлением встроенного специализированного про-
граммного обеспечения, которое является неотъемлемой частью прибора. Программное обес-
печение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразова-
телей, пересчетом полученных значений в единицы массовой концентрации пыли, выполняет
задачи самотестирования и осуществляет диалог с внешними устройствами.
Степень защиты программного обеспечения от преднамеренных или непреднамерен-
ных изменений, соответствует уровню «С» по МИ 3286-2010.
Программное обеспечение состоит из нескольких взаимосвязанных программных мо-
дулей обеспечивающих обмен данными между блоками прибора, ввод/вывод, функциониро-
вание органов управления и индикации, передачу данных по стандартным интерфейсам.
Software for the
LaserHawk 360
Particulate Moni-
tor
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
Идентификаци-Номер версииЦифровой иденти-Алгоритм вычис-
Наименование онное наимено- (идентификаци- фикатор программ- ления цифрового
программного вание программ- онный номер) ного обеспечения идентификатора
обеспечения ного обеспече- программного (контрольная сумма программного
нияобеспеченияисполняемого кода)обеспечения
Stack 332 1.10
Stack Neuron 1.61
MIO 1.60
Panel 332 1.10
Panel Neuron 1.61
Ethernet Neuron 1.01
Web Server 1.02
9374c52cCRC32
69f92027CRC32
5159c987CRC32
2a2e351fCRC32
229293e8CRC32
6171b38eCRC32
368c27b6CRC32
Нормирование метрологических характеристик проведено с учетом того, что встроен-
ное программное обеспечение является неотъемлемой частью приборов.
Метрологические и технически характеристики
1. Диапазон измерений массовой концентрации пыли*, г/м
3
0,5 – 20;
±
20;
2. Пределы допускаемой относительной погрешности*, %
3. Габаритные размеры и масса приведены в таблице 2.
№ п/пНаименованиеГабариты не более, мм
1Блок управления 483 x 133 x 229
2 Блок измерений 400 x 229 x 356
3 Блок обдувки 565 x 508 x 838
Таблица 2.
Масса не более, кг
4,5
12,7
29,5
110-240 В, частота 50/60 Гц.;
30
30
414
10000;
6;
6.Электрическое питание от сети переменного тока
7.Потребляемая мощность, В·А, не более:
блок управления
блок измерения
блок обдувки
8.Наработка на отказ, ч.
9.Средний срок службы, лет
10. Условия эксплуатации (для блока измерения):
-диапазон температуры окружающей среды
-диапазон относительной влажности
от - 20 до + 60
0
С;
от 0 до 100 %;
* Метрологические характеристики установлены для тестового аэрозоля.
Лист № 3
всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель анализаторов пыли Laserhawk
360 и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплектность поставки анализаторов пыли Laserhawk 360 приведена в таблице 3.
Таблица 3
№ п/п Наименование
1 Анализатор пыли Laserhawk 360
2Методика поверки МП № 242-1231-2011
3Руководство по эксплуатации
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу «Анализаторы пыли Laserhawk 360. Методика поверки МП 242-
1231-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «19» сентября
2011 г.
Основные средства поверки: Рабочий эталон единицы массовой концентрации частиц в аэро-
дисперсных средах РЭ 164-1-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы пыли Laserhawk 360. Руководство
по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
пыли Laserhawk 360
1. ГОСТ Р 8.606-2004. «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей
и порошкообразных материалов».
2. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление деятельности в области охраны окружающей среды.
Изготовитель
Фирма «Teledyne Monitors Labs, Inc», США
Адрес: 35 Inverness Drive East, Englewood, CO 80112, Phone: (303) 792-3300, Fax: (303) 799-
4853,
Заявитель
ООО «МС сервис», 115477, г. Москва, ул. Кантемировская, д. 58, оф.7031,
тел/факс: +7(495) 234-99-08, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр.,
19, тел: (812) 251-76-01, факс: (812) 713-01-14, e-mail:
,
,
регистрационный номер 30001-10.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____» __________________ 2012 г.
