Калибраторы постоянных напряжений и токов КМ300С-1, КМ300С-2, ГРСИ 48841-12
Номер госреестра:
48841-12
Наименование СИ:
Калибраторы постоянных напряжений и токов
Обозначение типа:
КМ300С-1, КМ300С-2
Производитель:
ООО предприятие "ЗИП-Научприбор", г.Краснодар
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45202
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы постоянных напряжений и токов КМ300С-1, КМ300С-2
Назначение средства измерений
Калибраторы постоянных напряжений и токов КМ300С-1, КМ300С-2 (далее - калиб-
раторы) предназначены для воспроизведения напряжения и силы постоянноготока при про-
ведении испытаний широкого спектра средств измерения.
Описание средства измерений
Принцип действия калибратора зависит от вида воспроизводимой выходной величины
(тока, напряжения).
Принцип действия калибраторов напряжения основан на преобразовании напряжения
опорного источника с помощью операционных усилителей и прецизионных резистивных де-
лителей в высокостабильное малошумящее постоянное напряжение.
Принцип действия калибраторов тока основан на преобразовании напряжения опорно-
го источника в высокостабильный ток с помощью малощумящего усилителя напряжения и
автокомпенсационного устройства.
Калибраторы выпускаются в двух модификациях: КМ300С-1 и КМ300С-2, различаю-
щихся значениями воспроизводимых величин, набором множителей, конструктивным испол-
нением. Общий узел двух модификаций калибраторов – источник опорного напряжения
(ИОН) с малым уровнем шума по напряжению и малым дрейфом нуля. ИОН представляет со-
бой стабилизатор напряжения (СН), образованный на базе малошумящего стабилитрона,
включенного в цепь отрицательной обратной связи малошумящего усилителя. Для слабой за-
висимости (СН (6,4 В)) от температуры стабилитрону задан ток слабо зависимый от темпера-
туры, вследствие чего изменение напряжения стабилизации не превышает ± 3 мкВ/ °С, что со-
ставляет ± 3∙10
-5
%/°С.
В модификации калибратора КМ300С-1 ИОН термостатирован.
Калибратор выполнен в металлическом корпусе и содержит следующие блоки и узлы:
- блок лицевой панели;
- делитель отрицательной обратной связи;
- предварительный усилитель;
- источник опорного напряжения;
- блоки питания;
- трансформатор силовой;
- усилитель мощности;
- блок задней панели.
Модификация калибратора КМ300С-1 имеет два вида защиты:
- защита по току;
- защита по напряжению;
- защита от повышенной температуры
Защита по току срабатывает при внутренних неисправностях и при разрыве цепи вы-
ходного тока, а затем при ее замыкании. Защита от температуры срабатывает, если темпера-
тура внутреннего радиатора превышает 80 °С.
Модификация калибратора КМ300С-2 защиту по току и напряжению не имеет, поэто-
му оператор должен самостоятельно включать нулевой множитель тока при разрыве с после-
дующим замыканием в токовой цепи.
Программное обеспечение
Калибратор имеет встроенное и внешнее программное обеспечение (ПО). Характери-
стики ПО приведены в таблице 1.
лист № 2
всего листов 6
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически зна-
чимым. Вклад ПО в суммарную погрешность калибраторов незначителен, так как определяется
погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению
с погрешностью измерителя.
Внешнее ПО (удаленное управление КМ300С), устанавливаемое на персональный компью-
тер, предусматривает различные экранные формы, предназначенные для управления калибратором.
Внешнее ПО не является метрологически значимым, поскольку только передает команды,
позволяющие переключать множители и выбирать требуемое воспроизводимое номинальное зна-
чение напряжения или тока.
Таблица 1- Характеристики программного обеспечения (ПО)
Наимено- Идентификацион-Номер версииЦифровой идентификатор Алгоритм вычисле-
вание ПО ное наименование (идентификацион- ПО (контрольная суммания цифрового
ПОный номер) ПОисполняемого кода)идентификатора ПО
Встроен-Микро-программа 1.27 0x89BD CRC16
ное
ВнешнееУдаленное управ-1.22e66416ff62bb0f5f55d488md5
ление КМ300 783f64d2e
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений – «А» в соответствии с МИ 3286-2010.
КМ300С-1КМ300С-2
Общий вид передней панели калибраторов постоянных напряжений и токов КМ300С-
1, КМ300С-2

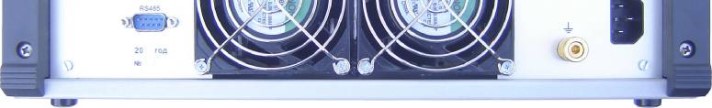

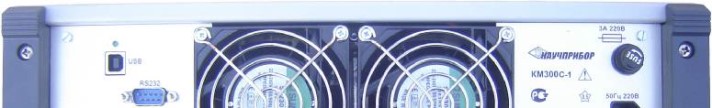

Общий вид задней панели калибраторов постоянных напряжений и токов КМ300С-1, КМ300С-2
Метрологические и технические характеристики калибраторов постоянных напряже-
ний и токов КМ300С-1, КМ300С-2
ХарактеристикаЗначение
Модификация КМ300С-1 Модификация КМ300С-2
Номинальные воспроизводимые значения20-10, 10, 20
напряжения постоянного тока, В
Пределы допускаемой относительной по-±0,5±0,5
грешности при воспроизведении напряже-
ния постоянного тока, %
Пломба здесь
Пломба здесь
лист № 3
всего листов 6
± 5∙10
-5
24
-
24
0,001; 0,01; 0,1; 1; 10
0,01; 0,1; 1; 10; 30
±0,5
±0,5
-
± 5∙10
-5
-
± 5∙10
-5
± 5∙10
-5
± 5·10
-5
± 5·10
-5
± 1 ∙ 10
-4
± 1 ∙ 10
-4
± 1 ∙ 10
-4
± 1 ∙ 10
-4
-
± 1 ∙ 10
-2
100
0; 0,5; 1
5
0; 0,3; 1.
0; 0,3; 0,5; 0,7; 1
0; 0,3; 1
2,0∙10
5
0,2
2,0∙10
5
0,2
5
3
2
5
3
2
Номинальные воспроизводимые значения
силы постоянного тока, А
Пределы допускаемой относительной по-
грешности при воспроизведении силы по-
стоянного тока , %
Дискретность установки напряжения до
номинального значения, %
Дискретность установки силы тока до но-
минального значения, %
0,01 А
0,1 А
1,0 А
10 А
30 А
Значение шумового напряжения (пик-пик)
в полосе 0,3 Гц, не более, %
Значение шумового тока (пик-пик) в поло-
се 0,1 Гц, не более, %
Нестабильность воспроизводимого напря-
жения за 1 мин, не более, %
Нестабильность воспроизводимого значе-
ния силы тока (0,001; 0,01; 0,1; 1; 10 А) за 1
мин не более, %
Нестабильность воспроизводимого значе-
ния силы тока 30 А за 1 мин., не более, %
Нагрузочная способность, мА
Множители воспроизводимых значений
напряжения постоянного тока
Множители воспроизводимых значений
силы тока
Выходное сопротивление калибратора
- на токовых зажимах , не менее, Ом
- на зажимах напряжения, не более, Ом
Максимальное выходное напряжения на
токовых зажимах для воспроизводимых
номинальных значений силы тока, не ме-
нее, В
0,001; 0,01; 0,1; 1 (А)
10 (А)
30 (А)
Время непрерывной работы с отбором
мощности при всех воспроизводимых но-
минальных значениях силы тока (исключая
значение 30 А) в рабочих условиях приме-
нения, не менее, час
Время работы с отбором мощности при
номинальном воспроизводимом значении
силы тока 30 А в рабочих условиях приме-
нения
Электрическая прочность изоляции ме-
жду сетевыми цепями калибратора и клем-
мой заземления (корпусом), не менее, кВ.
2,2
в повторно-кратковременном
режиме с продолжительно-
стью включения 1 мин. и
продолжительностью от-
ключения 2 мин
2,2
лист № 4
всего листов 6
10
9
от плюс 10 до плюс 30
30-80
0,7
10
8
10
370х130х390
300
15000
15000
10
Электрическая прочность изоляции ме-
жду выходными клеммами калибратора и0,7
корпусом, не менее, кВ
Электрическое сопротивление изоляции
между соединенными вместе корпусом и
цепями сетевого питания калибратора от-
носительновыходных клемм, не менее,
Ом.10
9
Электрическое сопротивление изоляции
между цепями сетевого питания калибра-
тора относительно корпуса , не менее, Ом. 10
8
Масса калибратора, не более, кг 10
Габаритные размеры, мм370х130х390
(длина х ширина х высота)
Потребляемая мощность (с максимальным300
отбором мощности на пределе 10 А), В·А
Средняя наработка на отказ калибратора,15000
не менее, ч
Средний ресурс работыкалибратора, не15000
менее, ч.
Средний срок службы калибратора, не ме-10
нее, лет
Рабочие условия применения:
температура окружающеговоздуха,°Cот плюс 10 до плюс 30
относительнаявлажность воздуха, %, небо- 30-80
лее
атмосферное давление, кПаот 84 до 106,7
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель ка-
либраторов постоянных напряжений и токов КМ300С-1, КМ300С-2 и типографским спосо-
бом на титульный лист формуляра и руководства по эксплуатации.
Комплектность средства измерений
В комплект калибраторов постоянных напряжений и токов КМ300С-1, КМ300С-2
входят составные части, принадлежности и документация, приведенные в таблице 2.
Таблица 2 – Комплектность калибраторов постоянных напряжений и токов КМ300С-1, КМ300С-2
1
Количество, шт.
Обозначение
3ИУСН.349.008
Наименование
Калибратор номинальных токов и напря-
жений КМ300С-1 (2)
Кабель USB A-B
Соединитель (СТ, красный)
Соединитель (СТ, черный)
Соединитель (СТ, черный, короткий)
Разъем DB9F
Шнур соединительный сетевой
Вставка плавкая ВП2Б-1В 3,15 А 250 В
Формуляр
Руководство по эксплуатации
Диск с программным обеспечением
-
5ИУСН.500.403
5ИУСН.500.404
5ИУСН.500.405
-
-
ОЮ0.481.005 ТУ
3ИУСН.349.008 ФО
3ИУСН.349.008 РЭ
-
1
1
1
1
1
1
2
1
1
1
лист № 5
всего листов 6
Поверка
осуществляется по методике поверки 3ИУСН.349.008 РЭ, приведенной в разделе 7 руково-
дства по эксплуатации 3ИУСН.349.008 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИМС» в сен-
тябре 2011 г.
Основные средства поверки: компаратор напряжений Р3003, компарирование напря-
жения постоянного тока до 10 В; погрешность компарирования ± 0,0005 %; вольтметр
СВ3010/2, диапазон измерения напряжения постоянного и переменного тока от 0,1 мВ до 600
В, погрешность ± 0,1 %; терраомметр Е6-13А до 100 ГОм, относит. погр. ±2,5 %; амперметр
цифровой СА3010/3, пределы измерения постоянного и переменного тока: (5; 10; 20; 50) мА,
приведенная основная погрешность:
±
0,1 %.
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации 3ИУСН.349.008 РЭ.
Нормативные документы, устанавливающие требования к калибраторам постоянных
напряжений и токов КМ300С-1, КМ300С-2
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ Р 51317.4.2 - 99 (МЭК 61000-4-2-95) «Совместимость технических средств
электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы ис-
пытаний».
3. ГОСТ Р 51317.4.3 - 99 (МЭК 61000-4-2-95) «Совместимость технических средств
электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и
методы испытаний».
4. ГОСТ Р 51317.4.4 -99 (МЭК 61000-4-2-95) «Совместимость технических средств
электромагнитная. Устойчивость к наносекунднымимпульснымпомехам. Требования и
методы испытаний».
5. ГОСТ Р 51317.4.6 -99 (МЭК 61000-4-2-95) «Совместимость технических средств
электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными
электромагнитными полями. Требования и методы испытаний».
6. ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94) «Совместимость технических средств
электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания.
Требования и методы испытаний».
7. ГОСТ Р 52319-2005 «Безопасность электрических контрольно-измерительных при-
боров и лабораторного оборудования. Часть 1. Общие требования».
8. ГОСТ Р 51522-99 (МЭК 61236-1) «Совместимость технических средств электромаг-
нитная. Электрическое оборудование для измерения, управления и лабораторного примене-
ния. Требования и методы испытаний».
9. ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и транспор-
тирования в части воздействия климатических факторов внешней среды».
10. ТУ 4224-040-16851585-2011 «Калибраторы постоянных напряжений и токов
КМ300С-1, КМ300С-2».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям;
лист № 6
всего листов 6
Изготовитель
ООО предприятие «ЗИП-Научприбор», Россия.
Адрес: 350072, г. Краснодар, ул. Московcкая, 5
Телефон (861) 252-32-20, 252-32-92, факс (861) 252-32-92, Web:
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитар-
ное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального
агентства по техническому регулированию
и метрологииЕ.Р. Петросян
М.П.« »2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22237-01 | Калибраторы многофункциональные | MC3-R | Фирма "Oy Beamex AB", Финляндия | 1 год | Перейти |
| 17768-98 | Измерители-калибраторы датчиков | Корунд-ИК | АОЗТ "Стэнли", г.Москва | 1 год | Перейти |
| 12261-98 | Калибраторы постоянного тока (рабочие эталоны 2-го разряда) | НК4-1 | ПО "БелВАР", Беларусь, г.Минск | 1 год | Перейти |
| 65260-16 | Калибраторы акустические | SV33, SV34, SV35 | Фирма "SVANTEK Sp.z o.o.", Польша | 1 год | Перейти |
| 80023-20 | Комплекты волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений четырёхканальные ПМИН-4К | Общество с ограниченной ответственностью "Полюс-М" (ООО "Полюс-М"), г. Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
