Установки ультразвукового контроля сортового проката автоматизированные УЛЬТРА-PEL700B.005, ГРСИ 48834-12
Номер госреестра:
48834-12
Наименование СИ:
Установки ультразвукового контроля сортового проката автоматизированные
Обозначение типа:
УЛЬТРА-PEL700B.005
Производитель:
ООО "УЛЬТРАКРАФТ", г.Череповец
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
всего листов 5
Приложение к свидетельству № 45189
об утверждении типа средств измерений
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки ультразвукового контроля сортового проката автоматизированные
«УЛЬТРА-PEL700B.005»
Назначение средства измерений
Установкиультразвуковогоконтролясортовогопрокатаавтоматизированные
«УЛЬТРА-PEL700B.005» (далее по тексту - установка) предназначены для обнаружения де-
фектов типа нарушения сплошности с измерением координаты выявленных дефектов поверх-
ности и основного металла сортового проката круглого и квадратного сечения толщиной от 25
до 700 мм. Установка используется для автоматизированного ультразвукового контроля
сплошности металла со скоростью сканирования до 2 м/с.
Описание средства измерений
Принцип действия установки основан на использовании методов ультразвуковой де-
фектоскопии, основанных на прохождении, отражении и трансформации ультразвуковых ко-
лебаний в металлах.
Установка «УЛЬТРА-PEL700B.005» представляет собой устройство, осуществляющее
ультразвуковую дефектоскопию поверхности и основного металла сортового проката в техно-
логическом режиме прокатных станов в соответствии с заданными стандартами и нормами
качества.
Установка включает в себя две условно - независимые системы ультразвукового кон-
троля:
- систему контроля поверхности сортового проката (СКПД);
- систему контроля внутренних дефектов основного металла (СКВД).

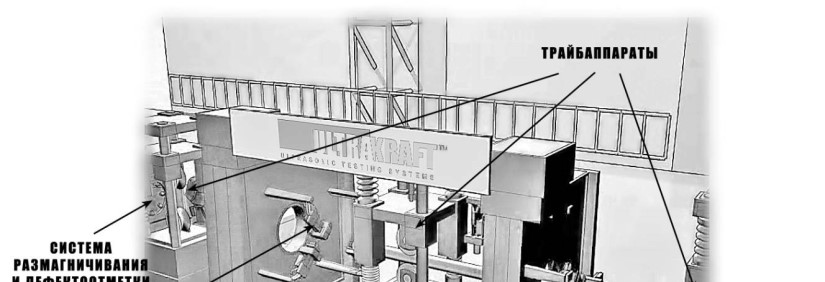

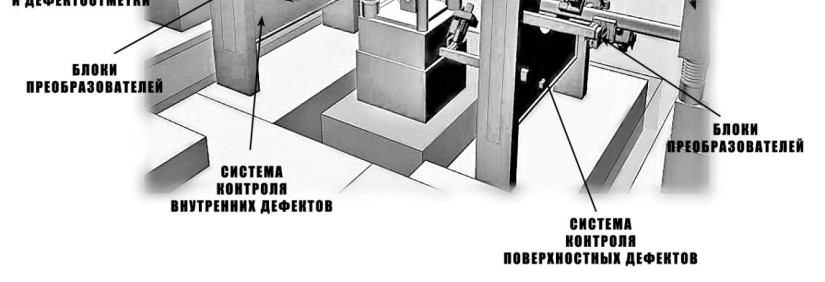

Общий вид установки показан на рисунке 1.
Рисунок 1
Конструкция установки включает в себя механическое оборудование, обеспечивающее
перемещение заготовок в зоне контроля; пневматические и гидравлические системы, обеспе-
чивающие позиционирование блоков акустических преобразователей; оборудование автома-
тики, электронную аппаратуру, управляющий вычислительный комплекс.
Лист № 2
всего листов 5
Установка имеет от одного до четырех измерительных модулей, включающих от 2 до
64 ультразвуковых пьезоэлектрических или электромагнитно – акустических преобразовате-
лей. Прозвучивание осуществляется по всей толщине заготовки.
Установка обеспечивает чувствительность к дефектам эквивалентным диаметру плос-
кодонного отражателя 2 мм для системы контроля внутренних дефектов (СКВД) и эквива-
лентным по отражающей способности фрезерованной проточке глубиной 0,2 мм и длиной 50
мм, выполненной на наружной поверхности заготовки для системы контроля поверхностных
дефектов (СКПД).
На каждую дефектную заготовку распечатывается протокол контроля со схемой рас-
положения дефектов (дефектограммой). Дефектные сечения заготовки отмечаются краской.
Все системы связаны с единым управляющим вычислительным комплексом (УВК),
который координирует их работу, осуществляет управление информационными потоками, ор-
ганизует процесс контроля, сбор, обработку, представление и хранение его результатов.
УВК организует контроль в соответствии с установленными правилами отбраковки.
Кроме того, УВК осуществляет:
- оперативную диагностику;
- сортировку заготовок на 4 кармана;
- отображение информации о дефектных зонах, сопровождение их изображения на
мнемосхеме;
- классификацию несплошностей на "допустимые" и "недопустимые";
- сигнализацию недопустимых дефектов и выдачу управляющего сигнала на включе-
ние дефектоотметчика;
- печать протоколов контроля, архивирование и хранение данных (в состав УВК входит
магнитооптический накопитель);
- связь с ЭВМ высшего уровня.
Программное обеспечение
Программное обеспечение состоит из программы компьютера УЗК и программы про-
цессора блока АЦИ и файла конфигурации ПЛИС блока аналого-цифрового преобразователя
(АЦП).
Конфигурационный файл ПЛИС формирует аппаратную часть блока АЦП, программа
процессора блока АЦП управляет работой ПЛИС, получает из ПЛИС и обрабатывает изме-
ренные параметры – амплитуду и положение импульсов в сигнале от ультразвукового преоб-
разователя. Программа компьютера УЗК считывает обработанные параметры из платы АЦП и
отображает их на экране монитора.
Метрологически значимая часть программного обеспечения содержится в файлах про-
граммы процессора АЦП и конфигурации ПЛИС АЦП. Эти файлы размещены в постоянном
запоминающем устройстве (ПЗУ) блока АЦП.
Таблица 1
Наименование про-Идентификацион- Номер версии Цифровой иден-Алгоритм вы-
граммного обеспечения ное наименование программно- тификатор про-числения циф-
программногого обеспече-граммного обеспе- рового иденти-
обеспечениянияченияфикатора
Файл конфигурацииadc.uk.1210.00.pld. 1.00.00ad4a52c7bf9385b54 MD5
ПЛИС блока АЦПrbf97bf221263015a9
Файл программы про-adc.uk.1210.00.arm 1.00.008bc99327a2d57e6fa MD5
цессора блока АЦП.hexf9bec91d2ab6822
Проверка цифрового идентификатора производится программой УЗК путём считыва-
ния файлов из ПЗУ платы АЦП, считывания номера версии и вычисления цифрового иденти-
фикатора. При несовпадении номера версии или цифрового идентификатора работа блока
АЦП блокируется.
Идентификация ПО осуществляется в процессе штатного функционирования.
Лист № 3
всего листов 5
Метрологически значимая часть программного обеспечения имеет уровень защиты
«А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010. За-
щита метрологической части ПО от случайных или преднамеренных изменений обеспечива-
ется путём блокирования работы блока АЦП при несовпадении номера версии или цифрового
идентификатора.
±
10
От 10 до 20
±
5
±
0,1
±
1,0
Значение характеристик
От 0,5 до 1,5
От 2 до 5
От 0 до 90
±
3
20
30
0,2 х 50
2
От 0,5 до 4
От 25 до 700
25000
500
1000
7500
3500
3500
Метрологические и технические характеристики
Таблица 2
Наименование характеристик
Диапазон частоты заполнения зондирующих импульсов, МГц:
·
системы контроля поверхностных дефектов (СКПД)
·
системы контроля внутренних дефектов (СКВД)
Предельное отклонение от номинального значения частоты заполне-
ния зондирующих импульсов, %
Номинальное значение углов ввода ультразвуковых сигналов, градус
Предельное отклонение от номинального значения углов ввода
ультразвуковых сигналов, градус
Номинальное значение ширины активной зоны преобразователей по
уровню 6 дБ, мм
Предельное отклонение от номинального значения ширины актив-
ной зоны преобразователей по уровню 6 дБ, мм
Запас чувствительности системы контроля дефектов по отношению
опорный сигнал / шум, не менее, дБ
·
номинальное значение для СКПД
·
номинальное значение для СКВД
Эквивалентная чувствительность, мм:
·
для СКПД (прямоугольная проточка №5 по API 5L)
·
для СКВД (диаметр плоскодонного отражателя)
Предельное отклонение от номинального значения эквивалентной
чувствительности, мм
Диапазон измерения координаты дефекта, мм:
·
поверхностных дефектов
·
внутренних дефектов
Пределы допускаемого значения абсолютной погрешности измере-
ния координаты дефекта, мм
Масса:
·
общая масса механического оборудования, не более, кг
·
общая масса электронного оборудования, не более, кг
·
общая масса оборудования автоматики, не более, кг
Габаритные размеры механической части установки, мм:
·
длина, не более
·
ширина, не более
·
высота, не более
Электропитание:
·
сеть 3 ф. ~380 В – 50 кВт;
·
сеть 1 ф. ~220 В – 6 кВт;
Условия эксплуатации
температура в зоне контроля,
°
С
температура в зоне вторичной аппаратуры,
°
С
вибрация в зоне контроля, не более, мм
вибрация в зоне вторичной аппаратуры, не более, мм
Полный установленный срок службы, лет
От минус 20 до плюс 200
От плюс 5 до плюс 30
2,0
0,2
5
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом пе-
чати и на заднюю панель электронного блока прибора методом наклеивания.
Комплектность средства измерений
В комплект поставки установки ультразвукового контроля сортового проката автома-
тизированные «УЛЬТРА-PEL700B.005» входят основные узлы:
·
Блок оборудования ультразвукового контроля*:
o
Блок усилительно-генераторный8 шт.
o
Блок генераторный8 шт.
o
Блок усилительный8 шт.
o
Блок стабилизаторов2 шт.
o
Блок пьезоэлектрических преобразователей (ПЭП),
пьезоэлектрическая фазированная решетка (ПФР)8 шт.
o
Блок электромагнитно- акустических преобразователей (ЭМАП)8 шт.
·
Комплект соединительных кабелей1 шт.
·
Вычислительный комплекс УЗК1 шт.*
·
Блок пневматического оборудования1 шт.*
·
Блок механического оборудования1 шт.*
·
Комплект запасных частей1 комплект.
·
Руководство по эксплуатации установки ультразвукового контроля сортового
проката автоматизированной «УЛЬТРА-PEL700B.005» (включая методику поверки
Раздел 3.4) РЭ 4276-55-66744541-111 экз.
·
Паспорт установки ультразвукового контроля сортового проката автоматизированной
«УЛЬТРА-PEL700B.005» П 4276-55-66744541-111 экз.
* - полный перечень оборудования приведен в паспорте на установку
Поверка
осуществляется в соответствии с методикой поверки «Установка ультразвукового контроля
сортового проката автоматизированная «УЛЬТРА-PEL700B.005» Раздел 3.4 РЭ 4276-55-
66744541-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2011 г.
Основные средства поверки:
Контрольный образец №2 из комплекта КОУ- 2, толщина контрольного образца
58,90 мм, абсолютная погрешность измерения толщины образца ± 0,01.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации «Установка
ультразвукового контроля сортового проката автоматизированная «УЛЬТРА-PEL700B.005»
РЭ 4276-55-66744541- 11, раздел 2.
Нормативные и технические документы устанавливающие требования к установке
ультразвуковогоконтролясортовогопрокатаавтоматизированной
«УЛЬТРА-PEL700B.005
Технические условия «Установка ультразвукового контроля сортового проката авто-
матизированная «УЛЬТРА-PEL700B.005», ТУ 4276-55-66744541-11.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Установкиультразвукового контролясортового проката автоматизированные
«УЛЬТРА-PEL700B.005» применяются вне сферы государственного регулирования обеспече-
ния единства измерений.
Лист № 5
всего листов 5
Изготовитель
Общество с ограниченной ответственностью «УЛЬТРАКРАФТ»;
(ООО « УЛЬТРАКРАФТ »), г. Череповец, Вологодская обл.
Адрес: 162610, г. Череповец, ул. 50-летия Октября д. 1/33
Тел: (8202) 53-93-23, Факс: (8202) 53-93-23
E-mail:
; сайт:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»
Аттестат аккредитации №№ 30003-08 действителен до 01 января 2014
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail:
; сайт:
Заместитель
Руководителя Федерального
агенства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«___»__________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58180-14 | Системы контроля температурного распределения волоконно-оптические | ВОСК-Т | ООО "ПетроФайбер", г.Новомосковск | 4 года | Перейти |
| 5067-75 | Установки | УРПТ-2 | Завод "Прибор", Украина, г.Харьков | Нет данных | Перейти |
| 13418-92 | Системы автоматизированные диагностические | АДС-400 | МП "Диатек", г.Климовск | 1 год | Перейти |
| 34164-07 | Система автоматизированная информационно-измерительная контроля и учета электрической энергии и мощности ООО "Предприятие "Трубопласт" | Нет данных | ООО НПП "Элеком", г.Екатеринбург | 4 года | Перейти |
| 83542-21 | Аппаратура контрольно-проверочная | КПА 48В6 | Общество с ограниченное ответственностью "Научно-производственное предприятие "Автоматизированные измерительные комплексы" (ООО "НПП "АИК"), г. Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
