ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы ультразвуковые УНСКАН-01
Назначение средства измерений
Приборы ультразвуковые УНСКАН-01 (в дальнейшем – приборы) предназначены для
измерения времени распространения ультразвуковых колебаний в углеродных нитях,
предназначенныхдлянаполненияпластмассприизготовленииуглепластиков
конструкционного назначения, прессовочных материалов различного назначения и других
технических целей.
Описание средства измерений
Принцип действия прибора основан на вычислении разности времён поступления
электрических сигналов с ультразвуковых пьезоэлектрических преобразователей (ПЭП) на вход
приёмника электронного блока на двух базах прозвучивания углеродной нити.
Величина времени распространения УЗК, измеренная прибором, используется для
расчёта прочности нити (путём определения модуля упругости) по известным соотношениям и
утверждённым ведомственным методикам контроля.
В приборе использована раздельная схема подключения передающего и приёмного ПЭП
к электронному блоку.
Вприборе,нарядусцифровойиндикациейизмеренногозначениявремени
распространения, предусмотрен вывод на экран матричного индикатора осциллограмм
принятых ПЭП эхо-сигналов, что позволяет с высокой достоверностью контролировать
качество углеродных нитей.
Фотография общего вида прибора представлена на рисунке 1.
Рисунок 1 – Общий вид прибора
Лист № 2
Всего листов 5

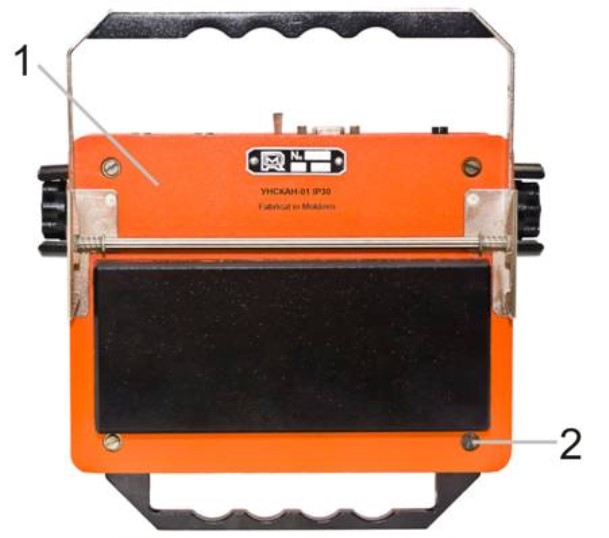

От несанкционированного вскрытия прибор защищен установкой пломбы. Фотография
места установки пломбы представлена на рисунке 2.
Рисунок 2
1 – место для нанесения знака утверждения типа;
2 – место пломбировки (пломба находится под блоком аккумуляторов)
Программное обеспечение
Программное обеспечение (ПО) УНСКАН-01, установленное на прибор позволяет
управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.
ЗащитапрограммногообеспеченияУНСКАН-01отнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
ционное
ПО
Номер версии
ПО
Цифровой
(контрольная
Алгоритм
цифрового
Наименование
Идентифика-
(иде
н
т
и
фи
к
аци-
идентификатор ПОвычисления
ПО наименование о
нн
ый номер)
сумма исполняемого идентикатора
кода)ПО
Программа
управления
УНСКАН-01v1.0---*---
*ПО УНСКАН-01 прошивается в память прибора при изготовлении. Доступ к файловой
системе имеют исключительно сервисные инженеры фирмы-производителя.
Лист № 3
Всего листов 5
где Тх – измеряемое
время распространения
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение
Диапазон измерения времени распространения ультразвуковых От 5 до 180
колебаний (УЗК) в углеродных нитях, мкс
Пределы допускаемой основной абсолютной погрешности
±
(0,1 + 0,005*Тх),
измерения времени распространения УЗК в углеродных нитях при
температуре окружающей среды 20±1
о
С, мкс
УЗК, мкс
0,1
о
С, мкс
±
(0,1+0,01Тх),
где Тх – измеряемое время
Дискретность измерения времени распространения УЗК в
углеродных нитях, мкс
Пределы допускаемой дополнительной абсолютной погрешности
измерения времени распространения УЗК в углеродных нитях,
вызванной отклонением температуры окружающей среды от 20±1
распространения УЗК, мкс
0,003
±
0,002
225
±
35
100
±
20
0,5
4
80×100
3,0
Пороговая чувствительность приемника сигналов, мВ
600
±
100
Амплитуда первого вступления электрических импульсов на
входе приемника сигналов ПЭП, В
Размах электрических импульсов генератора импульсов
возбуждения, В
Эффективная частота эхо-импульса генератора импульсов
возбуждения, кГц
Напряжение питания, В
от аккумуляторной батареиОт 10,4 до 13,8
от сети переменного тока с частотой 50 Гц 220
+22
-33
Ток, потребляемый прибором от автономного источника питания
(при напряжении 12 В), А, не более
Время непрерывной работы прибора от полностью заряженной
аккумуляторной батареи при температуре (25
±
15)
°
С, ч, не менее
Рабочее поле экрана матричного индикатора,
вертикаль×горизонталь, мм, не менее
Габаритные размеры, длина×ширина×высота, мм, не более250×210×100
Масса со встроенной аккумуляторной батареей питания, без
комплекта ЗИП, кг, не более
Условия эксплуатации:
Температура окружающей среды,
о
СОт плюс 10 до плюс 40
Относительная влажность воздуха при температуре 25
о
С, % 80 ± 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на заднюю панель прибора способом наклеивания (рисунок 2).
Лист № 4
Всего листов 5
Количество
Комплектность средства измерений
Таблица 3
№
п.п
Наименование и условное обозначение
1.
Блок электронный
2.
Устройство зарядное
3.
ПЭП П111-01-РДМ-19
4.
Устройство сканирования
5.
Кабель соединительный
6.
Сумка – чехол
7.
Компакт-диск CD-R 700 МВ с программой вывода информации на ПК
8.
Руководство по эксплуатации с методикой поверки
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Поверка
осуществляется согласно методике поверки - раздел 8 руководства по эксплуатации «Прибор
ультразвуковой УНСКАН-01. Руководство по эксплуатации», утвержденной ГЦИ СИ ФГУП
«ВНИИОФИ» в сентябре 2011 года.
Основные средства поверки:
1. Тестер ультразвуковой УЗТ-РДМ. Диапазон регулировки ослабления аттенюатора: 0 –
96 дБ. Максимальная амплитуда выходного сигнала генератора: не менее 2,5 В. Пределы
допускаемойабсолютнойпогрешности установки задержки радиоимпульсов (Dx)
относительно синхроимпульсов: не более
±
(0,01+0,001Dx) мкс.
2. Осциллограф универсальный С1-65. Диапазон измерения амплитуд импульсных
сигналов от 15 мВ до 60 В на деление. Относительная погрешность измерения амплитуды
±
6%.
приведенными в
Руководство по
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками
руководстве по эксплуатации «Прибор ультразвуковой УНСКАН-01.
эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам
ультразвуковым УНСКАН-01
1. ТУ 4276-011-88409240-11 Приборы ультразвуковые УНСКАН-01;
2. Техническая документация НПП «MDR Grup» SRL, Республика Молдова.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Приборы ультразвуковые УНСКАН-01 могут применяться при выполнении работ по
оценке соответствия промышленной продукции и продукции других видов, а также иных
объектовустановленнымзаконодательствомРоссийскойФедерацииобязательным
требованиям.
Лист № 5
Всего листов 5
Изготовитель
Научно-производственное предприятие «MDR Grup» SRL (НПП «MDR Grup» SRL)
MD2001, Республика Молдова, г. Кишинев, б-р Гагарина, 2,
тел/факс +37322-57-98-04
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП "ВНИИОФИ"), аттестат аккредитации (Госреестр
№30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«____»__________2012 г.
