Стойки температурного и вибрационного контроля СТВ-1, ГРСИ 48809-11
Номер госреестра:
48809-11
Наименование СИ:
Стойки температурного и вибрационного контроля
Обозначение типа:
СТВ-1
Производитель:
ОАО "Ульяновское КБ приборостроения" (УКБП), г.Ульяновск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 3640600001, 3640600002
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45155
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стойки температурного и вибрационного контроля СТВ-1
Назначение средства измерений
Стойка температурного и вибрационного контроля СТВ-1 (далее – стойка) предназна-
чена для измерения унифицированных сигналов силы постоянного тока и сигналов термопре-
образователей сопротивления, абсолютной и относительной вибрации, воспроизведения силы
постоянного тока и визуального отображения информации.
Основные метрологические и технические характеристики стойки приведены в
таблице 1.
Описание средства измерений
Входные величины приходят на клеммы стойки СТВ-1, а затем поступают на входы
контроллера программируемого SIMATIC S7-300, модулей ввода аналоговых МВА8, аппара-
туры виброконтроля СВКА-2.
Измерение и воспроизведение сигналов силы постоянного тока осуществляется кон-
троллером программируемым SIMATIC S7-300, внесенным в Государственный реестр средств
измерений (регистрационный номер 15772-11). В состав контроллера входит центральный
процессор с измерительными каналами ввода-вывода аналоговых сигналов 6ES7 313-5BG03-
0АВ0. Сформированные сигналы поступают на выходные клеммы стойки СВО-1-2, откуда
выдаются на исполнительные устройства.
Модули ввода аналоговые МВА8 осуществляют измерение сигналов термопреобразо-
вателей сопротивления и передачу измеренных значений сопротивления по интерфейсу RS-
485 в центральный процессор. Модули ввода аналоговые МВА8 внесены в Государственный
реестр средств измерений, регистрационный номер № 31739-06.
Аппаратура виброконтроля СВКА2 осуществляет измерение размаха виброперемеще-
ния и передачу по интерфейсу RS-485 измеренных значений в центральный процессор. Аппа-
ратура виброконтроля СВКА-2 внесена в Государственный реестр средств измерений, регист-
рационный номер № 41918-09.

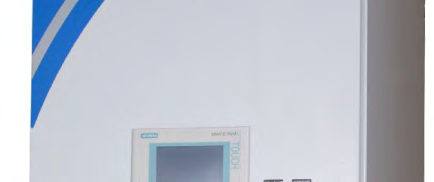

Отображение измеренных величин осуществляется на панели оператора стойки. Па-
нель оператора стойки связана с контроллером по закрытому интерфейсу MPI. Стойка СИС-1
допускает подключение по закрытому интерфейсу MPI к центральному процессору контрол-
лера.

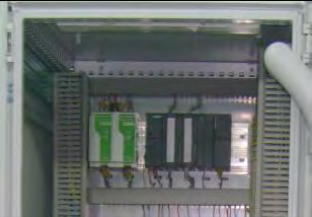

Стойка СТВ-1 представляет собой моноблочную конструкцию, выполненную на базе
металлического однодверного шкафа фирмы Rittal. Температура внутри стойки при помощи
встроенного термонагревателя поддерживается на уровне не менее плюс 10 °С. Фотография
общего вида стойки приведена на рисунке 1.
Место пломбировки не предусмотрено конструкцией корпуса, пломбирование произ-
водится наклеиванием поверительного клейма в виде наклейки на модуль процессора CPU
313C. Место нанесения поверительного клейма в виде наклейки показано на рисунке 1.
Лист № 2
всего листов 5

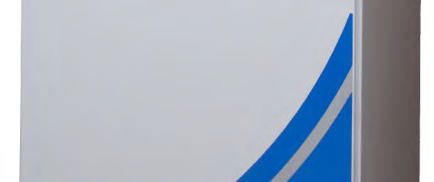

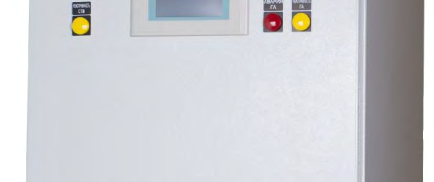

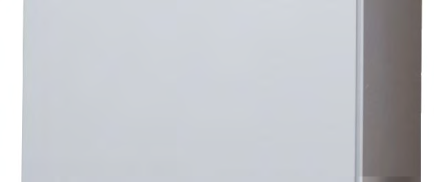

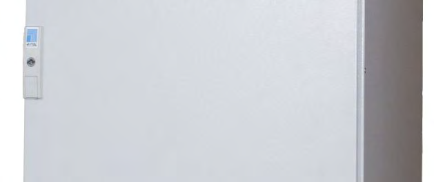

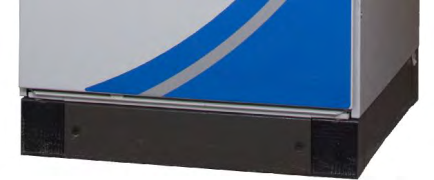

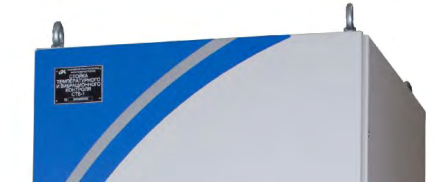

Рисунок 1- Общий вид стойки температурного и вибрационного контроля СТВ-1
и схема нанесения наклейки.
-
Лист № 3
всего листов 5
Наименование ПО
Идентификаци-
онное наимено-
вание ПО
Программное обеспечение
Состав программного обеспечения (ПО) стойки можно разделить на две группы – мет-
рологически значимое встроенное программное обеспечение (ВПО) и внешнее ПО, для фор-
мирования сигналов сигнализации.
ВПО, влияющее на метрологические характеристики, установлено в энергонезависи-
мую память центрального процессора в производственном цикле на заводе-изготовителе кон-
троллеров и в процессе эксплуатации изменению не подлежит (уровень защиты «А» по МИ
3286-2010).
Метрологические характеристики центрального процессора нормированы с учетом ВПО.
Конфигурирование и настройка контроллера (выбор количества используемых измери-
тельных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого из-
мерительного преобразователя, алгоритм обработки информации) выполнено с помощью про-
граммного обеспечения "STEP 7" при изготовлении стойки СТВ-1. Информация о конфигури-
ровании процессора хранится в энергонезависимой памяти процессора и защищена паролем.
Внешнее ПО передается в контроллер по закрытому интерфейсу MPI, так что конеч-
ный исполняемый файл компилируется автоматически непосредственно в контроллере. Дос-
туп к исполняемому файлу осуществляется через "STEP 7" по паролю. Следовательно, со-
гласно МИ 3286-2010 уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений "С".
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Цифровой иденти-Алгоритм вы-
Номер версиификатор ПО (кон- числения циф-
ПОтрольная сумма ис-рового иденти-
полняемого кода) фикатора ПО
СТВ-1. Специаль-СПО СТВ-1.zipне использу-3E7814CBCRC-32
ное программноеетсяПолином
обеспечение X
29
+X
28
…+X+1
Значение
55
6
4
от 4 до 20
± 1,0
6
от 30 до 1000
± 5
2
от 0 до 2000
± 10
Метрологические и технические характеристики
Таблица 2
№ п.п.Характеристика
1Количество измерительных каналов стойки (далее – ИК)
2Количество типов ИК стойки
3Измерение сигналов силы постоянного тока (ИК типа 1):
– количество, шт.
– диапазон измерения, мА
– пределы допускаемой относительной погрешности измерения, %
4Измерение размаха виброперемещения, абсолютная вибрация (ИК
типа 2)
– количество, шт.
– диапазон измерения, мкм
– пределы допускаемой относительной погрешности измерения, %
5Измерение размаха виброперемещения, относительная вибрация (ИК
типа 3)
– количество, шт.
– диапазон измерения, мкм
– пределы допускаемой относительной погрешности измерения, %
6Измерение НСХ термопреобразователей сопротивления (ИК типа 4)
– количество, шт.
– условное обозначение НСХ
– пределы допускаемой относительной погрешности измерения, %
40
ТСМ (Cu 50)
W
100
=1,428
± 0,25
Лист № 4
всего листов 5
2
от 4 до 20
Значение
№ п.п.Характеристика
7Измерение НСХ термопреобразователя сопротивления (ИК типа 5)
– количество, шт.
– условное обозначение НСХ
1
ТСП (Pt100)
W
100
=1,385
± 5,0
± 1,0
220 (+ 11; – 33)
220 (+ 22; – 33)
50,0
±
0,2
1000
– пределы допускаемой относительной погрешности измерения, %
8Воспроизведение силы постоянного тока (ИК типа 6):
– количество, шт.
– диапазон воспроизведения, мА
– пределы допускаемой относительной погрешности воспроизведе-
ния, %
9Параметры питания:
–напряжение постоянного тока, В
–напряжение переменного тока, В
–частота, Гц
–потребляемая мощность, В·А, не более
10Климатические условия:
–относительная влажность без образования конденсата
(при 35 °C), %
–атмосферное давление, кПа (мм рт. ст.)
–температура, °C
11Габаритные размеры, мм, не более
12Масса, кг, не более
13Полный средний срок службы, лет, не менее
14Средняя наработка на отказ, ч, не менее
80
от 86,0 до от
плюс 1
до плюс 40
600х630х2160
250
25
5 000
Знак утверждения типа
Знак утверждения типа наносится на дверь стойки в соответствии с требованиями кон-
структорской документации путем нанесения наклейки.
Знак утверждения типа наносится типографским способом в верхнем правом углу на
титульныхлистахпаспортаАИЮШ.421411.008ПС,Руководствапоэксплуата-
ции АИЮШ.421411.008 РЭ и Методики поверки АИЮШ.421411.008 ИС.
документации
Комплектность средства измерений
Комплектность стойки температурного и вибрационного контроля СТВ-1 приведена в
таблице 3.
Таблица 3
Наименование
Обозначение технической
Количество
1 Стойка температурного и вибрационного кон-
троля СТВ-1АИЮШ.421411.0081
2 Паспорт СТВ-1АИЮШ.421411.008 ПС1
3 Руководство по эксплуатации СТВ-1АИЮШ.421411.008 РЭ1
4 Методика поверки СТВ-1АИЮШ.421411.008 ИС1
Поверка
осуществляется по документу «Стойка температурного и вибрационного контроля СТВ-1.
Методика поверки» АИЮШ.421411.008 ИС, утвержденной ГЦИ СИ ФГУ «Ульяновский
ЦСМ» 25 июня 2011 г.
Основные средства поверки приведены в таблице 3
Лист № 5
всего листов 5
Технические характеристики
Диапазон выходных напряжений от 0,1 до 30,0 В, ПГ ± 300 мВ.
Диапазон изменения сопротивления от 0,01 до 8,00 кОм, КТ 0,05/4∙10
-6
.
Таблица 3
Средства поверки
Источник питания по-
стоянного тока Б5-44А
Магазин сопротивлений
МСР-63
Генератор низкочастот-
ных сигналов Г3-118
Вольтметр универсаль-
ный В7-78/1
Частота выходного сигнала от 10 до 200 Гц, погрешность установки
частоты не хуже 0,6 Гц, амплитуда выходного сигнала от 0 до 100 мВ.
Диапазон измерения постоянного тока от 0 до 30 мА, погрешность из-
мерения в диапазоне от 0 до 21 мА ПГ ± 3,3 мкА.
Сведения о методиках (методах) измерений
Методы измерений входов контроллера программируемого SIMATIC S7-300 изложены в
разделе «Аналоговые модули», документа «SIMATIC S7. Программируемый контроллер S7-300.
Данные модулей» A5E00105504-06.
Методы измерений входов модулей ввода аналоговых МВА8 изложены в разделе «Устрой-
ство и работа прибора», документа «Руководство по эксплуатации Модуль аналогового ввода
МВА8».
Методы измерений входов аппаратуры виброконтроля СВКА-2 изложены в разделе «Уст-
ройства и принцип действия изделий», документа «Руководство по эксплуатации Аппаратуры
виброконтроля СВКА 2» 4277-003-95218262-2009 РЭ.
Нормативные и технические документы, устанавливающие требования к стойкам тем-
пературного и вибрационного контроля СТВ-1
1.ГОСТ 2.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
непрерывные входные и выходные;
2.ГОСТ 30296-95 Аппаратура общего назначения для определения основных пара-
метров вибрационных процессов;
3.ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний;
4.РД 153-34.0-35.519-98. Общие технические требования к управляющим подсисте-
мам агрегатного и станционного уровней АСУ ТП. ОАО «ОРГРЭС», 1999 г.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а так же иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
ОАО «Ульяновское конструкторское бюро приборостроения» (ОАО «УКБП»)
Адрес: Россия, 432071, г. Ульяновск, ул. Крымова, 10 А.
Тел. ( 8422 ) 43-43-76, факс ( 8422 ) 41-33-84, e-mail:
Испытательный центр
ГЦИ СИ ФГУ "Ульяновский ЦСМ"
Адрес: 432002 г. Ульяновск, ул. Урицкого, 13.
Тел/факс: (8422) 46-42-13, 43-52-35, e-mail:
Аттестат аккредитации № 30057 – 10, действителен до 01.05.2015.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.
"___" _____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76948-19 | Модули контроля и управления электронные | МКУ | ООО "Газхолодтехника", г.Москва | 2 года | Перейти |
| 20100-00 | Система автоматизированная контроля и учета тепловой энергии и расхода пара пароснабжения ОАО "БАЗ" | Нет данных | ООО "Энерготехсервис", г.Екатеринбург | 2 года | Перейти |
| 17020-00 | Стенды для контроля и регулировки углов установки колес автомобилей | Robolid, Electra, Bora | Фирма "Simpes Faip S.p.A.", Италия | 1 год | Перейти |
| 31346-06 | Установки для контроля качества трансформаторного масла | АСТ-2М | ООО "Электродиагност-Железнодорожник", г.Новосибирск | 1 год | Перейти |
| 37339-08 | Устройства для контроля геометрических параметров автомобильных дорог | КП-232С | ООО "Спецдортехника", г.Саратов | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
