Приложение к свидетельству № 45127
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нефелометры ПЕЛЕНГ СЛ-03
Назначение средства измерений
Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для измерения ме-
теорологической дальности видимости и отображения информации на мониторе ПЭВМ.
Описание средства измерений
Работой всего комплекса управляет КПК по программе, находящейся в его памяти.

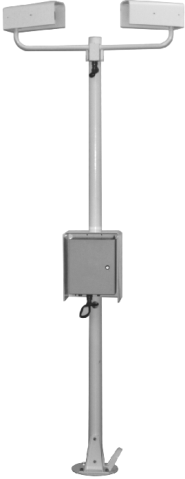

Рисунок 1 –Общий вид нефелометра ПЕЛЕНГ СЛ-03
Излучатель
Приемник
Блок управления
Принцип действия нефелометра состоит в преобразовании электрических сигналов, воз-
никающих в процессе воздействия рассеянного под определенным углом светового потока на
фотоприемник, в информацию о метеорологической оптической дальности видимости с после-
дующим ее выводом и сохранением на ПЭВМ.
Нефелометр состоит из блока приемника, блока излучателя и блока управления.
Блок приемника служит для приема от излучения светового потока рассеянного под
прямым углом к направлению излучения и прошедшего атмосферу. Блок излучателя служит для
создания светового потока. Блок управления служит для преобразования сигналов от приемника
в значение МОД
Для компенсации возможной нестабильности излучения светодиода в блоке излучателя
установлен вспомогательный фотоприемник, измеряющий уровень излучения светодиода I
k
, ко-
торый запоминается при калибровке нефелометра. При каждом новом измерении уровень излу-
чения светодиода I
0
сравнивается с величиной I
k
и в случае различия в результат измерений вно-
сится поправочный коэффициент
Лист № 2
Всего листов 5
Рисунок 2 – Схема пломбирования и маркировки нефелометра ПЕЛЕНГ СЛ-03
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав нефелометра вы-
полняет функции приема и отображения на экране монитора информации в удобном для опера-
тора виде. ПО разделено на две части. Метрологически значимая часть ПО записана в энергоне-
зависимой памяти микроконтроллера нефелометра. Интерфейсная часть ПО запускается на ком-
пьютере и служит для приема, отображения и сохранения результатов измерений. Она состоит
из управляющей программы visibility.ехе, файлов c данными дд.мм.гг.dat.
Для ограничения доступа внутрь корпуса нефелометра производится его пломбирование.
Метрологически значимая часть программного обеспечения нефелометра представляет
программный продукт «
Нефелометр «Пеленг СЛ-03»
». Идентификационные данные (признаки)
метрологически значимой части программногообеспечения указаны в таблице 1.
ИзлучательПриемник
Блок управления
Место пломбирования
Место нанесения
знака поверки
(в виде клейма-наклейки)
Лист № 3
Всего листов 5
Таблица 1
Наименование
ПО
Идентификационное
наименование
ПО
Номер версии
(идентифика-
ционный
номер) ПО
Нефелометр
«Пеленг СЛ-03»
1530.100230519.
6266-01
1.00
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого кода)
Ох1DC3
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
CRC-16-
CCITT
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между измерительным блоком и компьютером осуществляется через
асинхронный последовательныйпорт.
Искажение данных при передаче через вышеуказанный интерфейс исключается пара-
метрами протокола, в котором реализованы:
- подтверждением успешного завершения транзакций;
- применением уникальнымидентификаторов для определения направленияиназначе-
ния данныхвнутри транзакций;
- целостность данных внутри транзакции проверяется с помощью расчета CRC.
Метрологически значимая часть ПО размещается в энергонезависимой памяти микро-
контроллера, запись которой осуществляется в процессе производства по специализированному
аппаратномуинтерфейсу JTAG. Доступ к разъему интерфейса исключён путем пломбирования
прибора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Значение характеристики
0,01÷50
±15
230±23
50
500×1000×2600
45
Таблица 2
Наименование характеристики
Диапазон измерения метеорологической оптической дальности
видимости, км
Пределы допускаемой относительной погрешности измерения
метеорологической оптической дальности видимости, %
Напряжение питания сети переменного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры прибора, (Д×Ш×В), мм, не более
Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха при 25 °С, %, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от минус 50 до плюс 50
98
8000
8
Знак утверждения типа
Знак утверждения типа наносится на пластину, закрепленную на блоке управления, ме-
тодом шелкографии и на Руководство по эксплуатации 6266.00.00.000 РЭ печатным способом.
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 3.
Лист № 4
Всего листов 5
Таблица 3
Наименование
Приемник
Излучатель
Блок управления
Программное обеспечение
Количество, шт.
1
1
1
1
Вставка плавкая
Комплект тары
Комплект монтажный
Руководство по эксплуатации
Методика поверки
Обозначение
6266.01.01.000
6266.01.02.000
6266.01.03.000
1530.100230519.6266-01
(VerbatiumCD-RW 700Mb)
ВП1-1 5А АГО 481.303 ТУ
6266.03.00.000
6266.04.00.000
6266.00.00.000 РЭ
МРБ МП. 2032-2010
1
1
1
1
1
Поверка
осуществляетсяподокументу:«НефелометрПЕЛЕНГСЛ-03.Методикаповерки.
МРБ МП. 2032-2010», утвержденному БелГИМ 28.05.2010 г.
Основные средства поверки:
1 Фильтры оптические нейтральные.
Основные метрологические характеристики:
Фотометрический диапазон коэффициента пропускания τ: от 0,9 до 0,04;
Абсолютная погрешность аттестации Δτ
атт
: ±0,005;
Спектральный диапазон аттестации: от 775 до 970 нм;
Габаритные размеры не менее 40 мм.
2 Мегаомметр.
Основные метрологические характеристики:
Выходное напряжение: 500В
Диапазон измерений: от 0 до 20 МOм
3 Барометр-анероид М-67.
Основные метрологические характеристики:
Диапазон измерения: от 610 до 790 мм рт. ст.
4 Гигрометр-термометр ГТЦ-1.
Основные метрологические характеристики:
Диапазон измерения влажности: от 10 % до 100 %
Диапазон измерения температуры: от минус 30 до плюс 60 °С
Сведения о методиках (методах) измерений
«Нефелометр ПЕЛЕНГ СЛ-03». Руководство по эксплуатации 6266.00.00.000 РЭ,
п.2 «Использование по назначению»
Нормативныедокументы,устанавливающиетребованиякнефелометрам
ПЕЛЕНГ СЛ-03
ГОСТ 15150-69«Машины, приборы и другие технические изделия. Исполнение для раз-
личных климатических районов. Категорий, условий эксплуатации, хранения и транспортирова-
ния в части воздействия климатических факторов внешней среды».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области гидрометеорологии
Лист № 5
Всего листов 5
Изготовитель
Открытое акционерное общество «Пеленг»,
ОАО«Пеленг», Республика Беларусь
220023, г. Минск, ул. Макаенка, 23
Телефон:(017) 263-77-02, факс: (017) 263-65-42
E-mail:
Экспертиза проведена
ФГУП «ВНИИОФИ»
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____»_____________2011 г.
