Система измерений количества и показателей качества нефти на ПСН "Харьяга" Нет данных, ГРСИ 48757-11
Номер госреестра:
48757-11
Наименование СИ:
Система измерений количества и показателей качества нефти на ПСН "Харьяга"
Обозначение типа:
Нет данных
Производитель:
ОАО "Акционерная Компания ОЗНА", г.Октябрьский
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 185
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45017
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Cистема измерений количества и показателей качества нефти на ПСН "Харьяга"
Назначение средства измерений
Система измерений количества и показателей качества нефти на ПСН "Харьяга"
(далее – система), предназначена для измерений массы и показателей качества нефти при
учетных операциях, осуществляемых между НК "Альянс" ООО "Колвинское" и "Терминал
"Харьяга" ЦППН-3 ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-Коми".
Описание средства измерений
Принцип действия системы основан на использовании прямого метода динамических
измерений массы брутто нефти, транспортируемой по трубопроводам, с помощью счетчиков-
расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массо-
вых поступают на соответствующие входы измерительного контроллера, который преобразу-
ет их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Система представляет собой единичный экземпляр измерительной системы, спроек-
тированной для конкретного объекта из компонентов серийного отечественного и импортного
производства и состоящей из блока измерительных линий, блока измерений показателей каче-
ства нефти (далее – БИК), поверочной установки, блока эталонных средств измерений, узла
подключения передвижной поверочной установки, системы сбора и обработки информации,
системы дренажа, системы промывки трубопроводов и технологического оборудования, узла
подключения передвижной поверочной установки.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации
в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.
Система состоит из четырех измерительных линий (трех рабочих и одной контроль-
но-резервной) измерительных каналов массы (массового расхода) нефти, системы сбора и об-
работки информации, а также измерительных каналов плотности (при установке преобразова-
теля плотности), температуры, давления, объемной доли воды в нефти и объемного расхода
нефти в БИК, в которые входят следующие средства измерений:
– счетчики-расходомеры массовые "Micro Motion" модели CMF 300 с измерительны-
ми преобразователями серии 2700 (далее - СРМ), Госреестр № 13425-06;
– термопреобразователи сопротивления платиновые серии 65, Госреестр № 22257-05 с
преобразователями измерительными 644, Госреестр № 14683-09;
– термопреобразователь сопротивления платиновый серии 65, Госреестр № 22257-05
с преобразователем измерительным 3144Р, Госреестр № 14683-09;
– преобразователи давления измерительные 3051, Госреестр № 14061-10;
– влагомер нефти поточный УДВН-1пм1, Госреестр № 14557-05;
– расходомер UFM 3030, Госреестр № 32562-09;
– контроллеры измерительные FloBoss S600, Госреестр № 38623-08, свидетельство
ФГУП ВНИИР об аттестации алгоритмов вычислений № 1551014-06 от 12.12. 2006 г.
– контроллеры программируемые Simatic S7-400, Госреестр № 15773-06;
– автоматизированные рабочие места оператора системы (основное и резервное) на
базе программируемого комплекса OZNA-Flow, свидетельство ФГУП ВНИИР об аттестации
программного обеспечения № 40014-11 от 31.03. 2011 г.;
– ротаметр Н 250, Госреестр № 19712-08.
В состав системы входят показывающие средства измерений:
– манометры избыточного давления для точных измерений МТИф, Госреестр
№ 34911-07;
– термометры ртутные стеклянные лабораторные ТЛ-4, Госреестр № 303-91.
Для поверки и контроля метрологических характеристик СРМ используется установ-
ка поверочная СР-М, Госреестр № 27778-09.
Лист № 2
всего листов 5
Для поверки установка поверочной СР-М используют мерник эталонный 1-го разряда
типа М1р-60, Госреестр № 48084-11.
Конструкцией технологической схемы системы предусмотрена возможность установ-
кив БИК преобразователя плотности жидкости измерительного модели 7835, Госреестр
№ 15644-01.
Для исключения возможности несанкционированного вмешательства, которое может
повлиять на точность измерений, средства измерений снабжены средствами защиты.

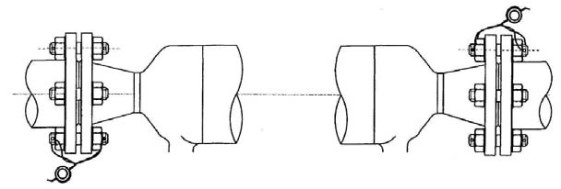

Схема установки пломб, несущих на себе оттиски поверительных клейм, на фланцах
СРМ представлена ниже
На стыке корпуса и крышки манометра наклеивается наклейка либо на стекло мано-
метра или на мастику, нанесенную на шляпку соединительного винта с пломбировочной чаш-
кой на корпусе манометра, или на пломбу, установленную на контровочной проволоке, про-
пущенной через отверстие стопорного винта крышки и специального отверстия на выступе
крышки, наносят оттиск поверительного клейма.
Для защиты контроллеров измерительных FloBoss S600 от несанкционированного
вмешательства на пломбировочную мастику, нанесенную на винт с чашкой на задней панели,
наносятся оттиск поверительного клейма.
Для исключения возможности несанкционированного вмешательства, которое может
привести к изменению вместимости установки поверочной СР-М, на торцевой стороне блока
оптических детекторов положения поршня имеется место для установки на контровочной
проволоке пломбы, на которую наносят оттиск поверительного клейма.
Для исключения возможности несанкционированного вмешательства, которое может
привести к изменению вместимости мерника эталонного 1-го разряда типа М1р-60, на водо-
указательном окне имеется место нанесения поверительного клейма, а на патрубках с кранами
имеются места для установки пломб, несущих на себе оттиски поверительных клейм.
Программное обеспечение (ПО) системы (контроллеры измерительные FloBoss S600, авто-
матизированные рабочие места оператора системы на базе ПО "OZNA-Flow v2.1") обеспечи-
вает реализацию функций системы. ПО системы разделено на метрологически значимую и
Лист № 3
всего листов 5
Идентификаци-
ние ПО
сии ПОПО (контроль-
числения циф-
метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы,
осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов
измерений параметров технологического процесса, а также защиту и идентификацию ПО сис-
темы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операци-
онной системой и периферийными устройствами (не связанные с измерениями параметров
технологического процесса). Наименования ПО и идентификационные данные указаны в таб-
лице 1.
Таблица 1
ЦифровойАлгоритм вы-
Наименование ПОонное наименова-
Номер вер-идентификатор
рового иденти-
ная сумма)фикатора ПО
ПО контроллеры изме-
рительные FloBoss S600Linux Binary.app05.445AF5B424CRC 32
(основной, резервный)
ПО "OZNA-Flow"OZNA-Flowv2.164C56178CRC 32
Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспече-
ние его соответствия утвержденному типу, осуществляется путем: разделения, идентифика-
ции, защиты от несанкционированного доступа.
Идентификация ПО системы осуществляется путем отображения на мониторе опера-
торской станций управления структуры идентификационных данных. Часть этой структуры,
относящаяся к идентификации метрологически значимой части ПО системы, представляет со-
бой хэш-сумму (контрольную сумму) по значимым частям.
ПО системы защищено от несанкционированного доступа, изменения алгоритмов и ус-
тановленных параметров, путем введения пароля, ведения журнала событий, доступного
только для чтения. Доступ к метрологически значимой части ПО системы для пользователя
закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспе-
чивается подтверждение изменений, проверка изменений на соответствие требованиям реали-
зованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал
событий, доступный только для чтения. Данные, содержащие результаты измерений, защи-
щены от любых искажений путем кодирования. Уровень защиты ПО системы от непреднаме-
ренных и преднамеренных изменений соответствует уровню защиты "C" по МИ 3286-2010
"Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при
испытаниях средств измерений в целях утверждения типа".
характеристики системы приведены в
Метрологические и технические характеристики
Основные метрологические и технические
таблице 2.
Таблица 2
Наименование характеристики
Значение характеристики
Измеряемая среда Нефть по ГОСТ Р 51858-2002
"Нефть. Общие технические
условия"
Рабочий диапазон расхода, т/чОт 40 до 410
4 (3 рабочих,
Количество измерительных линий, шт.
1 контрольно-резервная)
Рабочий диапазон плотности, кг/м
3
От 770 до 920
Рабочий диапазон давления, МПа От 0,5 до 6,3
Рабочий диапазон температуры, ºС От 40 до 75
Массовая доля воды, %, не более 1,0
Пределы допускаемой относительной погрешности измерений
массы брутто измеряемой среды, %
± 0,25
Лист № 4
всего листов 5
± 0,3
± 0,2
± 0,5
± 0,1
5
От 30 до 80
Пределы допускаемой абсолютной погрешности измерений
плотности измеряемой среды, кг/м
3
непрерывный
8
Пределы допускаемой абсолютной погрешности средств изме-
рений температуры измеряемой среды, °С
Пределы допускаемой приведенной погрешности измерений
давления измеряемой среды, %
Пределы допускаемой основной абсолютной погрешности из-
мерений объемной доли воды в измеряемой среде, %
Режим работы
Срок службы, лет
Параметры электропитания:
– напряжение переменного тока, В
380 В, 3-х фазное, 50 Гц
280 В, однофазное, 50 Гц
От минус 55 до 35
Климатические условия эксплуатации системы:
– температура окружающего воздуха, °С
– температура воздуха в помещениях, где установлено обору-
дование системы, °С, не менее
– относительная влажность воздуха в помещениях, где уста-
новлено оборудование системы, %, не более
– относительная влажность окружающего воздуха, %, не более
– атмосферное давление, кПа
От 30 до 80
От 84 до 106,7
Знак утверждения типа
наносится в левом нижнем углу титульного листа инструкции по эксплуатации системы типо-
графским способом.
Комплектность средства измерений
– система измерений количества и показателей качества нефти на ПСН "Харьяга",
1 шт., заводской № 185;
– инструкция по эксплуатации системы;
– инструкция "ГСИ. Система измерений количества и показателей качества нефти на
ПСН "Харьяга". Методика поверки", утвержденная ФГУП ВНИИР в августе 2011 г.
Поверка
осуществляется по документу МП 48757-11 "Инструкция. ГСИ. Система измерений количест-
ва и показателей качества нефти на ПСН "Харьяга". Методика поверки", утвержденному
ФГУП ВНИИР в августе 2011 г.
Основные средства поверки:
– установка поверочная СР-М, верхний предел диапазона измерений расхода 397 м
3
/ч,
пределы допускаемой относительной погрешности измерений ± 0,05 %;
– передвижная поверочная установка с пределами допускаемой относительной
погрешности измерений ± 0,05 %;
– преобразователь плотности жидкости измерительный модели 7835, диапазон
измерений от 300 до 1100 кг/м
3
, пределы допускаемой абсолютной погрешности
0,3 кг/м
3
;
– калибратор температуры модели АТС 156 В, диапазон воспроизводимых температур
от минус 40 ºС до 155 ºС, пределы допускаемой абсолютной погрешности
0,04 ºС;
– калибратор многофункциональный модели ASC300-R, диапазон измерений от 0 до
206 Бар, пределы допускаемой основной погрешности ± 0,025 % от верхнего предела
измерений;
– устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и
нефтепродуктов УПВА, пределы допускаемой абсолютной погрешности воспроизведений
Лист № 5
всего листов 5
силы постоянного тока
3 мкА в диапазоне от 0,5 до 20 мА, пределы допускаемой
относительной погрешности воспроизведений частоты и периода следования импульсов
5×10
-4
в диапазоне от 0,1 до 15000 Гц, пределы допускаемой абсолютной погрешности
воспроизведений количества импульсов в пачке
2 имп. в диапазоне от 20 до 5×10
8
имп.
Сведения о методиках (методах) измерений
Для измерения массы нефти применяют прямой метод динамических измерений массы
брутто нефти, реализованный в документе "Инструкция. ГСИ. Масса нефти. Методика изме-
рений с применением системы измерений количества и показателей качества нефти на ПСН
"Харьяга" (свидетельство об аттестации методики измерений № 01.00257-2008/357014-10 от
14 декабря 2010 г., код регистрации в Федеральном информационном фонде по обеспечению
единства измерений ФР.1.29.2011. 09259).
Нормативные документы, устанавливающие требования к системе измерений количе-
ства и показателей качества нефти на ПСН "Харьяга"
1 ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости".
2 ГОСТ Р 8.595-2004 "ГСИ. Масса нефти и нефтепродуктов. Общие требования к ме-
тодикам выполнения измерений".
3 ГОСТ Р 8.596-2002 "ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения".
4 "Рекомендации по определению массы нефти при учетных операциях с применени-
ем систем измерений количества и показателей качества нефти".
5 Инструкция "ГСИ. Система измерений количества и показателей качества нефти на
ПСН "Харьяга". Методика поверки", утвержденная ФГУП ВНИИР в августе 2011 г.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
Изготовитель
ОАО "АК ОЗНА"
РФ, 425600, Республика Башкортостан, г. Октябрьский, ул. Северная, 60
Телефон: (34767) 4-05-67, факс: (34767) 4-05-76.
Заявитель
ООО "НПП ОЗНА-Инжиниринг"
450071, Республика Башкортостан, г. Уфа, пр. С. Юлаева, 89
Тел.: (347) 292-79-10, 292-79-11, 292-79-13. Факс: (347) 292-79-15
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) Федеральное госу-
дарственное унитарное предприятие "Всероссийский научно-исследовательский институт рас-
ходометрии" (ФГУП ВНИИР)
Адрес: Россия, РТ, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.: 8 (843) 272-70-62, факс: 8 (843) 272-00-32, e-mail:
Аттестат аккредитации № 30006-09
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П."____" ___________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62028-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Могоча" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 60229-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Сеченово" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 51462-12 | Система автоматизированная аэрогазового контроля ООО "ОЭУ Блок № 2 ш. "Анжерская-Южная" | Нет данных | ООО "ОЭУ Блок №2 ш. "Анжерская-Южная", пос.Арсентьевка | 1 год | Перейти |
| 69481-17 | Система измерительная расхода и количества природного газа на газораспределительном пункте Саранской ТЭЦ-2 филиала "Мордовский" ПАО "Т Плюс" | Нет данных | Филиал "Мордовский" ПАО "Т Плюс", г.Саранск | 2 года | Перейти |
| 61439-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Красноярский завод синтетического каучука" вторая очередь | Нет данных | ЗАО "Росэнергосервис", г.Владимир | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
