Номер госреестра:
48624-11
Наименование СИ:
Аудиоанализатор
Обозначение типа:
UP350
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 10278
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45068
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аудиоанализатор UP350
Назначение средства измерений
Аудиоанализатор UP350 (далее – анализатор) предназначен для измерений напряже-
ния переменного и постоянного тока, частоты.
Описание средства измерений
Конструкция анализатора содержит два канала и выполнена в стандартном прибор-
ном корпусе из изоляционного материала и имеет: 5,4-дюймовый жидкокристаллический
дисплей, элементы управления на передней панели, защитные ребра и ручку для переноски,
которую можно фиксировать в различных положениях. При удалении защитных ребер и руч-
ки прибор можно устанавливать в 19-дюймовую стойку.
Принцип действия анализатора основан на цифровой обработке сигналов. Преобразо-
вание сигналов осуществляется быстродействующими 24-разрядными цифро-аналоговыми и
аналого-цифровыми преобразователями.
Анализатор выполняет функции генератора следующих испытательных сигналов: си-
нусоидальные сигналы для измерения АЧХ, линейности уровня и гармонических искажений,
свипирование по уровню и по частоте для синусоидальных сигналов, двухтоновые сигналы
для анализа искажений модуляции и для измерения искажений разностной частоты.
Анализатор реализует следующие функции:
- измерение среднеквадратического значения напряжения переменного тока;
- измерение относительного уровня напряжения;
- измерение напряжения постоянного тока
- измерение гармонических искажений с шумом (THD+N) или отношения полного
сигнала к полному уровню помех (SINAD);
- измерение гармонических искажений, включая шум;
- измерение искажений разностной частоты (интермодуляционных искажений);
- измерение частоты;
- измерение АЧХ;
- перевод абсолютных значений напряжения переменного тока (выраженных в воль-
тах) в относительную форму (выраженных в децибелах).
Метрологические и технические характеристики
от 0,1 Гц до 80 кГц
± 1∙10
-5
(время измерений 10 с);
± 1∙10
-4
(время измерений 1 с).
33 В
от 0 до минус 100 дБ
Диапазон измерений частоты
Пределы допускаемой относительной погрешности
измерений частоты
Максимальное входное напряжение (переменного или
постоянного тока)
Диапазон измерений относительного уровня входного
напряжения (переменного или постоянного тока)
Пределы допускаемой абсолютной погрешности изме-
рений относительного уровня входного напряжения
Неравномерность АЧХ (относительно 1 кГц), не более
Диапазон рабочих частот при измерении гармониче-
ских искажений
± (0,1+0,001∙А) дБ,
где А – предел измерений, дБ.
± 0,1 дБ (от 10 Гц до 20 Гц);
± 0,05 дБ (от 20 Гц до 22 кГц);
± 0,1 дБ (от 22 кГц до 40 кГц);
± 0,25 дБ (от 40 кГц до 80 кГц).
от 20 Гц до 20 кГц
Лист № 2
всего листов 4
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха при температуре 25
о
С, %
– атмосферное давление, кПа
– частота питающей сети, Гц
– напряжение питающей сети переменного тока, В
от 15 до 30
до 80
от 84 до 106
50 ± 1
от 187 до 240
Габариты (Ш×В×Г), мм
Масса, кг
219
´
147
´
350.
9.

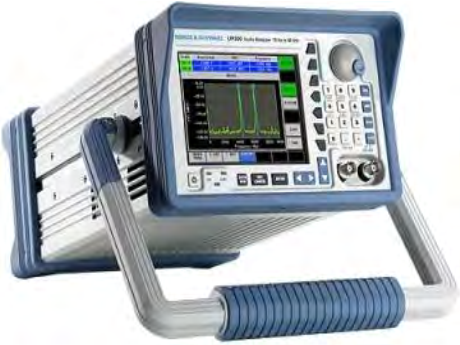

Фотография общего вида:
± 0,7 дБ (гармоники < 50 кГц);
± 1,0 дБ (гармоники < 80 кГц).
Пределы допускаемой абсолютной погрешности изме-
рений относительного уровня гармонических искаже-
ний
Собственные гармонические искажения по входу, не
более
Диапазон измерений напряжения постоянного тока
Пределы допускаемой абсолютной погрешности изме-
рений напряжения постоянного тока
-90 дБ (осн. гарм. от 20 Гц до 5 кГц);
-85 дБ (осн. гарм. от 5 кГц до 15 кГц);
-80 дБ (осн. гарм. от 15 кГц до 20 кГц)
от 0 до 33 В
± (0,01∙U+0,005∙А), В
где U – измеренное значение, В;
А – предел измерений, В.
от 2 Гц до 80 кГц
от 0,1 мВ до 7,5 В
± 86,8 мВ (± 0,1 дБ)
± 0,05 дБ
Диапазон частот внутреннего генератора
Диапазон значений выходного среднеквадратического
напряжения
Пределы допускаемой абсолютной погрешности уста-
новки выходного среднеквадратического напряжения
на частоте 1 кГц
Неравномерность АЧХ генератора (относительно 1
кГц в полосе частот от 20 Гц до 20 кГц), не более
Собственные гармонические искажения (THD-N) по
выходу генератора в полосе частот от 20 Гц до 22 кГц,
не более
-90 дБ
Лист № 3
всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора в виде голографической наклей-
ки, на паспорт – типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– анализатор;
– паспорт.
измерений
Поверка
осуществляется по МИ 1201-86 «ГСИ. Анализаторы спектра последовательного действия.
Методика поверки» и ГОСТ 8.314-78 «ГСИ. Генераторы низкочастотные измерительные. Ме-
тоды и средства поверки».
Перечень основных средств поверки представлен в таблице 1.
Таблица 1
Наименование и тип средства
Метрологические характеристики
Генератор сигналов низкочас- Диапазон частот от 0,01 до 1999999,99 Гц
тотный прецизионный Г3-110δ = ± 3∙10
-7
Генератор сигналов низкочас- Диапазон частот от 10 Гц до 200 кГц
тотный Г3-118δ = ± 1,5∙10
-2
, коэффициент гармоник от 0,002 до 0,05 %
Мультиметр цифровой преци- Диапазон частот от 10 Гц до 100 кГц
зионный Fluke 8508Аδ = ± (0,026∙U
x
+ 0,0025∙U
к
) %
Калибраторуниверсальный Диапазон частот от 10 Гц до 500 кГц
Fluke 5520А Диапазон выходного переменного напряжения от 1 мВ до
1020 В, Δ = ± (0,0035∙U
x
+ 0,00036∙U
к
)
Установка образцовая для по- Диапазон частот от 20 Гц до 200 кГц
верки измерителей нелинейных Диапазон задания коэффициента гармоник от 0,03 до
искажений СК6-10100%
Δ
Кг
= ± (0,006 …. 2) %
Прибор для поверки вольтмет- Диапазон выходного постоянного напряжения от 10 мкВ
ров В1-13до 1000 В
Δ = ± (5∙10
-5
∙U
к
+ 40 мкВ) для поддиапазона 10 В
Δ = ± (5∙10
-5
∙U
к
+ 500 мкВ) для поддиапазона 100 В
Частотомерэлектронно- Диапазон частот от 0,1 Гц до 1 ГГц
счётный Ч3-63
δ
f
= ± (5∙10
-7
+)
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к аудиоанализатору UP350
1. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного напряжения и электродвижущей силы.
3. ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот 1∙10
-2
…2∙10
9
Гц.
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений пере-
менного электрического тока 1∙10
-8
…25 А в диапазоне частот 20…1∙10
6
Гц.
Лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Измерения, предусмотренные законодательством Российской Федерации о техниче-
ском регулировании ?.
Изготовитель
Фирма ROHDE & SCHWARZ GmbH & Co. KG
Mühldorfstr.15, D-81671 München (Германия)
Заявитель
Общество с ограниченной ответственностью «ВИЛКОМ ХОЛДИНГ» (ООО «ВИЛ-
КОМ ХОЛДИНГ»)
Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31, корп. 50
тел./факс: (495) 961-34-43/ (495) 961-34-42
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный
центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский
ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
телефон/факс : (8412) 49-82-65
e-mail:
Аттестат аккредитации: ГЦИ СИ ФБУ «Пензенский ЦСМ» зарегистрирован в Госу-
дарственном реестре средств измерений под № 30033-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«___» __________ 2011 г.
