Номер госреестра:
48601-11
Наименование СИ:
Ключи динамометрические предельные
Обозначение типа:
TBN
Производитель:
Фирма "Torqueleader", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45044
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи динамометрические предельные TBN
Назначение средства измерений
Ключи динамометрические предельные TBN (далее ключи) предназначены для измере-
ния крутящего момента силы при затяжке с нормированной погрешностью резьбовых соединений
с правой и левой резьбой.
Модель
Диапазон
измерений,
Н
×
м
Масса, г,
не более
Наработка
на отказ,
циклов, не
менее
Метрологические и технические характеристики
Пределы допус-Размеры при-
каемой относи-соединитель-
тельной погреш- ных элементов,
ности, %мм
TBN 2 0,2-2 ±4 гнездо 9
´
12
TBN 10 1-10 ±4
гнездо 9
´
12
Габаритные
размеры
(длина) не
более, мм
140
140
110
130
TBN 25G5-25
TBN 255-25
TBN 65 G 10-65
TBN 65 10-65
TBN 135 G 20-135
TBN 135 20-135
TBN 200 40-200
TBN 200 G 40-200
±4
гнездо 9
´
12
265
±4
цилиндр
Æ
16
265
±4
гнездо 9
´
12
302
±4
цилиндр
Æ
16
302
±4
гнездо 9
´
12
408
±4
цилиндр
Æ
16
408
±4
цилиндр
Æ
16
520
±4
гнездо 9
´
12
520
415
415
7505000
750
1050
1050
1470
1470
Диапазон рабочих температур, ºСот минус 5 до +35
Описание средства измерений
Принцип работы ключа заключается в использовании регулируемого предельного меха-
низма, который срабатывает при достижении заданного крутящего момента силы и сигнализиру-
ет об этом «переламыванием» ключа.
Ключ состоит из корпуса, рукоятки, и головной части, шарнирно соединённой с корпу-
сом. Свободный конец головной части может быть выполнен в виде цилиндра, оснащённого фик-
сатором для удержания насадок различной конструкции, или в виде гнезда прямоугольной формы
для установки вставок различной конструкции. Внутри корпуса расположен механизм регулиро-
вания значения крутящего момента силы, при котором происходит срабатывание предельного ме-
ханизма. Доступ к механизму регулирования осуществляется через отверстие в торцевой части
корпуса ключа со стороны рукоятки, которое закрывается крышкой. Необходимое значение кру-
тящего момента силы ключа настраивается на измерителе крутящего момента силы (калибровоч-
ном, поверочном устройстве). При достижении установленного крутящего момента происходит
угловое смещение головной части относительно корпуса («переламывание ключа»).
Ключ имеет несколько типоразмеров: TBN 2, TBN 10, TBN 25, TBN 65, TBN 135, TBN
200, отличающихся диапазоном измерений, размерами, массой и размером присоединительного

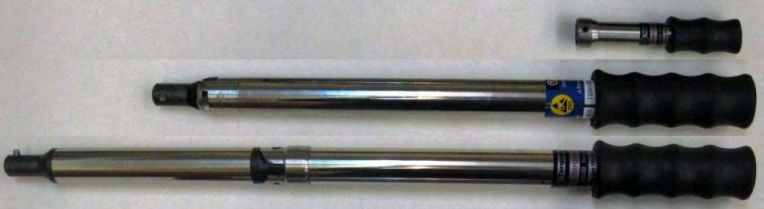

элемента. Внешний вид ключа представлен на рисунке 1.
Места нанесения знака поверки в виде наклеек
Рисунок 1
Лист № 2
всего листов 2
Знак утверждения типа
наносится на корпус ключа, рядом с фирменной наклейкой методом наклейки и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Ключ динамометрический предельный TBN
Руководство по эксплуатации
Упаковка
Ключ для крышки
Ключ для настройки
Методика поверки МП 34-231-2011
Кол-воПримечание
1
1
1
1
1
1в один адрес
Поверка
осуществляется по документу «ГСИ. Ключи динамометрические предельные TSN, TBN. Методи-
ка поверки» МП 34- 231-2011, утвержденному ФГУП «УНИИМ» в 2011 году.
Эталоны, применяемые при поверке: установки для поверки моментных ключей эталон-
ные 2-го разряда по ГОСТ 8.541-86, диапазон (0,2-200) Н
×
м, относительная погрешность ±1 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации «Ключи динамометриче-
ские предельные TBN».
Нормативные документы, устанавливающие требования к ключам динамометрическим
предельным TBN
1 ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых со-
единений. Ключи моментные, общие технические условия (в части требований безопасности)».
2 ГОСТ 8.541-86 «ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений крутящего момента силы».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации опас-
ного производственного объекта.
Изготовитель
«Torqueleader», Великобритания
Адрес: Tannery Lane, Gosden Common, Bramley, Guilford, Surrey GU5 0AJ
Заявитель
Общество с ограниченной ответственностью «Гедоре Веркцойге» (ООО «Гедоре Веркцойге»)
Юридический адрес: 109518, г. Москва, ул. Новаторов, д. 1, Тел. (495) 988-20-00 , Факс
(495) 988-57-57, Е-mail:
Сайт
Испытательный центр
Государственныйцентр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail:
Зарегистрирован в Госреестре под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.
«____» __________ 2011 г.
