Номер госреестра:
48588-11
Наименование СИ:
Стенды тормозные силовые
Обозначение типа:
STENTOR
Производитель:
ООО "ВЕСКОМ", г.Челябинск; ООО "АйТиМоторс", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45026
об утверждении типа средств измерений
Лист № 1
всего листов 5
Описание типа средства измерений
Стенды тормозные силовые STENTOR
Назначение средства измерений
Стенды тормозные силовые STENTOR предназначены для измерения тормозной силы,
нагрузки на ось автомобиля, удельной тормозной силы, усилий прикладываемых к органам
управлениятормознымисистемами, и оценки показателей эффективности рабочей и стояночной
тормозных систем транспортных средств.
Описание средства измерений
Принцип действия стендов заключается в принудительном вращении с заданной скоро-
стью колес одной (диагностируемой) оси автомобиля опорными роликами с последующими
измерениями сил, возникающих на их поверхности при торможении.
Конструктивной основой стенда является опорное устройство, состоящее из двух блоков
роликов. Привод каждой пары роликов осуществляется от балансирно подвешенного мотор -
редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. Корпуса
мотор - редукторов установлены в подшипниковых опорах. Реактивные моменты корпусов
мотор - редукторов при торможении через рычаг воспринимаются датчиками силы, преобра-
зующими усилие в электрические сигналы, пропорциональные измеряемым тормозным силам
левого и правого колес диагностируемой оси автомобиля. Сигналы с датчиков поступают в
блок управления стендом, где преобразуются в цифровые значения тормозных сил и отобра-
жаются на дисплее информационного табло. При необходимости, данные могут передаваться
на персональный компьютер. Диаметр роликов и расстояние между ними выбраны для обес-
печения устойчивого положения автомобилей при испытаниях тормозной системы.
Измерение статической нагрузки, приходящейся на ось автомобиля, производится датчи-
ками, установленными между рамой блока роликов и регулируемыми опорами стенда. Элек-
трические сигналы с датчиков, пропорциональные весу диагностируемой оси транспортного
средства, поступают в блок управления стендом, где преобразуются в цифровые значения веса
колеса или оси автомобиля и отображаются на дисплее информационного табло. При необхо-
димости, данные могут передаваться на персональный компьютер.
Все модели стендов оснащаются встроенной системой взвешивания транспортных
средств, системой блокировки двигателей привода и (или) выталкивающим устройством. Все
модели стендов дополнительно могут быть укомплектованы датчиком для измерения силы,
создаваемой на органах управления тормозной системой, устройством измерения давления в
контуре пневматической тормозной системы, устройством имитации нагрузки на ось грузово-
го транспортного средства либо устройством подъема роликовой секции.
Стенды при проверке и оценке показателей эффективности тормозной системы и устой-
чивости транспортных средств обеспечивают измерение следующих параметров:
-тормозной силы, развиваемой каждым колесом автомобиля;
-усилия прокручивания незаторможенных колес;
-тормозных сил, развиваемых стояночной тормозной системой;
-нагрузки на ось автомобиля (нагрузка может быть пересчитана в значение снаряжен-
ной массы, приходящейся на ось автомобиля);
-удельной тормозной силы;
-усилий, прикладываемых корганамуправлениятормознымисистемами;
-изменения давления (утечка) в контуре пневматическойтормознойсистемы;
-временисрабатываниятормозной системытранспортных средств.

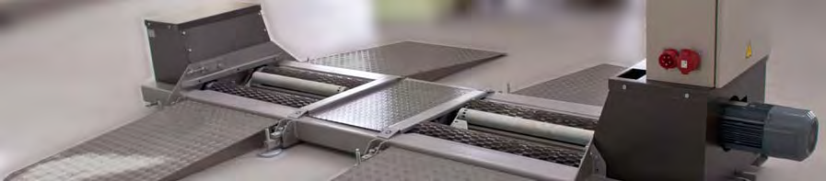

Общий вид стенда представлен на рисунке 1.
Лист № 2
всего листов 5
Рисунок 1- Стенды тормозные силовые STENTOR
Стенды выпускаются различных модификаций, отличающихся габаритными размерами,
максимальными нагрузками на ось транспортных средств, конструктивным исполнением,
массой, и имеют обозначение STENTOR–PC, где:
- P – максимальная нагрузка на ось, тонн;
- C – конструктивное исполнение стенда (М - для напольной установки, S – для стацио-
нарной установки в технологические приямки);
- F - стенды оборудованные частотными преобразователями для поддержания равных
скоростей вращения левого и правого блока роликов.
Пример записи обозначения стенда с максимальной нагрузкой на ось 16 тонн, напольно-
го исполнения, оборудованного частотными преобразователями при заказе и в документации
другой продукции, в которой они могут быть применены:
STENTOR -16МF ТУ 4577-012-45627446-10
Программное обеспечение
Стенды тормозные силовые STENTOR имеют встроенное программное обеспечение.
Встроенное программное обеспечение (ПО) обеспечивает измерение и отображение
цифровых значений тормозных сил на информационном табло. Программное обеспечение
идентифицируется при включении питания тормозного стенда путем вывода на экран иденти-
фикационного наименования, номера версии и контрольной суммы.
Стенды тормозные силовые STENTOR имеют защиту встроенного программного обес-
печения от преднамеренных или непреднамеренных изменений, реализованную изготовите-
лем на этапе производства путем установки системы защиты микроконтроллера от чтения и
записи. Уровень защиты «С» по МИ 3286–2010.
Лист № 3
всего листов 5
Таблица 1 – Идентификационные данные ПО
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
STENTOR
N-162T
Номер версии
(идентифика-
ционный
номер) про-
граммного
обеспечения
U-01.00
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сум-
ма исполняемого
кода)
C 7203
16 битная сумма
Влияние встроенного программного обеспечения учтено при нормировании метроло-
гических характеристик.
Метрологические и технические характеристики
от 0,1 до 14
от 0,1 до 35
от 0,1 до 42
от 0,1 до 50
от 0,5 до 40
от 0,5 до 100
от 0,5 до 160
от 0,5 до 200
±20
±20
±20
±20
4,5
3
3
2
от 800 до 2800
от 800 до 3000
от 800 до 3000
от 800 до 3000
1. Основные метрологические и технические характеристики стендов приведены в таблице 2.
Таблица 2
НаименованиеSTENTOR-4STENTOR-10STENTOR-16STENTOR-20
характеристики
Максимальнаянагрузкана
ось, т
4101620
20
2
20
2
20
2
20
2
Диапазон измерений тормоз-
ной силы транспортного сред-
ства, кН
Пределыдопускаемыхпо-
грешностей измерений тор-
мозной силы транспортного
средства:
- от 0,1 до 1 кН (абсолютная), Н
- свыше 1кН (приведенная), %
Диапазон измерений статиче-
ской нагрузки на ось транс-
портного средства, кН
Пределыдопускаемойпо-
грешности измерений стати-
ческой нагрузки на ось транс-
портного средства:
- от 0,5 до 10 кН (абсолют-
ная), Н
- свыше 10 кН (приведенная), %
300
3
300
3
300
3
300
3
Диапазон измерений сил, при-
кладываемых к органам управле-
ниятормознымисистемами, Н
от 20 до 1000
от 20 до 1000
от 20 до 1000
от 20 до 1000
220
250
300
300
Пределы допускаемой абсо-
лютной погрешности измере-
ний усилий, прикладываемых к
органам управления тормозны-
мисистемами, Н
Скорость движения транспо-
ртного средства, имитируемая
на стенде, км/ч, не более
Диаметр ролика, мм, не более
Ширина колесной базы про-
веряемого автомобиля, мм
Наименование
характеристики
Лист № 4
всего листов 5
STENTOR-4STENTOR-10STENTOR-16STENTOR-20
не
Габаритные размеры, мм,
более:
- опорного устройства
- блока управления
- информационного табло
4500х1500х1500
1000х800х300
1000х1000х300
5000х2000х1500
1200х1000х400
1000х1000х300
5500х2500х2000 5500х2500х2200
1200х1000х400 1200х1000х400
1000х1000х300 1000х1000х300
Масса, кг., не более:
- опорного устройства 1000
- блока управления 200
- информационного табло 100
3000 3500 4000
200 200 200
100 100 100
2.Условия эксплуатации:
диапазон температуры окружающего воздуха, °С………..…………от минус 15 до + 50
относительная влажность, %, не более........................................................................ 90
3.Электропитание от трехфазной сети переменного тока:
Напряжение, В………………………………………………………………….от 342 до 418
Частота, Гц………………………………………………………………………...от 49 до 51
4.Потребляемая мощность стенда, кВ.А, не более………………………………...30
5.Средний срок службы, лет………………………………………………………….8
6.Средняя наработка на отказ, ч……….…………………………………………5000
Метрологические характеристики стенда определяются значениями калибровочных ко-
эффициентов, которые хранятся в энергонезависимой памяти прибора, защищены от измене-
ния пломбируемым переключателем и проверяются по контрольной сумме автоматически при
включении питания прибора.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на табличку, расположенную на
блоке управления.
Комплектность средства измерений
В комплект поставки стенда силового тормозного STENTOR входят:
1.Устройство опорное- 1 шт;
2.Блок управления- 1 шт;
3.Табло информационное- 1 шт;
4.Комплект инструмента и принадлежностей- 1 шт;
5.Комплект эксплуатационной документации- 1 шт;
6.Методика поверки- 1 шт.
По отдельному заказу поставляются:
1.Пандус для въезда и съезда транспортного средства- 4 шт;
2.Датчик измерения силы, создаваемой на
органах управления тормозной системой- 1 шт;
3.Устройство изменения давления в контуре
пневматической тормозной системы- 1 шт;
4.Калибровочное устройство (рычаг)- 1 шт;
5.Устройство имитации нагрузки на ось- 1 шт;
6.Устройство подъема роликовой секции- 1 шт.
Поверка
осуществляется по документу МП-242-1243-2011 «Стенды тормозные силовые STENTOR.
Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12 октяб-
ря 2011 г.
Лист № 5
всего листов 5
Основные средства поверки:
- гири класса точности (М
1
) по ГОСТ 7328-2001;
- уровень брусковый по ГОСТ 9392-89;
- линейка измерительная металлическая 1000 мм по ГОСТ 427-75;
- калибровочное устройство из комплекта поставки.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «СТЕНД СИЛОВОЙ ТОРМОЗНОЙ
«STENTOR». Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к стендам тор-
мозным силовым STENTOR
1. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техни-
ческому состоянию и методы поверки», изменение № 1 от 01.03.2006.
2. Технический регламент "О безопасности колесных транспортных средств", утвер-
жденный Постановлением Правительства Российской Федерации от 10 сентября 2009
г. №720.
3. ГОСТ 8.065 «ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений силы»
4. Технические условия 4577-012-45627446-10.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям; осуществления мероприятий государственного контроля
(надзора).
Изготовители
Общество с ограниченной ответственностью «ВЕСКОМ»,
454091, г. Челябинск, ул. Цвиллинга 55А, офис 23
Тел: (351) 237-13-44
Обществом с ограниченной ответственностью «АйТиМоторс»,
454091, г. Челябинск, ул. Цвиллинга 55А, офис 25
Тел: (351) 260-50-57
Заявитель
ООО "ВЕСКОМ", 454091, г. Челябинск, ул. Цвиллинга, д.55-А, офис 23,
Тел/факс (351) 237-13-44; 268-41-52.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр.,
19 Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
регистрационный номер в Государственном реестре 30001-10.
Заместитель Руководителя
Федерального агентства по техническому
Регулированию и метрологии
______________ Е.Р. Петросян
М.П.
«____»_______________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21107-01 | Стенды для поверки вычислителей | СКВ | ООО НПФ "Динфо", г.Москва | 1 год | Перейти |
| 18283-99 | Стенды диагностические разности углов поворота колес | SAXON SD | Фирма "SAXON", Германия | 1 год | Перейти |
| 16910-97 | Стенды динамической проверки автомобилей | HEKA UNIVERS | Фирма "HEKA Auto Test GmbH", Германия | 1 год | Перейти |
| 49495-12 | Стенды измерительные бокового увода автомобилей | 44100-D-BMUX, 44101-L-DMUX, 52100, 53300PL, 8610PL, 8610T | Фирма "ACTIA MULLER", Франция | 1 год | Перейти |
| 18602-99 | Стенды тормозные | СТМ | ЗАО НПФ "Мета", г.Жигулевск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
