Масс-спектрометр с индуктивно связанной плазмой X SERIES 7, ГРСИ 48554-11
Номер госреестра:
48554-11
Наименование СИ:
Масс-спектрометр с индуктивно связанной плазмой
Обозначение типа:
X SERIES 7
Производитель:
Фирма "Thermo Electron Corporation", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ X 0433
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44847
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7»
Назначение средства измерений
Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» предназначен для
измерения массовой концентрации различных элементов в пробах веществ и материалов,
растворах, продуктах питания, почвахи т.д.
Описание средства измерений
Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» представляет собой
стационарный лабораторный прибор, в котором реализован метод масс-спектрометрии с
ионизацией определяемыхэлементов в высокочастотной аргоновой плазме.
Управляемый и контролируемый компьютером масс-спектрометр состоит из источника
ионов – блока индуктивно-связанной плазмы, системы ионных линз, вакуумной системы и масс-
анализатора. Масс-спектрометр оснащен специальной системой, устраняющей разряд между
плазмой, и пробоотборным конусом перехода междувакуумной системой и аргоновой плазмой.
Источник ионов масс-спектрометра состоит из радиочастотного генератора, работающего
на частоте 27,12 МГц с мощностью, подводимой к плазме от 100 до 1600 Вт и блока ввода пробы,
который включает горизонтально расположенную горелку, распылительную камеру, распылитель
и перистальтический насос.
Исследуемая проба с помощью перистальтического насоса поступает в распылитель и
затем в виде аэрозоля транспортируется потоком аргона в высокотемпературную зонуплазмы. Под
действием высокой температуры вещество испаряется и ионизируется. Выделившиеся ионы с
помощью ионных линз отделяются от фотонов и нейтральных частиц и попадают в
квадроупольный масс-анализатор.
В масс-анализаторе, в зависимости от отношения массы к заряду, осуществляется
разделение ионов. Регистрация ионов осуществляется с помощью умножителя, который может
работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает
динамический диапазон 10
9
.
Масс-спектрометр может поставляться с системой удаления молекулярных ионов,
автосамплером для автоматической подачи 2 проб, с приставкой лазерного пробоотбора для
анализа твердых проб без растворения.

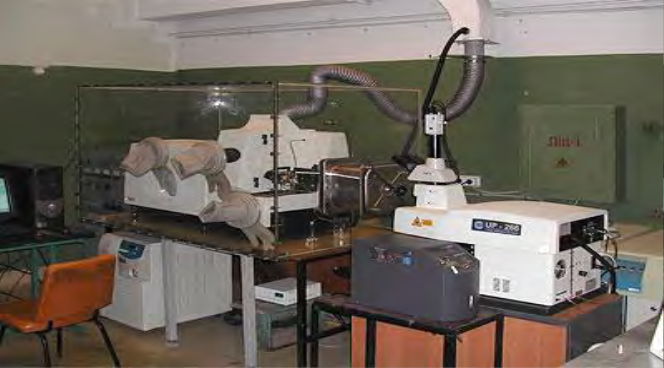

Рисунок 1 – Общий вид масс- спектрометра с индуктивно-связанной плазмой
« X SERIES 7»
Лист № 2
Всего листов 4

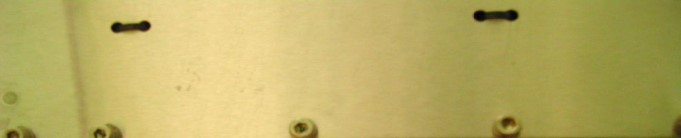

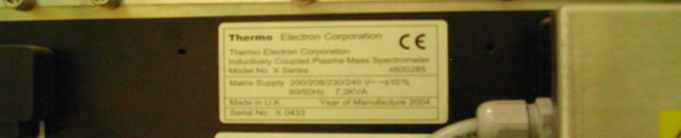

Рисунок 2 – Масс-спектрометр с индуктивно-связанной плазмой « X SERIES 7» - вид сзади
1 - маркировка; 2- место пломбирования;
Программное обеспечение
Управление процессом измерения и обработки выходной информации осуществляется от
компьютера с помощью программного обеспечения PlasmaLab (далее по текстуПО).
Программным образом осуществляется настройка масс-спектрометра, оптимизация его пара
метров, управление работой, обработка выходной информации, печать и запоминание результатов
анализа.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО масс-спектрометра с индуктивно-связанной плазмой «X
SERIES 7» представлены в таблице 1.
Наименова-
ние ПО
Идентификационное
наименование ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификат
ора ПО
Программное
обеспечение
PlasmaLab
PlasmaLab.exe
V2.3.0
F1361905AFA0E2C6
D4F09DFC916C63FE
MD5
Таблица 1
Номер
версии
(идентифик
ационный
номер)
ПО
12
Лист № 3
Всего листов 4
Метрологические и технические характеристики
представлены в таблице 2.
Наименование характеристики
5
Таблица 2
Значение
характеристики
Относительное среднеквадратическое отклонение (ОСКО) измерений
массовой концентрации
208
Pb,
56
Fe,
59
Co, %, не более
Предел обнаружения, мкг/дм
3
, не более
0,2
4,5
220 В/50
1095x759x635
150
Потребляемая мощность питания от электрической сети:
напряжением, кВт
частотой, Гц
Габаритные размеры, мм
Масса, кг
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха, %, не более
атмосферное давление, мм рт. ст.
15÷35
80
760 ± 60
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным способом и на
корпус масс-спектрометра в виде наклейки.
Комплектность средства измерений
представлена в таблице 3
1
1
Таблица 3
Наименование
Масс-спектрометр «X SERIES 7»
Количество, шт
1
Руководство по эксплуатации «Масс-спектрометр с индуктивно-
связанной плазмой «X SERIES 7»
Методика поверки «Масс-спектрометр с индуктивно-связанной
плазмой «X SERIES 7» Методика поверки № МП 56.Д4-11»,
Поверка
осуществляется по документу «Масс-спектрометр с индуктивно-связанной плазмой «X
SERIES 7». Методика поверки № МП 56.Д4-11», утвержденной ФГУП «ВНИИОФИ» 21 ноября
2011 г.
Основные средства поверки:
Государственные стандартные образцы состава растворов ионов металлов ГСО 7780-2000
(Литий), ГСО 7880-2001 (Кобальт), ГСО 7477-98 (Висмут), Индий ВЧ по ГОСТ 10297-94.
Сведения о методиках (методах) измерений
«Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7». Руководство по
эксплуатации п. Е (Работа с PlasmaScreen).
Лист № 4 Trial
листов 4
Нормативные и технические документы, устанавливающие требования к масс-
спектрометру «X SERIES 7»
Техническая документация фирмы «Thermo Electron corporation», Великобритания.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности при выполнении работ по оценке соответствия
промышленной продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям;
Изготовитель
«Thermo Electron corporation», Великобритания
Ion Path Road Three Winsford Chehire CW7 3BX, UK
Tel: 44(0)1606 548 100
Заявитель
ОАО «ВНИИНМ им. академика А.А. Бочвара»
123060 Москва, а/я369
Телефон 8(499)190-4994
http//
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений»(ГЦИСИФГУП«ВНИИОФИ»),аттестатаккредитации
государственного центра испытаний (испытательной, измерительной лаборатории) средств
измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»_____________2011 г.
