Счетчики электрической энергии трехфазные Альфа АS1440, ГРСИ 48535-17
Номер госреестра:
48535-17
Наименование СИ:
Счетчики электрической энергии трехфазные
Обозначение типа:
Альфа АS1440
Производитель:
ООО "Эльстер Метроника", г.Москва
Межповерочный интервал:
14 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65794
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные Альфа АS1440
Назначение средства измерений
Счетчики электрической энергии трехфазные Альфа АS1440 (далее потексту -
счетчики) предназначены для измерений и учета активной и реактивной энергии в трехфазных
цепях переменного тока промышленной частоты, трансформаторного или непосредственного
включения, в одно- и многотарифном режимах, измерений и отображения параметров
трехфазной электрической сети (силы токов, напряжений, частоты, коэффициента мощности).
Описание средства измерений
Принцип действия счетчиков основан на измерении мгновенных значений сигналов
силы тока и напряжения с последующей математической обработкой и интегрированием во
времени. Измерение и математическая обработка сигналов силы тока и напряжения
осуществляется специализированной микросхемой, выдающей импульсы пропорциональные
потребляемой энергии в счетный механизм счетчика. Счетный механизм представляет собой
измерительную микросхему.
Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов
тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений.
В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых
поступают на вход измерительной микросхемы (Digital Signal Processor DSP). Измеряемое
напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно
на измерительную микросхему.
Измерительная микросхема (DSP) осуществляет выборки входных сигналов токов и
напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и
выполняет различные вычисления для получения всех необходимых величин. С выходов DSP
на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной
энергии. Микроконтроллер осуществляет дальнейшую обработку полученной от DSP
информации и накопление данных в энергонезависимой памяти (EEPROM), также микроконтроллер
осуществляет управление отображением информации на жидкокристаллический индикатор,
выводом данных по энергии на выходные импульсные устройства и обменом по цифровому
интерфейсу.
Счетчики могут использовать различные типы связи: импульсные каналы, ИРПС
«токовая петля», цифровые интерфейсы RS 232 или RS 485, а также подключаемые модули
GSM, PLC или радиосвязи.
Процессизмеренийиуправлениявсемиузламисчетчикаосуществляется
микроконтроллером, который реализует алгоритмы в соответствии со специализированной
программой, записанной в его памяти. Измеренные данные, параметры конфигурации, хранятся
в энергонезависимой памяти и могут быть считаны по интерфейсу.
Функциональныевозможностисчетчиковотраженывусловномобозначении
модификаций, представленных на рисунке 1.
При отсутствии в счетчике дополнительных функций, обозначаемых индексами «RА»,
«L», «М», «Q», «N», «U», «K», «W», «S», «B», эти индексы в обозначении модификации
отсутствуют. Отсутствие индекса «Q» означает измерение параметров сети без нормирования
погрешности измерений.
Недопустимо сочетание символов «S» и «B» в обозначении модификации.
При отсутствии в счетчике модуля коммуникации: GSM-модема (индекс «GS» в
обозначении модификации), GPRS-модема (индекс «GP» в обозначении), RF модуля (индекс
«RF» в обозначении), PLC-модема (индекс «PL» в обозначении), Ethernet модуля (индекс «En»
в обозначении модификации) его индекс в обозначении модификации счетчика отсутствует.
Лист № 2
Всего листов 8
Пример записи модификации счетчика - AS1440-111-RALQ-P4U-B-GS
Альфа АS1440
AS1440 -111- RALQ - P4U - B- GS
Класс точности
Класс точности 0,5S5
Класс точности 11
Класс точности 22
Напряжения (элементность счетчика)
3×57,7/100 В (трехэлементный счетчик)1
3×127/220 В (трехэлементный счетчик)2
3×220/380 В (трехэлементный счетчик)3
Токи (тип включения)
1 (2) A (трансформаторное включение)1
5 (10) A (трансформаторное включение)2
5 (100) A (непосредственное включение)3
Измерение энергии и наличие функций
Измерение активной и реактивной энергии в одном направленииR (T)
(Измерение активной энергии в многотарифном режиме)
Измерение активной и реактивной энергии в двух направленияхRA
Графики нагрузки по энергии и графики по параметрам сети L
Измерение активной энергии по модулю M
Измерение параметров сети с нормированной погрешностью Q
Функция "Чтение без питания" N
Реле и вспомогательные входы
Импульсные каналы/ управляющие выходы (от одного до четырех)P1-P4
Управляющие входы (два) U
Размыкающее реле (контактор) для счетчиков непосредственного включения К
Дополнительное питание W
Цифровые интерфейсы
Цифровой интерфейс RS232 S
Цифровой интерфейс RS485 B
Модули коммуникации
GSM-модем
GS
GPRS-модемGP
PLC-модем
PL
RF модуль
RF
Ethernet модуль
En
Рисунок 1 - Структура условного обозначения модификаций счетчиков
Соответствие классов точности счетчиков Альфа АS1440 непосредственного и
трансформаторного включений по активной и реактивной энергии приведены в таблице 1.
Таблица 1 - Соответствие классов точности счетчиков
Измеряемая энергияКласс точности счетчика
Активная 0,5S 12
Реактивная122
Лист № 3
Всего листов 8

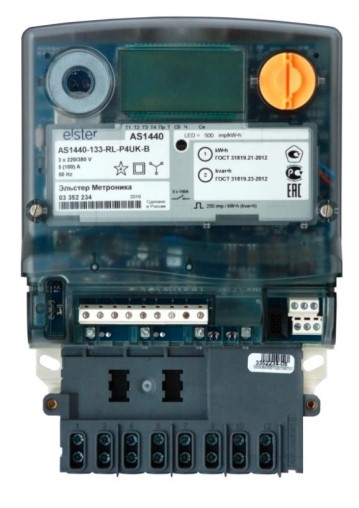

Рисунок 2 - Общий вид счетчика
Программное обеспечение
В счетчиках Альфа АS1440 все измерения и вычисления выполняет ЦСП (цифровой
сигнальный процессор), в который, в процессе изготовления счетчика, загружается внутреннее
программное обеспечение «Счетчики электрической энергии трехфазные «Альфа АS1440»
(далее по тексту - ПО «Альфа АS1440»), которое является метрологически значимым.
Номера версий и цифровые идентификаторы ПО «Альфа АS1440» можно получить
с помощью программы «аlphaSET».
Идентификационные данные ПО «Альфа АS1440» указаны в таблице 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
«Альфа AS1440»
Алгоритм вычисления контрольной суммы
исполняемого кода
CRC
Таблица 2 - Идентификационные данные программного обеспечения
Номер версии (идентификационный номер) ПО 9.20
9.219.30
9.319.329.33
Цифровой идентификатор ПО3D03
CE07 FE63
F9DB 9C77 7945
Фотография общеговида счетчика с указанием схемыпломбировки от несанкционированного
доступа представлена на рисунке 2.
1 - пломба ОТК завода-изготовителя
2 - пломба кнопки "RESET"
3 - пломба поверителя
4 - пломба энергоснабжающей организации
2
3
1
4
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Номинальные значения напряжения (U
ном
), В
Рабочий диапазон частот, Гц
от 47,5 до 52,5
±0,5
Значение
Примечание
Таблица 3 - Метрологические характеристики
Наименование характеристики
Классы точности:
- по активной энергии ГОСТ 31819.22-2012
- по активной энергии ГОСТ 31819.21-2012
- по реактивной энергии ГОСТ 31819.23-2012
0,5S
1; 2
1; 2
Допускаются:
3×63/110
3×230/400
Рабочий диапазон напряжений, В
Номинальный I
ном
(максимальные) ток, А
Базовый I
б
(максимальный) ток, А
Номинальное значение частоты, Гц
3×57,7/100
3×220/380
от 0,8·U
ном
до
1,15·U
ном
1 (2), 5 (10)
5 (100)
50
60 - по заказу
от 57 до 63 -
по заказу
Пределы абсолютной погрешности внутренних
часов, с/сут, не более
Счетчики Альфа АS1440 класса точности 0,5S, имеющие индекс «Q» в обозначении
модификации, измеряют параметры сети с нормированной погрешностью. Диапазоны,
в которых нормируется сила переменного тока, напряжение переменного тока и коэффициент
мощности, совпадают с соответствующими диапазонами измерений, в которых эти измерения
реализуются счетчиками класса точности 0,5S.
Диапазоны измерений и пределы допускаемой основной относительной погрешности
измерений параметров электрической сети для счетчиков с индексом «Q» в обозначении
модификации приведены в таблице 4.
±0‚5
±0,5
±0‚01
Таблица 4 - Метрологические характеристики счетчиков электрической энергии трехфазных
Альфа АS1440 с индексом «Q»
Наименование характеристикиЗначение
Пределы допускаемой основной относительной погрешности
измерения напряжения в рабочем диапазоне напряжений, %
Пределы допускаемой основной относительной погрешности
измерения тока в диапазоне (0,1 - I
макс
) А, %
Пределы допускаемой погрешности измерения частоты напряжения
в диапазоне (47,5 - 52,5) Гц, Гц
Пределы допускаемой погрешности измерения коэффициента мощности
в диапазоне (0,5 (инд.) -1- 0,5 (емк.)) при значениях тока (0,1 - I
макс
) А
±0‚01
Дополнительные погрешности измерений параметров сети, вызываемые изменением
влияющих величин, не превышают пределов, установленных в ГОСТ 31819.22-2012 для
счетчиков класса точности 0,5S.
Лист № 5
Всего листов 8
0,001 I
ном
0,002 I
ном
0,004 I
б
0,005 I
б
При
коэффициенте
мощности,
равном 1
Длительность выходных импульсов, мс
120
от 300 до 19200
8 разрядов
Есть
Есть
Есть
Есть
Есть
Сохранение данных в памяти, лет
30
Самодиагностика счетчика
Есть
Значение
2
от 1 до 10000
Примечание
3
Задается
программно
0,7 (0,8)
0,7 (0,8)
0,01 (0,01)
Таблица 5 - Основные технические характеристики
Наименование характеристики
1
Диапазон значений постоянной счетчика по
импульсному выходу, имп/(кВт·ч)
[
имп/(квар·ч)
]
Стартовый ток (чувствительность), А:
- класс точности 0,5S
- класс точности 1 (трансформаторное
включение)
- класс точности 1 (непосредственное
включение)
- класс точности 2 (непосредственное
включение)
Потребляемая мощность на фазу по цепям
напряжения, Вт (В·А), не более:
- трансформаторное включение
- непосредственное включение
Потребляемая мощность по цепям тока при Iном
(трансформаторное вкл.), Вт (В·А)
Параметры импульсного выхода:
- напряжение, В, не более
- ток, мА
27
25
Возможно
другое
значение по
заказу
до 4-х
Скорость обмена информацией при связи со
счетчиком по цифровым интерфейсам, бит/с
Количество тарифных зон
Разрядность ЖКИ
- дробная часть (количество знаков после
запятой) программируется
Защита от несанкционированного доступа:
- пароль счетчика
- аппаратная блокировка
- контроль снятия крышки зажимов
- контроль снятия кожуха
- аппаратная защита метрологически
значимой части
При
отсутствии
питания
Выполняется
при
включении
питания, а
также после
каждого
обмена через
оптический
порт
Лист № 6
Всего листов 8
276
170
80
Степень защиты по ГОСТ 14254-96
IP52
от -40 до +70
2
3
1,5
1,9
Продолжение таблицы 5
1
Масса, кг, не более:
- без размыкающего реле
- с размыкающим реле
Габаритные без размыкающего реле, мм, не более
- высота
- ширина
- длина
Габаритные с размыкающим реле, мм, не более
- высота
- ширина
- длина
Средняя наработка до отказа, ч, не менее
Срок службы, лет, не менее
Класс защиты по ГОСТ Р 51350-99
306
170
80
120000
30
II
Счетчик
предназначен
для установки
внутри
помещений
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность,
(неконденсирующаяся), %, не более
- атмосферное давление кПа (мм рт. ст.)
95
от 60 до 106,7
(от 460 до 800)
Цена единицы младшего разряда параметров электрической сети, выводимых на ЖКИ,
приведена в таблице 6.
Наименование параметра
0,01
Таблица 6 - Цена единицы младшего разряда
Цена единицы младшего
разряда
0,1 В
0,1 А
Напряжения фаз А, В, С
Токи фаз А, В, С
Коэффициент мощности трехфазной сети, коэффициент
мощности фаз А, В, С
Частота измеряемой сети
0,01 Гц
Во внутренних регистрах счетчика параметры электрической сети хранятся с дробной
частью не менее четырех разрядов.
Знак утверждения типа
наносится на щиток счетчика методом трафаретной печати и на титульный лист паспорта и
руководства по эксплуатации типографским способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
Наименование
Счетчик
Паспорт
Руководство по эксплуатации
Методика поверки
Программное обеспечение на CD-R
Упаковочная тара
Обозначение
Альфа АS1440
ДЯИМ.411152.020 ПС
ДЯИМ.411152.020 РЭ
РТ-МП-4129-551-2016
alphaSET
-
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу РТ-МП-4129-551-2017 «ГСИ. Счетчики электрической энергии
трехфазные Альфа АS1440. Методика поверки», утвержденному ФБУ «Ростест-Москва»
30.01.2017 г.
Основные средства поверки:
-
калибратор переменного тока «РЕСУРС-К2» (регистрационный номер в Федеральном
информационном фонде № 31319-12);
-
установка для проверки электрической безопасности GPI-725 (регистрационный
номер в Федеральном информационном фонде № 19971-00);
-
система поверочная переносная PTS 3.3C (регистрационный номер в Федеральном
информационном фонде № 60751-15);
-
устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном
информационном фонде № 41681-12).
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013 «ГСИ. Государственная поверочная
схема для средств измерений электрической мощности и электрической энергии в диапазоне
частот от 1 до 2500 Гц»
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в месте, указанном на рисунке 2, и в паспорте или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным Альфа АS1440
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S
Лист № 8
Всего листов 8
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
ТУ 4228-014-29056091-11 Счетчики электрической энергии трехфазные Альфа AS1440.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Эльстер Метроника»
(ООО «Эльстер Метроника»)
ИНН 7722000725
Адрес: 111141, 1-й проезд Перова Поля, дом 9, стр. 3 г. Москва, Россия
Телефон: 8 (495) 730-02-85
Факс: 8 (495) 730-02-81
Web-сайт: http://www. elster.ru;
E-mail:
http://www. elster.ru;
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53081-13 | Расходомеры-счетчики газа бытовые с коррекцией | РСГБ-01 G1,6 (G2,5; G4,0) | ЗАО "Газдевайс", пос.совхоза им.Ленина | 10 лет | Перейти |
| 59729-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ филиала ОАО "ОГК-2" - Рязанская ГРЭС | Нет данных | ОАО "Электроцентроналадка", г.Москва | 4 года | Перейти |
| 14415-95 | Счетчики электрической энергии однофазные одно и двухтарифные | А1-5, А1-5Д | СП "ЛЭМЗ-Болэлектро", г.С.-Петербург | 16 лет | Перейти |
| 13677-06 | Счетчики электрической энергии однофазные электронные | СЭТ1 | ФГУП "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 16 лет | Перейти |
| 48454-11 | Счетчики электрической энергии статические | МАЯК 101АД | ООО "ТехноЭнерго", г.Нижний Новгород | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
