Номер госреестра:
48504-11
Наименование СИ:
Толщиномеры ультразвуковые
Обозначение типа:
38DL PLUS
Производитель:
Фирма "Olympus Scientific Solutions Americas", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44785/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые 38DL PLUS
Назначение средства измерений
Толщиномеры ультразвуковые 38DL PLUS предназначены для измерений толщины
изделий из неметаллических и металлических материалов, в т.ч. подверженных коррозии или
эрозии.
Описание средства измерений
Принцип действия толщиномеров ультразвуковых 38DL PLUS основан на измерении
времени с момента генерации зондирующего импульса преобразователем и до получения
отраженного эхо-сигнала от противоположной стороны объекта контроля.
В толщиномерах используется контактный способ обеспечения акустической связи
преобразователясобъектомконтроляпутемприжатияконтактнойповерхности
преобразователя к поверхности контролируемого объекта на участке измерения.
Конструктивнотолщиномерыимеютпортативноеисполнениеисостоятиз
электронного блока в защитном резиновом чехле и преобразователя, соединенных кабелем.
На передней панели корпуса электронного блока толщиномера расположены
жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса
расположен герметичный аккумуляторный отсек и подставка. На верхней панели корпуса
расположены разъемы для подключения преобразователей, разъем USB/RS-232 и разъем для
подключения зарядного устройства. На боковой панели корпуса расположен отсек с разъемами
VGA, USB для подключения к внешнему устройству (монитор, проектор, компьютер), и слотом
для карты памяти MicroSD.
На дисплее электронного блока отображаются результаты измерений в режиме
реального времени в виде измеренных значений толщины, А-скан, а также установленные
параметры. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96
IP 67.
Толщиномерымогутбытьоснащеныультразвуковымипреобразователями,
изготавливаемые компанией «Olympus Scientific Solutions Americas», США, под торговыми
марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-одноэлементные контактные серий M, A, C, V, SUC;
-раздельно-совмещенные серий D, MTD;
-с линией задержки серий M, V, SCD, SCDR, HC;
-иммерсионные серий M, A, V, C;
-электромагнитный акустический модели E110-SB.
В комплект поставки толщиномеров входит калибровочный образец для проверки
работоспособности.
Лист № 2
Всего листов 4

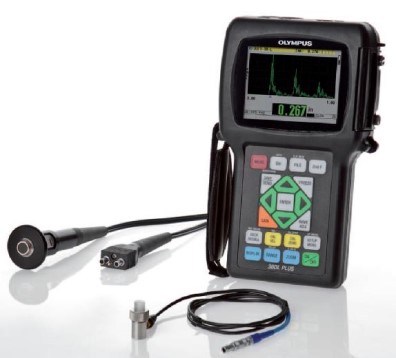

Рисунок 1 - Внешний вид толщиномеров 38DL PLUS
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение «38DL Plus». Программное
обеспечение идентифицируется при каждом включении толщиномера путем вывода на дисплей
электронного блока номера версии.
Программное обеспечение предназначено для:
-
сбора, обработки и хранения данных,
-
настройки толщиномера,
-
визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Другие идентификационные данные (если имеются)
-
Таблица 1
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
38DLPlus
1.17
9F96092E
(рассчитан по алгоритму CRC32)
Принормированииметрологическиххарактеристикбылоучтеновлияние
программного обеспечения.
Метрологические и технические характеристики
Основные метрологические и технические характеристики толщиномеров, включая
показатели точности, представлены в таблице 2.
Значение характеристики
Таблица 2
Наименование характеристики и единицы
величин
Диапазон показаний толщины, мм
Диапазон измерений толщины, мм*
от 0,1 до 635
от 0,1 до 300
Лист № 3
Всего листов 4
Наименование характеристики и единицыЗначение характеристики
величин
Пределы допускаемой абсолютной±0,1
погрешности измерений толщины, мм
Дискретность отсчета, мм 0,1
0,01
0,001 (дополнительная опция)
Диапазон скоростей распространенияот 762 до 13999
ультразвуковых колебаний в материале
контролируемого изделия, м/с
Питание:
-
от сети переменного тока частотой от
50 до 60 Гц, напряжением
(110 ±10) В, (220±20) В
-
от аккумуляторной батареи Li-Ion
номинальным напряжением
10,8 В
Потребляемая мощность, Вт, не более2,0
Габаритные размеры электронного блока (в 236х131х67
защитном чехле), мм, не более
Масса электронного блока1,2
(с аккумулятором), кг, не более
Средний срок службы, лет7
Средняя наработка на отказ, ч 25000
Диапазон температуры окружающей среды, от -10 до +50
°С
Максимальная температура поверхности+150
контролируемого изделия (в зависимости от
модели преобразователя)
Относительная влажность воздуха, %, не95 (без конденсации влаги)
более
* - диапазон измерений толщины зависит от модели подключенного преобразователя,
материала контролируемого изделия, состояния поверхности изделия.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде
наклейки на заднюю панель электронного блока толщиномера.
Комплектность средства измерений
Комплектность толщиномеров представлена в таблице 3.
Таблица 3
Наименование
1Блок электронный
2Преобразователь ультразвуковой с кабелем
3Литий-ионный аккумулятор
4Зарядное устройство для работы от сети переменного тока
5Ремень
6Контактная жидкость
7Калибровочный образец
8USB-кабель
9Блок для батареек типа АА
10Кабель для подключения к выходу VGA
Количество
1 шт.
от 1 шт.*
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по требованию Заказчика
Лист № 4
Всего листов 4
НаименованиеКоличество
11Карта памяти MicroSD, 2 Гбпо требованию Заказчика
12Кейс для транспортирования 1 шт.
13 Руководство по эксплуатации 1 экз.
14 Методика поверки МП 2512-0005-2011 1 экз.
* - количество и модели преобразователей определяются в соответствии с заказом по
каталогу изготовителя.
Поверка
осуществляется по документу МП 2512-0005-2011«Толщиномеры ультразвуковые 38DL PLUS.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
в апреле 2011 г.
Основные средства поверки: стандартные образцы эквивалентной ультразвуковой
толщиныКУСОТ-180;комплектобразцовыхультразвуковыхмерКМТ176М-1,
регистрационный номер в ФИФ по ОЕИ № 6578-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к толщиномерам
ультразвуковым 38DL PLUS
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Изготовитель
Olympus Scientific Solutions Americas, США
Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Телефон: +1-781-419-3900;
Заявитель
ООО «ОЛИМПАС МОСКВА»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Тел. +7 (495) 956-66-91; Факс: +7 (495) 663-84-87;
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон:+7 (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
