Номер госреестра:
48503-11
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
EPOCH 600
Производитель:
Фирма "Olympus Scientific Solutions Americas", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44784/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые EPOCH 600
Назначение средства измерений
Дефектоскопы ультразвуковые EPOCH 600 (далее дефектоскопы) предназначены для:
-
измерений глубины залегания дефекта, расстояния от передней грани преобразователя
(призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем),
толщины изделий из металла и сплавов при одностороннем доступе к ним;
-
обнаружения дефектов сварных соединений, в стенках труб, в основном металле
резервуаров, турбин, узлов конструкций и др.
Описание средства измерений
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего
контроля:
-
эхо-импульсный,
-
теневой,
-
контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект
контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно,
преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени
распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до
границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и
(или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя,
соединенных кабелем.
Дефектоскопымогутбытьоснащеныследующимитипамиультразвуковых
преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas», США,
под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
одноэлементные контактные серий M, A, C, V, SUC, CN, PF;
-
раздельно-совмещенные серий DHC, D, MTD, DL;
-
с линией задержки серий M, V, SCD, SCDR, HC;
-
иммерсионные серий M, A, V, C;
-
наклонные серий A, C, V, AM.
На передней панели корпуса электронного блока дефектоскопа расположены дисплей,
функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней
панели корпуса расположены подставка, аккумуляторный отсек, разъемы VGA Out и RS232.
Каждый разъем закрыт резиновой накладкой. Два разъема для подключения одноэлементных и
раздельно-совмещенных преобразователей, разъем для подключения зарядного устройства
расположены на верхней панели корпуса. На боковой панели корпуса расположен герметичный
отсек с USB-портом и слотом для карты памяти.
Дефектоскопы выпускаются в двух исполнениях: с настройкой параметров с помощью ручки
регулирования на передней панели электронного блока или навигационной панели на
клавиатуре. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96
(в зависимости от исполнения) IP 67 или IP 66.
Результаты контроля отображаются на дисплее электронного блока в режиме реального
времени в виде развертки типа А (А-скан) и измеренных значений.
Лист № 2
Всего листов 5

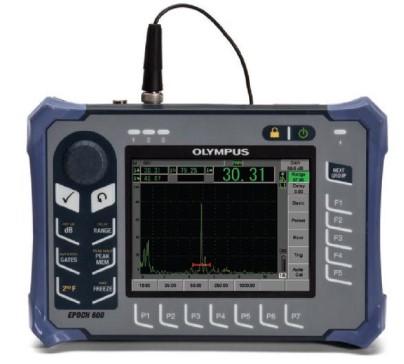

Рисунок 1 - Внешний вид дефектоскопов ультразвуковых EPOCH 600 и преобразователей
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение «Epoch 600». Программное
обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей
электронного блока номера версии.
Программное обеспечение предназначено для:
-
сбора, обработки и хранения данных,
-
настройки дефектоскопа,
-
визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Другие идентификационные данные (если имеются)
-
Таблица 1
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Epoch 600
2.07
810EF5B1
(рассчитан по алгоритму CRC32)
Принормированииметрологическиххарактеристикбылоучтеновлияние
программного обеспечения.
Метрологические и технические характеристики
Основные метрологические и технические характеристики дефетоскопов, включая
показатели точности, представлены в таблице 2.
Лист № 3
Всего листов 5
от 1 до 10160
от 1 до 120
±(0,3 + 0,03·Х), где Х - измеренное
значение расстояния от передней
грани преобразователя (призмы)
до проекции дефекта на
поверхность сканирования, мм
±2
от 635 до 15240
110 В ±10%,220 В±10%
236х167х72
Таблица 2
Наименование характеристики
1
Количество входных каналов, шт.
Диапазон показаний глубины залегания дефекта, мм
Диапазон измерений глубины залегания дефекта, мм
Пределы допускаемой абсолютной погрешности
измерений глубины залегания дефекта, мм
Значение
2
1
от 1 до 10160
от 1 до 500
±(0,3 + 0,03·Y), где Y - измеренное
значение глубины залегания
дефекта, мм)
от 1 до 10160
от 1 до 500
±(0,1 + 0,02·Н), где Н - измеренное
значение толщины, мм
от 0 до 85
±0,5
±1,0
11 В
5
Диапазон показаний толщины (по стали), мм
Диапазон измерений толщины (по стали), мм
Пределы допускаемой абсолютной погрешности
измерений толщины, мм
Диапазон показаний расстояний от передней грани
преобразователя (призмы) до проекции дефекта на
поверхность сканирования (с наклонным
преобразователем), мм
Диапазон измерений расстояний от передней грани
преобразователя (призмы) до проекции дефекта на
поверхность сканирования (с наклонным
преобразователем), мм
Пределы допускаемой абсолютной погрешности
измерений расстояний от передней грани
преобразователя (призмы) до проекции дефекта на
поверхность сканирования (с наклонным
преобразователем на стандартном образце СО-2 из
комплекта КОУ-2), мм
Угол ввода преобразователя, градус
Пределы допускаемого отклонения точки выхода
наклонного преобразователя, мм:
- с номинальным значением угла ввода до 60º
- с номинальным значением угла ввода свыше 60º
Пределы допускаемого отклонения угла ввода
наклонного преобразователя от номинального
значения, градус
Диапазон скоростей распространения ультразвука в
контролируемых материалах, м/с
Питание:
- от сети переменного тока частотой от 50 до 60 Гц,
напряжением
- от аккумуляторной батареи номинальным
напряжением
Потребляемая мощность, Вт, не более
Габаритные размеры электронного блока, мм, не
более
Масса электронного блока, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
Диапазон температуры окружающей среды, °С
Относительная влажность воздуха, %, не более
2
7
30000
от -10 до +50
95 (без конденсации влаги)
Лист № 4 Trial
листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде
наклейки на переднюю панель электронного блока дефектоскопа.
Комплектность средства измерений
Комплектность дефектоскопов представлена в таблице 3.
Таблица 3
НаименованиеКоличество
1 2
1 Блок электронный1 шт.
2 Преобразователь* от 1 шт.
3 Аккумулятор литий-ионный1 шт.
4 Зарядное устройство1 шт.
5 Шнур питания1 шт.
6 Держатель для щелочных батарей1 шт.
7 Карта памяти MicroSD, 2 Гб1 шт.
8 Кейс для транспортирования1 шт.
9 Руководство по эксплуатации1 экз.
10 Методика поверки МП 2512-0006-20111 экз.
11 Брошюра «Начало работы»1 экз.
* - Количество и тип преобразователей определяются в соответствии с заказом по
каталогу изготовителя.
Поверка
осуществляется по документу МП 2512-0006-2011 «Дефектоскопы ультразвуковые EPOCH 600.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
в апреле 2011 г.
Основные средства поверки: контрольные образцы СО-2, СО-3 из комплекта КОУ-2,
регистрационный номер в ФИФ по ОЕИ № 6612-99; комплект образцовых ультразвуковых мер
КМТ 176М-1, регистрационный номер в ФИФ по ОЕИ № 6578-78; образцы с искусственными
отражателями из комплекта КМД4-У, регистрационный номер в ФИФ по ОЕИ № 35581-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым EPOCH 600
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Изготовитель
Olympus Scientific Solutions Americas, США
Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Телефон: +1-781-419-3900
Веб-сайт:
Лист № 5
Всего листов 5
Заявитель
ООО «ОЛИМПАС МОСКВА»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Тел. +7 (495) 956-66-91
Факс: +7 (495) 663-84-87
Веб-сайт:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон:+7 (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
