Преобразователи напряжения измерительные оптические ВОПН, ГРСИ 48485-11
Номер госреестра:
48485-11
Наименование СИ:
Преобразователи напряжения измерительные оптические
Обозначение типа:
ВОПН
Производитель:
ЗАО "ПРОФОТЕК", г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44765
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи напряжения измерительные оптические ВОПН
Назначение средства измерений
Преобразователи напряжения измерительные оптические ВОПН (далее по тексту –
преобразователи) предназначены для преобразования и передачи сигнала измерительной
информации приборам измерения, защиты, автоматики, сигнализации и управления в
электрических цепях переменного тока.
Описание средства измерений
Принцип действия преобразователей основан на гибридной технологии, при которой
питание электронной схемы удаленного измерительного модуля установленного в
высоковольтной колонне осуществляется посредством фотовольтаического преобразования
мощного оптического излучения, который поступает по волоконно-оптическому кабелю из
блока преобразования напряжения.
Преобразователи напряжения измерительные оптические ВОПН выпускаются двух
модификаций ВОПН-110-0,2 и ВОПН-220-0,2 для использования в трехфазных сетях 110 кВ
и 220 кВ соответственно.
Преобразователь состоит из следующих частей:
- прецизионные высоковольтные делители;
- измерительные модули;
- волоконно-оптические кабели;
- блок преобразования напряжения.
Выходное напряжение с прецизионного высоковольтного делителя поступает на
вход измерительного модуля, в котором осуществляется преобразование входного сигнала.
Измерительный модуль выполнен с возможностью синхронизации работы нескольких
измерителей напряжения и тока, что важно для точного определения фазовых соотношений в
трехфазной сети.
Высоковольтный делитель с измерительным модулем и блок преобразования
напряжения соединены дуплексным волоконно-оптическим кабелем, по одному каналу
которого передается оптическая мощность для питания измерительного модуля, а по
другому - кодированный оптический сигнал соответствующий текущему значению
измеряемого напряжения. Применение волоконных световодов для питания измерительного
модуля и передачи измеренной информации обеспечивает полную гальваническую развязку
высоковольтных устройств с блоком преобразования напряжения, установленным в
операторской зоне, а также высокую помехозащищенность передачи информации.
В блоке преобразования напряжения осуществляется прием оптического сигнал,
поступающего с измерительного модуля, его декодирование и восстановление исходного
измеренного напряжения. В этом же блоке осуществляется сопряжение измеренного
напряжения с внешними устройствами измерения и защиты.
лист № 2
всего листов 5
Метрологические и технические характеристики
11002200
110/√3 кВ220/√3
1,27…1212,54…242
Диапазоны измеряемых величин, а также пределы допускаемых основных
погрешностей измерений приведены в таблице 1.
Общие технические характеристики преобразователей приведены в таблице 2.
Таблица 1- Диапазоны измерений и пределы допускаемых основных погрешностей
Наименование характеристикиВОПН-110-0,2ВОПН-220-0,2
Номинальный коэффициент масштабного
преобразования
Номинальное действующее значение первичного
напряжения переменного тока частотой 50 Гц U
ном
, кВ
Диапазон измерения действующих значений напряжения
переменного тока частотой 50 Гц, кВ
Предел допускаемой относительной основной
погрешности коэффициента масштабного преобразования±0,2
в диапазоне (0,8 – 1,2)∙U
ном
, %

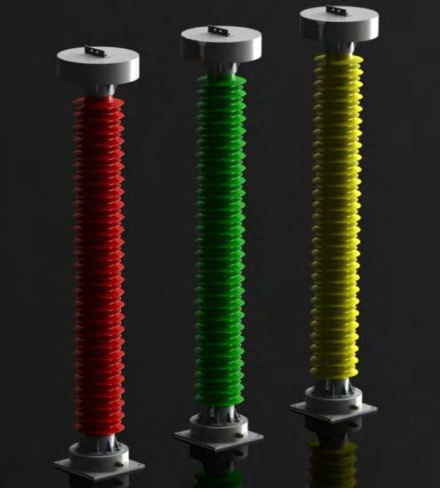

Рисунок 1 – Варианты выполнения прецизионных высоковольтных делителей с
измерительными модулями

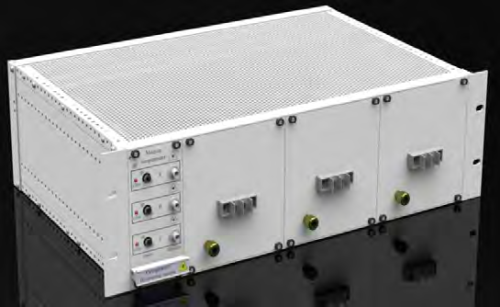

Рисунок 2 – Общий вид трехфазного блока преобразования напряжения
Место
пломбирования
±10
±6,0
±240
±12,0
±480
1/2 пределов допускаемой
основной погрешности
лист № 3
всего листов 5
ВОПН-110-0,2ВОПН-220-0,2
Наименование характеристики
Предел допускаемой абсолютной основной погрешности
при измерении угла фазового сдвига в диапазоне (0,8 –
1,2)∙U
ном
при вторичной нагрузки от 2,5 до 10 В·А, …`
Предел допускаемой относительной основной
погрешности коэффициента масштабного преобразования
в диапазоне (0,2 – 0,8)∙U
ном
и (1,2 –1,5)∙U
ном
, %
Предел допускаемой абсолютной основной погрешности
при измерении угла фазового сдвига в диапазоне (0,2 –
0,8)∙U
ном
и (1,2 –1,5)∙U
ном
, % при вторичной нагрузки от
2,5 до 10 В·А, …`
Предел допускаемой относительной основной
погрешности коэффициента масштабного преобразования
в диапазоне (0,02 – 0,2)∙U
ном
и (1,5 –1,9)∙U
ном
, %
Предел допускаемой абсолютной основной погрешности
при измерении угла фазового сдвига в диапазоне (0,02 –
0,2)∙U
ном
и (1,5 –1,9)∙U
ном
, % при вторичной нагрузки от
2,5 до 10 В·А, …`
Предел допускаемой дополнительной относительной
погрешности коэффициента масштабного
преобразования, вызванного отклонением температуры
окружающего воздуха от нормальных условий
применения в пределах рабочего диапазона температур,
на каждые 10
°
С, %, не более, %
Диапазон вторичной нагрузки, В∙А
Коэффициент мощности нагрузки
(2,5 – 10)
0,8 (L)
483×415×178
Таблица 2- Общие технические характеристики преобразователей
Наименование характеристикиВОПН-110-0,2ВОПН-220-0,2
Электропитание блока преобразования напряжения
осуществляется от сети:
- переменного тока~ (220 ± 22) В; (50 ± 5) Гц
- постоянного тока = (220 ± 22) В
Мощность, потребляемая блока преобразования
напряжения, не более, Вт
100
Габаритные размеры блока преобразования напряжения
(Д×Ш×В), не более, мм
115165
Габаритные размеры прецизионного высоковольтного
делителя с измерительным модулем (Д×Ш×В), не более,350×350×1500430×430×2640
мм
Масса блока преобразования напряжения, не более, кг15
Масса прецизионного высоковольтного делителя с
измерительным модулем, не более, кг
Максимальная длина оптического кабеля, не более, м1000
Средний срок службы, не менее, лет 25
Нормальные условия применения:
- температура окружающего воздуха (20 ± 5)
°
С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
лист № 4
всего листов 5
Рабочие условия применения:
- температура окружающего воздуха для прецизионного высоковольтного делителя с
измерительным модулем от минус 55 до плюс 60 °С; для блока преобразования напряжения
от 0 до плюс 40 °С;
- относительная влажность воздуха не более 80 % при плюс 25 °С;
Знак утверждения типа
Знак утверждения типа наносят на табличку преобразователя методом термопечати
или трафаретной печати на титульные листы формуляра и руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Комплект поставки приведён в таблице 3.
Таблица 3- Комплектность поставки
Наименование изделияКол-во
1 шт.
1 шт.
Преобразователь напряжения измерительный оптический ВОПН*1 экз.**
Волоконно-оптический кабель1 экз.**
Диск с инструкцией по монтажу и пуску 1 экз.
Кабель питания 220В 1 экз.
Преобразователь напряжения измерительный оптический ВОПН. Руководство по
эксплуатации
Преобразователь напряжения измерительный оптический ВОПН. Формуляр1 шт.
Преобразователь напряжения измерительный оптический ВОПН. Методика
поверки
Примечание:
*- тип преобразователя напряжения измерительного оптического ВОПН определяется при
заказе.
**- количество высоковольтных делителей и оптических кабелей определяется при заказе.
Поверка
осуществляется в соответствии с документом МП 48485-11 «Преобразователи напряжения
измерительные оптические ВОПН. Методика поверки», утверждённым ГЦИ СИ ФГУП
«ВНИИМС» в июле 2011 года.
Основные средства поверки приведены в таблице 4.
средства поверки
Таблица 4- Основные средства поверки
Наименование и тип
Требуемые характеристики
Трансформатор напряжения
Номинальные первичные напряжения: 110/
Ö
3 кВ, 220/
Ö
3
измерительный эталонный
кВ; номинальное вторичное напряжение: 100/
Ö
3 В; кл. т.
4820spez
0,02.
Прибор сравнения КНТ-03Пределы измерений погрешности по напряжению, %:
±
0,1999; абсолютная погрешность по напряжению,%:
±
(0,001+ 0,03
×D
f); абсолютная погрешность по углу, ...`:
±
(0,1+0,03
×Dd
).
Требуемые характеристики
лист № 5
всего листов 5
Наименование и тип
средства поверки
Магазин нагрузок МР 3025
Предел допускаемого значения основной погрешности ±4 %
от номинального значения включенной нагрузки.
Сведения о методиках (методах) измерений
Сведенияприведенывруководстве поэксплуатациина преобразователь
напряжения измерительный оптический ВОПН.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям напряжения измерительным оптическим ВОПН
1. ГОСТ 22261–94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
2. ТУ 4222-002-69571383-2010 «Преобразователь напряжения измерительный
оптический ВОПН. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям;
Изготовитель
Закрытое акционерное общество «ПРОФОТЕК» (ЗАО «ПРОФОТЕК»)
Адрес:123104, Россия, г. Москва, Тверской б-р, д.13, стр.1
Тел: (495) 775-83-39
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального
агентства по техническому регулированию
и метрологии
Е.Р. Петросян
М.П.
«____»_______________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43241-09 | Трансформаторы напряжения | VEF | Фирма "RITZ Instrument Transformers GmbH", Германия | 4 года | Перейти |
| 48221-11 | Преобразователи расхода с овальными шестернями | OG4-SS5-VRT-B | Фирма "Titan Enterprises, Ltd.", Великобритания | 2 года | Перейти |
| 77090-19 | Преобразователи давления эталонные | ЭЛМЕТРО-Паскаль-04, Паскаль-04 | ООО "ЭлМетро Групп", г.Челябинск | 1 год | Перейти |
| 28545-05 | Преобразователи давления измерительные | SATRON V | Фирма "Satron Instruments Inc.", Финляндия | 1 год | Перейти |
| 32853-08 | Приборы показывающие измерительные спидометров | 2170-1 | ОАО "Счетмаш", г.Курск | Первичная поверка при выпуске | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
