Номер госреестра:
48481-11
Наименование СИ:
Оксиметры
Обозначение типа:
HI9142, HI9146, HI9147
Производитель:
Фирма "HANNA Instruments", Румыния
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44868
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Оксиметры HI9142, HI9146, HI9147
Назначение средства измерений
Оксиметры HI9142, HI9146, HI9147 предназначены для измерения массовой концен-
трации растворенного в воде (водных растворах) кислорода и температуры воды (водных
растворов).
Описание средства измерений
Принцип действия оксиметров – вольтамперометрический: кислород, растворенный
в воде, проходит через мембрану датчика и под действием электрического тока реагирует
с электролитом. Количество заряда протекающего через датчик, пропорционально коли-
честву кислорода
.
Оксиметры состоят из измерительного преобразователя и датчика (первичного пре-
образователя).
Измерительный преобразователь выполнен в пластмассовом водонепроницаемом
корпусе.
На фасадной стороне измерительного преобразователя расположены кнопки
управления и ЛСД дисплей. На обратной стороне корпуса находится изолированный от
измерительной части батарейный отсек, который закрывается крышкой. Крышка не плом-
бируется.
Датчик выполнен в ударопрочном полипропиленовом корпусе, в который герме-
тично заделан кабель. Кабель может иметь разную длину в зависимости от использования
оксиметра.
Датчик имеет мембрану, защищающую полярографические сенсоры, и встроенный
термометр для измерения температуры и термокомпенсации. Тонкая полупроницаемая
мембрана изолирует чувствительные элементы от анализируемого раствора, но пропуска-
ет кислород.

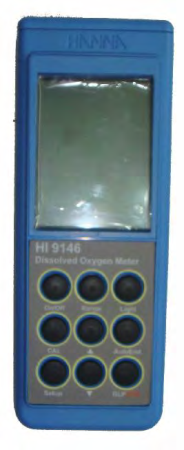

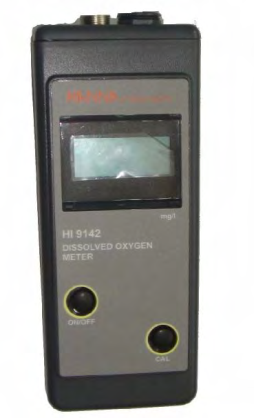

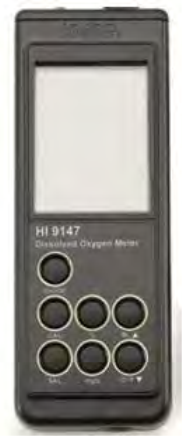

Внешний вид оксиметров приведен на рисунке. Модель 9142 выпускается в двух
типах корпусов, с одинаковыми метрологическими характеристиками.
Рисунок 1
Лист № 2
всего листов 4
Программное обеспечение
Оксиметры имеют встроенное программное обеспечение (ПО) с наименованием вер-
сии, соответствующим обозначению модификации. Основные функции ПО: пересчет то-
ковых сигналов датчиков в единицы концентрации растворенного кислорода, температу-
ры; хранение калибровки и результатов измерений; вывод данных на ЛСД дисплей.
ПО можно идентифицировать при вскрытии прибора
Номер версии ПО маркируется на плате для приборов HI9142, HI9146, HI9147 и в
виде наклейки под батарейным отсеком для прибора HI9146.
Оксиметры имеют защиту встроенного ПО от преднамеренных и непреднамеренных
изменений, реализованную изготовителем на этапе производства путем установки систе-
мы защиты микроконтроллера от чтения и записи. ПО оксиметров заложено в микросхе-
мах серии 32.
Провести идентификацию встроенного ПО способом кроме как при вскрытии прибо-
ра не представляется возможным. Обновление ПО в процессе эксплуатации приборов не
предусмотрено.
Уровень защиты ПО от доступа – А по МИ 3286-2010.
Влияние встроенного ПО оксиметров на процесс измерения учтено при нормирова-
нии метрологических характеристик.
Идентификационные данные ПО должны соответствовать таблице 1.
Таблица 1
Идентифика-Номер версииЦифровой иденти-Алгоритм вы-
Наименованиеционное на- (идентифика- фикатор ПО (кон- числения циф-
ПОименованиеционный но-трольная сумма ис-рового иденти-
ПО мер) ПО полняемого кода) фикатора ПО
91429142-8
9146–9146 YFA––
9147 9147-4
Метрологические и технические характеристики
1. Диапазон измерения массовой концентрации растворенного в воде (водных рас-
творах) кислорода от 0,00 до 19,99 мг/дм
3
2. Пределы допускаемой приведенной погрешности измерения массой концентрации
растворенного кислорода ± 2 % для оксиметров модификаций HI9142, HI9147 и ± 3 % для
оксиметров модификации HI9146.
3. Диапазон измерения температуры воды (водных растворов) от от 0 до 50
°
С.
4. Пределы допускаемой абсолютной погрешности измерения температуры ± 0,5
°
С.
5. Напряжение питания оксиметра HI9142 – 6 В (4 батареи АА 1,5 В); оксиметра
HI9146 – 4,5 В (3 батареи ААА 1,5 В); оксиметра HI9147 – 9 В (1 батарея типа «Крона»).
6. Потребляемая мощность оксиметров не более 0,03 В∙А.
7. Габаритные размеры оксиметров не более 196х80х60 мм.
8. Масса оксиметров не более 0,5 кг.
9. Средняя наработка на отказ не менее 10000 ч.
10. Средний срок службы не менее 5 лет.
11. Условия эксплуатации:
- температура окружающего воздуха, °С от 0 до плюс 50;
- относительная влажность при температуре 25 °С, %, не более 95;
- атмосферное давление, кПа (мм рт.ст.)84-106,7 (630-800).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом компьютерной печати и на лицевую панель оксиметра в виде наклейки.
Лист № 3
всего листов 4
Комплектность средства измерений
В комплект поставки входят:
1 Оксиметр (в зависимости от модификации)
2 Руководство по эксплуатации (в зависимости от модификации)
3 Датчик HI 76497 для модификаций HI9142, HI9146 или HI76409 - для модифика-
ции HI9147
4 Мембрана HI 76407A/P – 2 шт.
5 Раствор электролита HI7041S или HI7042 – 30 мл.
6 Отвертка для калибровки – 1 шт.
7 Батареи (тип и количество в зависимости от модификации)
8 Кейс для переноски оксиметров – 1 шт.
Аксессуары:
1 Калибровочный раствор HI7040 (М, L) – 230 или 460 мл
2. Раствор электролита HI 7041S – 30 мл
3 Запасные мембраны HI 76407A/P – 5 шт.
4 Защитный чехол для датчика HI76409 -1 шт.
5. Ударозащитный чехол HI 710015, HI 710016 - 1 шт.
Поверка
осуществляется по Р 50.2.045-2005 «ГСИ. Анализаторы растворенного в воде кислорода.
Методика поверки» с применением кислородно-азотных поверочных газовых смесей
ГСО-ПГС 3724-87, ГСО-ПГС 3726-87, ГСО-ПГС 3728-87, поставляемых в баллонах под
давлением по ТУ 6-16-2956-01 01 и в части подтверждения соответствия программного
обеспечения в соответствии с разделом Руководства по эксплуатации оксиметров.
Сведения о методиках (методах) измерений
Методы измерений изложены в эксплуатационной документации на оксиметры.
Нормативные и технические документы, устанавливающие требования к оксимет-
рам HI9142, HI9146, HI9147
ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические.
ГСП. Общие технические требования.
Техническая документация фирмы «Hаnna Instruments»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении деятельности в области охраны окружающей среды,
- при осуществлении деятельности в области гидрометеорологии,
- при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Hanna Instruments, Румыния
Str. Heltai Gaspar, 9A,
400427 Cluj-Napoca Jud. Cluj
Telefon: +40-264-599459,
Fax: +40-264-598740,
Email:
Заявитель
ООО «ЭКОИНСТРУМЕНТ»
Адрес: 119049, Москва, Ленинский проспект, д.6, к. 756
Лист № 4
всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ор-
дена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: Россия, 630004, г. Новосибирск, проспект Димитрова, 4
Телефон: (383)210-08-14
Факс: (383)210-13-60
Е-mail:
Аттестат аккредитации № 30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П. «___»__________ 2011 г.
