Счетчики электрической энергии статические МАЯК 101АД, ГРСИ 48454-11
Номер госреестра:
48454-11
Наименование СИ:
Счетчики электрической энергии статические
Обозначение типа:
МАЯК 101АД
Производитель:
ООО "ТехноЭнерго", г.Нижний Новгород
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44740
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические МАЯК 101АД
Назначение средства измерений
Счетчик электрической энергии статический МАЯК 101АД предназначен для учета ак-
тивной энергии в прямом направлении в однофазных сетях переменного тока частотой 50 Гц.
Описание средства измерений
1 Принцип действия
Счетчик МАЯК 101АД выполнен на основе специализированной микросхемы, кото-
рая выполняет функции вычисления измеренной энергии и формирования импульсов теле-
метрии.
Счетчик может применяться автономно или в автоматизированных системах по сбо-
ру и учету информации о потребленной электроэнергии. Контроль за потреблением электри-
ческой энергии может осуществляться автоматически при подключении счетчика к телемет-
рическим цепям системы энергоучета.
Счетчик предназначен для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-
2003 (далее на DIN-рейке).
Счетчик предназначен для эксплуатации внутри закрытых помещений.
2 Варианты исполнения
Счетчик МАЯК 101АД имеет одну модификацию.
Обозначение счетчика при заказе и в конструкторской документации другой продук-
ции состоит из наименования счетчика «Счетчик электрической энергии статический», услов-
ного обозначения счетчика, класса точности, номинального напряжения, базового (макси-
мального) тока и номера ТУ счетчика МАЯК 101АД – МНЯК.411152.002 ТУ.
3 Испытательные выходы
В счетчике функционирует один изолированный импульсный выход.
4 Устройство индикации
В качестве счетного механизма счетчик имеет электромеханическое устройство от-
счетное (УО). Информация на УО отображается в виде шестиразрядных чисел, пять старших
разрядов дают показания в кВт∙ч, а шестой разряд, отделенный запятой, указывает десятые
доли кВт∙ч.
Счетчик имеет световую индикацию мощности потребления. Период мерцания свето-
вого индикатора пропорционален уровню энергопотребления.
5 Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчике предусмотрена установка
пломб ОТК завода-изготовителя и организации осуществляющей поверку счетчика.
После установки на объект счетчик должен пломбироваться пломбами обслуживаю-
щей организации.
6 Внешний вид и схема пломбирования
Внешний вид счетчика МАЯК 101АД с закрытой клеммной крышкой и схема оплом-
бирования приведены на рисунках 1, 2.
Лист № 2
всего листов 4

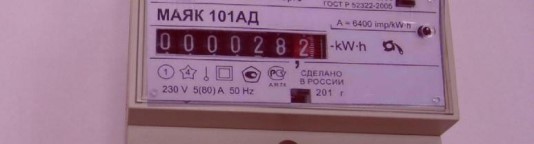

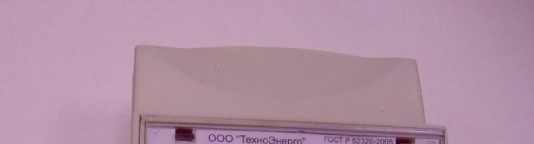

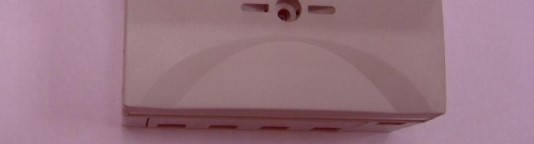

Рисунок 1 – Внешний вид счетчика МАЯК 101АД
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование параметров
Класс точности
Номинальное напряжение, В
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Значение
1 по ГОСТ Р 52322-2005
230 В
от 198 до 253
от 160 до 265
Пломба обслуживаю-Пломба ОТКПломба с оттиском
щей организации поверительного клейма
Рисунок 2 – Схема опломбирования счетчика
Лист № 3
всего листов 4
5 (1)
0,1
Значение
от 0 до 265
5/80
50
0,02
6400
Наименование параметров
Предельный рабочий диапазон напряжения, В
Базовый/максимальный ток, А
Номинальная частота, Гц
Стартовый ток, А, не более:
Постоянная счетчика
Потребляемая мощность, В∙А (Вт), не более:
- по цепи напряжения
- по цепи тока
Помехоустойчивость:
-
к электростатическим разрядам
-
к наносекунднымимпульсным помехам
-
к микросекундным импульсным помехам большой энергии;
-
к радиочастотномуэлектромагнитномуполю;
-
к кондуктивным помехам
Установленный диапазон рабочих температур, °С
Количество тарифов
Средняя наработка счетчика на отказ, ч, не менее
Средний срок службы счетчика, лет, не менее
Масса, кг, не более
Габаритные размеры, мм, не более
ГОСТ Р 52320-2005
ГОСТ Р 51317.4.2-99
ГОСТ Р 51317.4.4-2007
ГОСТ Р 51317.4.5-99
ГОСТ Р 51317.4.3-2006
ГОСТ Р 51317.4.6-99
от минус 40 до плюс 60
1
220000
30
0,35
110×90×64
Знак утверждения типа
Знак утверждения типа наносится на панель счетчика методом офсетной печати.
В эксплуатационной документации на титульных листах знак утверждения типа на-
носится типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 2.
Индивидуальная потре-
бительская тара
Примечание
Обозначение документа Кол.
1
Таблица 2
Наименование
Счетчик электрической энергии
статический МАЯК.101АД
Крышка клеммной колодки
Пластина переходная
Паспорт или
Этикетка
Ящик
МНЯК.731323.0081
МНЯК.745532.0011
МНЯК.411152.002ПС1
МНЯК.411152.002ЭТ
МНЯК.321324.001-081
Коробка
МНЯК.103635.0021
По согласованию с по-
требителем
Для транспортирования
18 штук счетчиков
Для транспортирования
18 штук счетчиков
Коробка
Пакет полиэтиленовый
300х200х0,05
МНЯК.735391.002 1
ГОСТ 12302 1
Примечание – Комплект ремонтной документации разрабатывается и поставляется
по отдельному заказу организациям, проводящим послегарантийный ремонт.
Поверка
осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии
переменного тока. Методика поверки».
Лист № 4
всего листов 4
Перечень эталонов, применяемых при поверке:
Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:
-
номинальныенапряжения230 В;
-
диапазон токовот 0,01 до 100 А;
-
погрешность измерения активной энергии
±
0,15%.
Нормативные документы, устанавливающие требования к счетчикам электрической
энергии статическим МАЯК 101АД
1ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии пере-
менного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики элек-
трической энергии.
2ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии пере-
менного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов
точности1 и2.
3ГОСТ 8.584-2004 Счетчики статические активной электрической энергии пере-
менного тока. Методика поверки.
4МНЯК.411152.002 ТУ Счетчик электрической энергии статический МАЯК
101АД Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление торговли и товарообменных операций
Изготовитель
Общество с ограниченной ответственностью «ТехноЭнерго».
Адрес: 603152, г. Нижний Новгород, ул. Кемеровская, 3. Тел/факс (831) 466-65-01.
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ»
(ГЦИ СИ ФБУ «Нижегородский ЦСМ»).
Аттестат аккредитации в Государственном реестре средств измерений №30011-08
действителен до 01 января 2014 г.
603950 г. Нижний Новгород, ул. Республиканская, д.1 тел (831)428-57-27, факс (831)
428-57-48
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииПетросян
м.п.«______»________________2011г.
