Номер госреестра:
48428-11
Наименование СИ:
Манометры показывающие
Обозначение типа:
T5500, T6500
Производитель:
Фирма "Ashcroft", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 110 шт. с зав.№ T5500: 1010G3826 … 1010G3876; 1010G3967 … 1010G3989; T6500: 1010G3609 … 1010G3644
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44707
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие Т5500, Т6500
Назначение средства измерений
Манометры показывающие Т5500 (серийные номера: c 1010G3826 до 1010G3876; с
1010G3967 до 1010G3989) и Т6500 (серийные номера: c 1010G3609 до 1010G3644), (далее
приборы) предназначены для измерений избыточного давления неагрессивных, некристал-
лизующихся жидкостей и газов. Манометры могут применяться в различных отраслях - неф-
тедобывающей, химической и других отраслях промышленности.
Описание средства измерений
Принцип действия прибора основан на зависимости упругой деформации чувствитель-
ного элемента (одновитковой трубчатой пружины Бурдона) от давления, подаваемого внутрь
этого элемента.
Перемещение конца чувствительного элемента преобразуется в угловое перемещение
стрелки прибора.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости в
конструкции предусмотрена возможность заливки в корпус манометра демпфирующей жид-
кости.
Подключение приборов к месту отбора давления осуществляется с помощью резьбового
соединения.
Модель Т6500 по сравнению с Т5500 имеет более прочные корпус и стекло и несколько
большую толщину.
Внешний вид приборов представлен на рисунке 1:

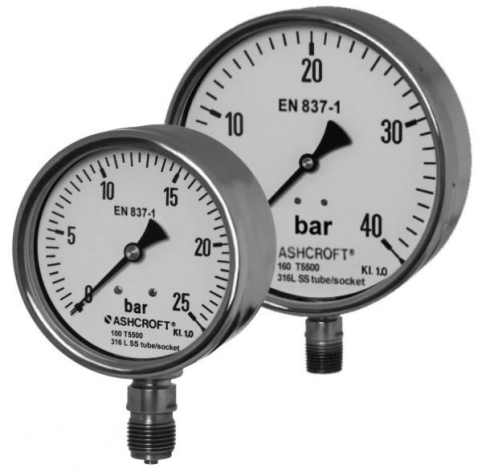

Рисунок 1 - общий вид манометров показывающих Т5500, Т6500
Метрологические и технические характеристики
Диапазон измерений, кПа от 0 до 1600
от 0 до 2500
Класс точности±1,0
Вариация показаний, %, не более 1
Диапазон рабочих температур, °С от минус 25 до плюс 60
Дополнительная погрешность от изменения температуры окружающей среды, %/10°С ±0,3
Лист № 2
всего листов 2
Т6500
100 160
101; 42 162; 45
Безопасный цилиндриче-
ский корпус
Габаритные размеры, мм, не болееТ5500
Диаметр шкалы, 100 160
(диаметр; толщина)101; 31162; 31
конструкция Открытый цилиндрический
корпус
Масса, кг, не более *(пустой / заполненный):
Т5500
Т6500
Средняя наработка на отказ, ч
Полный средний срок службы, лет
0,8 / 1
1,2 / 2
100000
не менее 10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типо-
графским способом в правом верхнем углу.
Комплектность средства измерений
Манометр показывающий (Т5500, Т6500)
Паспорт
Поверка
осуществляется по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений
Приведены в паспорте на манометры показывающие Т5500, Т6500.
Нормативные документы, устанавливающие требования к манометрам показывающим
Т5500, Т6500
1. Техническая документация фирмы "ASHCROFT", США.
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тя-
гонапоромеры. Общие технические условия».
3. EN 837-1 «Манометры. Часть 1. Манометры с трубкой Бурдона. Размеры, метрология, тре-
бования и испытания».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
Осуществление производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта: на нефтяной платформе «Орлан».
Изготовитель
фирма "ASHCROFT", США
Адрес: «Ashcroft» Scaler Sales, 2200NE Andersen Road,
Vancouver WA 98661, Suite B, USA
Испытания провел
ГЦИ СИ ФГУП "ВНИИМС", 119361, г. Москва, Г-361, ул. Озёрная, 46,
Тел./факс: (495) 437-55-77 / 437-56-66
аттестат аккредитации № 30004-08
E-mail:
, адрес в Интернет:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М. П.«_____» ____________ 2011 г.
