Рабочие эталоны 1-го разряда - калибраторы 4040, ГРСИ 48332-11
Номер госреестра:
48332-11
Наименование СИ:
Рабочие эталоны 1-го разряда - калибраторы
Обозначение типа:
4040
Производитель:
Фирма "Environics ® Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44588
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны 1-го разряда – калибраторымодели4040
Назначение средства измерений
Рабочие эталоны 1-го разряда – калибраторы модели 4040 (далее — калибраторы) пред-
назначены для приготовления поверочных газовых смесей (ПГС) с заданным содержанием
компонентов в воздухе (азоте) при подаче на вход калибратора стандартных образцов состава
- газовых смесей в баллонах под давлением по ТУ 6-16-2956-92, перечень которых приведен
в Приложении А к Руководству по эксплуатации на прибор.
Описание средства измерений
Принцип действия калибратора заключается в смешении потоков исходного газа и газа-
разбавителя (азота или нулевого воздуха).
В качестве исходного газа используются стандартные образцы состава: газовые смеси в
баллонах под давлением по ТУ 6-16-2956-92.
В качестве газа-разбавителя используются поверочные нулевые газы (ПНГ): очищенный
воздух, полученный при помощи генератора чистого воздуха; азот газообразный особой чис-
тоты по ГОСТ 9293-74.
Конструктивно калибраторы выполнены в одном блоке, в состав которого входит газовая
система. Управление работой калибратора производится с персонального компьютера по
средством автономного программного обеспечения Environics.
Калибратор работает в автоматическом режиме. При помощи меню, отображаемого на
дисплее компьютера, можно выбрать компонент, ввести содержание компонента в исходной
газовой смеси, выбрать единицы измерения объемной доли компонента (ppm или %), ввести
концентрацию и расход газовой смеси на выходе калибратора. Значения расходов исходного
газа и газа разбавителя устанавливаются автоматически.

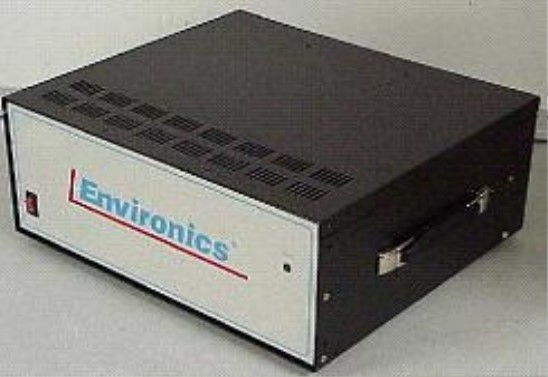

Внешний вид калибратора приведен на рисунке 1.
Рис.1. Внешний вид калибратора модели 4040.
Программное обеспечение
Калибраторы имеют внешнее программное обеспечение (ПО), разработанное фирмой-
изготовителем.
Внешнее ПО «Environics Series 4000» предназначено для установки на персональный
компьютер (ПК) под управлением операционной системы семейства Microsoft Windows и ис-
пользуется для управления работой калибратора.
Лист № 2 trial
листов 4
ПО идентифицируется по запросу пользователя через главное меню программы путем
вывода на монитор наименования и версии ПО.
Калибраторы имеют защиту ПО от преднамеренных или непреднамеренных изменений,
реализованную изготовителем на этапе производства:
-
установлена защита от копирования ПО на другой диск (CD) и внесения изменений в
структуру ПО;
-
каждый калибратор может эксплуатироваться только с ПО установленным с диска
(СD), входящего в комплект поставки данного калибратора, замена диска приводит к отказу
прибора.
Уровень защиты по МИ 3286-2010 – С.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименова-
ния про-
граммного
обеспечения
Environics
Series 4000
Идентификаци-
онное наимено-
вание про-
граммного
обеспечения
Setup.exe
Номер версии
(идентификацион-
ный номер) про-
граммного обеспе-
чения
V 1.2.3
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
325AE1035B5E21FC6
266E040EA7F19E1
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
MD5
Нормирование метрологических характеристик проведено с учетом того, что программ-
ное обеспечение версии V 1.2.3 является неотъемлемой частью калибраторов.
Метрологические и технические характеристики
1 Диапазон воспроизведение заданных значений объемной доли компонентов
от 0,01 млн
-1
до 10 000 млн
-1
при работе с ГС в баллонах под давлением с объемной долей оп-
ределяемого компонента не более 2 % (об.) и погрешностью аттестации ГС не более 4 %.
Калибраторы обеспечивают воспроизведение заданных значений объемной доли сле-
дующих компонентов: оксид азота NO, диоксид азота NO
2
, диоксид серы SO
2
, сероводород
H
2
S, аммиак NH
3
, оксид углерода CO, метан CH
4
, закись азота N
2
O, диоксид углерода СО
2
,
сероуглерод CS
2
, хлористый водород HCl, хлор Сl
2
, кислород О
2
, водород Н
2
, ацетилен C
2
H
2
,
этилен C
2
H
4
, этан C
2
H
6
, пентан C
5
H
12
,пропан C
3
H
8
, бутан C
4
H
10
, гексан С
6
Н
14
, метилмеркаптан
CH
3
SH, бутилмеркаптан, этилмеркаптан C
2
H
5
SH, пропилмеркаптан С
3
Н
8
S, фтор F
2
, сероокись
углерода COS, диэтиловый эфир, дихлорэтан, пропен, хладон R-22 CHClF
2
, хладон 112В2,
C
2
Br
2
F
4
, хладон R134a C
2
H
2
F
4
, хладон 227еа C
3
F
7
H, фтористый водород HF, метанол CH
3
OH,
этанол C
2
H
5
OH, бутанол, этилацетат, ацетон СН
3
СОСН
3
, бензол C
6
H
6
, толуол C
7
H
8
, ксилол
C
8
H
10
, аргон Ar, гелий He, азот N
2
.
2 Пределы допускаемой относительной погрешности воспроизведения заданных значе-
ний объемной доли: ± (3 - 7) %.
При работе с ГС относительная погрешность воспроизведения заданных значений объ-
емной доли зависит от погрешности аттестации ГС, изменения расхода исходной ГС, изме-
нения расхода газа-разбавителя, содержания компонента в газе-разбавителе*.
*Примечание: Погрешность от содержания компонента в газе-разбавителе составляет
1/2 от максимального допускаемого значения, при условии введения в программу калибрато-
ра поправки.
Конкретные значения пределов допускаемой относительной погрешности (δ в %) опре-
деляются по формуле:
2
2
÷
ø
ç
è
×
С
2
2
δ = 1,1· δ
ПГС
+δ
Q
ПГС
+δ
Q
+
æ
C
ГР
×
100
ö
2
где:
δ
Q
– пределы допускаемой относительной погрешности измерения расхода газа-
разбавителя, %;
Лист № 3
всего листов 4
δ
ПГС
– пределы допускаемой относительной погрешности аттестации исходной ГС, %;
δ
Q
ПГС
– пределы допускаемой относительной погрешности измерения расхода исходной
ПГС, %;
С
ГР
и С – максимальное допускаемое содержание компонента в газе-разбавителе и со-
держание компонента, подлежащее воспроизведению, соответственно, мг/м
3
(млн
-1
).
3 Диапазон коэффициентов разбавленияот 2 до 1000;
4 Пределы допускаемой относительной погрешности определения коэффициента
разбавления, %± 3;
5 Диапазон расхода газа-разбавителя, см
3
/мин от 250 до 5000;
6 Диапазон расхода исходной ГС, см
3
/мин от 5 до 500;
7 Пределы допускаемой относительной погрешности установления расхода газа-
разбавителя и исходной ГС, %± 2;
8 Предел допускаемой относительной погрешности поддержания расхода газа-
разбавителя и исходной ГС в течение 2-х часов непрерывной работы, %1;
9 Время прогрева, мин, не более 30;
10 Габаритные размеры, мм, не более:
длина – 385;
ширина – 435;
высота – 180;
11 Масса, кг, не более 12,5;
12 Питание калибратора осуществляется от сети переменного тока напряжением
(230 ± 23) В с частотой (50
±
1) Гц;
13 Потребляемая мощность, В·А, не более:900;
14 Средняя наработка на отказ, ч5600;
15 Средний срок службы, лет, не менее:8;
16 Условия эксплуатации:
- температура окружающей воздуха от 15 до 25
°
С;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 84 до 106,7 кПа;
Знак утверждения типа
Знак утверждения типа наносится на корпус калибраторов и на титульный лист Руково-
дства по эксплуатации.
Комплектность средства измерений
В комплект поставки калибраторов входят:
1. Рабочий эталон 1-го разряда - калибратормодели40401 шт.
2. Руководство по эксплуатации (с дополнением)1 экз.
3. Методика поверки МП-242-1202-20111 экз.
Примечание. Стандартные образцы состава - газовые смеси в баллонах под давлением
поТУ 6-16-2956-92 приобретаются заказчиком в соответствии с перечнем, приведенным
в Приложении А к Руководству по эксплуатации на прибор.
Поверка
осуществляется по документу МП-242-1202-2011 «Рабочие эталоны 1-го разряда - калибрато-
ры модели 4040. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Мен-
делеева» 03.05.2011 г.
Основные средства поверки
- эталонные установки, входящие в состав Государственного первичного эталона еди-
ниц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01;
Лист № 4
всего листов 4
- эталоны сравнения – газовые смеси в баллонах под давлением и источники микропо-
токов газов и паров с содержанием определяемых компонентов по ГОСТ 8.578-2008;
- калибратор расхода газа Cal=Trak SL-800 (№ 37946-08 в Госреестре СИ РФ), диапазон
измерений расхода газа от 0,002 до 50 дм
3
/мин, пределы допускаемой относительной по-
грешности
±
0,2 %.
Сведения о методиках (методах) измерений
методика измерений приведена в документе «Рабочие эталоны 1-го разряда - калибраторы мо-
дели4040. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к рабочим эта-
лонам 1-го разряда - калибраторам модели4040
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах».
2 Техническая документация фирмы - изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
единицы величин, эталоны единиц величин, средства измерений, к которым установлены
обязательные требования.
Изготовитель
Фирма «Environics
®
Inc.», США, 69 Industrial Park Road East, Tolland, CT 06084 USA.
Заявитель
Московское представительство ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН (США),
119333, Москва, Ленинский проспект д.55/1 стр. 2.
Тел.: +7 (495) 232-42-25. Факс: +7 (495) 232-42-25, доб.0. E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
190005,Санкт-Петербург, Московский пр., д. 19,
тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
, аттестат аккредитации № 30001-10.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииЕ.Р. Петросян
М.П.«____»____________________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15811-96 | Динамометры образцовые переносные 3-го разряда сжатия | ДОСЭ | ООО "НИКЦИМ Точмашприбор", г.Армавир | 1 год | Перейти |
| 25895-09 | Калибраторы многофункциональные | ASC300-R, СSC100, СSC200-R | Фирма "Ametek Denmark A/S", Дания | 1 год | Перейти |
| 43977-10 | Мерник металлический эталонный 1-го разряда вместимостью 1000 дм3 | J | Фирма "Seraphin Test Measure Co.", США | 1 год | Перейти |
| 43473-09 | Эталоны рабочие активности ионов фтора в водных растворах | РЭАИ-F | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | Первичная поверка при выпуске. Периодической поверке не подлежат. | Перейти |
| 20661-00 | Весы образцовые I разряда | ВР 221S | ЗАО "Сартогосм", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
