Анализаторы размера частиц Zetasizer Nano, ГРСИ 48308-11
Номер госреестра:
48308-11
Наименование СИ:
Анализаторы размера частиц
Обозначение типа:
Zetasizer Nano
Производитель:
Фирма "Malvern Instruments Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44555
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Анализаторы размера частиц Zetasizer Nano
Назначение средства измерений
Анализаторы размера частиц Zetasizer Nano (далее – анализаторы) предназначены для
измерений размеров ультрамелких частиц в жидкости.
Описание средства измерений
Принцип работы анализаторов основан на методе динамического рассеяния, суть кото-
рого в определении размера дисперсных частиц в жидкости по коэффициенту диффузии, опре-
деляемом путем анализа характерного времени флуктуаций интенсивности рассеянного части-
цами света. Частицы в взвеси, при зондировании их лазерным лучом, рассеивают свет, который
собирается под определенным углом и регистрируется фотодетектором. Флуктуации интенсив-
ности рассеяния, возникающие в следствие броуновского движения частиц, анализируются
коррелятором. На основе полученной корреляционной функции, содержащей информацию о
коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений пред-
ставляются на экране монитора в цифровом и графическом виде.
Конструктивно анализаторы состоят из измерительного блока с кюветным отделением
для размещения анализируемой пробы, набора кювет и компьютера. Допускается использова-
ние компьютера не из комплекта поставки анализатора с характеристиками: процессор Pentium
4 Dual core 2,8 ГГц (или аналог), объём оперативной памяти от 2 ГБ, жёсткий диск объёмом от
160 ГБ, разрешение экрана 1024 x 768, привод для чтения компакт дисков CD-ROM, свободный
USB порт, операционная система Windows XP Professional, Windows Vista или Windows 7
Professional. Дополнительно в состав анализатора включается титратор для автоматизации задач
определения размера частиц как функции от величины рН, проводимости или концентрации раз-
личных добавок.
Анализаторы имеют четыре модификации: Zetasizer Nano S, Zetasizer Nano ZS,
Zetasizer Nano S90 Zetasizer Nano ZS90, отличающиеся углом регистрации рассеянного света
(для Zetasizer Nano S и Zetasizer Nano ZS - 173°; для Zetasizer Nano S90 и Zetasizer Nano ZS90 -
90°) и соответственно диапазоном измерений размера частиц.
На рисунке 1 представлен общий вид анализатора, на рисунке 2 показана схема его
пломбировки от несанкционированного доступа.

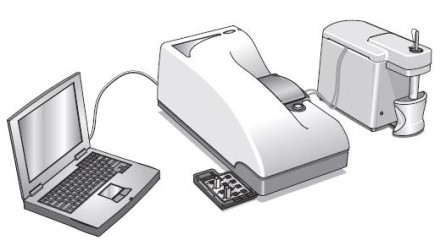

1 – компьютер; 2 – набор кювет;
3 – измерительный блок; 4 - титратор
Рисунок 1 - Общий вид анализатора
1 и 2 – места пломбировки
Рисунок 2 - Схема пломбировки анализатора
Программное обеспечение
Управление анализаторами, проведение измерений, анализ и обработка полученных
данных осуществляются с помощью внешнего программного обеспечения, разработанного
1234
1
2
Лист № 2
всего листов 4
фирмой «Malvern Instruments Ltd.» для работы под управлением операционной системы
Windows
TM
. Анализаторы имеют защиту программного обеспечения от преднамеренных или
непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010
.
Идентифи-
кационные данные программного обеспечения указаны в таблице 1
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммного обеспече-
ния
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Zetasizer Soft-
ware
Nano DTS
v6.00
c5feec60a85ec52d
9fea4334e7dcebe1
MD5
Таблица 1
от 0,3 до 10000
от 0,3 до 5000
от 10 до 10000
от 10 до 5000
Метрологические и технические характеристики
Диапазон показаний размера частиц, нм:
- анализаторов Zetasizer Nano S, Zetasizer Nano ZS
- анализаторов Zetasizer Nano S90, Zetasizer Nano ZS90
Диапазон измерений размера частиц, нм
- анализаторов Zetasizer Nano S, Zetasizer Nano ZS
- анализаторов Zetasizer Nano S90, Zetasizer Nano ZS90
Пределы допускаемой относительной погрешности измерения раз-
мера частиц, %
Диапазон рабочих температур в кюветном отделении, °С
± 10
от 0 до плюс 90 или
от 0 до плюс 120
± 0,1
220 ± 10
50 ± 0,5
80
Пределы допускаемой абсолютной погрешности установки рабочей
температуры в кюветном отделении, °С
Питание от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более:
Габаритные размеры измерительного блока, мм, не более:
- длина
- ширина
- высота
Масса измерительного блока, кг, не более:
600
320
260
21
19,4
Рабочие условия применения:
- диапазон температур окружающего воздуха,
°
С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от плюс15 до плюс 35
от 10 до 90
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на корпус измерительного блока анализаторов в виде
наклейки и в верхнем углу титульного листа справочного руководства пользователя
Malvern Zetasizer Nano методом компьютерной графики.
Комплектность средства измерений
Комплектность анализаторов приведена в таблице 2.
Модификация анализаторов указывается при заказе.
Лист № 3
всего листов 4
1
1
1
Кол-воПримечание
1
1По требованию заказчика
1По требованию заказчика
1
1
1
1
Таблица 2
Наименование
1. Измерительный блок
2.Компьютер
3.Титратор МРТ-2
4.Набор кювет
5.Комплект сетевых кабелей
6.Кабель USB
7.Программное обеспечение "Zetssizer Software» версии
NanoDTS v6.00
8.Комплект ЗИП
9.Паспорт «Анализаторы размера частиц Zetasizer Nano
(S, ZS, S90, ZS90)»
10. Справочноеруководство пользователяMalvern Zetasizer
Nano
11. Методика поверки Malvern Zetasizer Nano МП
1
Поверка
осуществляется в соответствии с документом МП 48308-11 «Анализаторы размера частиц
Zetasizer Nano. Методика поверки» Zetasizer Nano МП, утвержденным руководителем ГЦИ
СИ ФГУП «ВНИИФТРИ» Балахановым М.В. 30.11.2010 г.
Основное поверочное оборудование:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и по-
рошкообразных материалов ГЭТ 163-2003, диапазон размеров частиц от 0,5 до 1000 мкм, от-
носительная погрешность ± 3 %;
Государственный вторичный эталон единиц дисперсных параметров взвесей наномет-
рового диапазона ГВЭТ 163-1-2010, диапазон размеров частиц от 0,01 до 5 мкм, относитель-
ная погрешность ±5 %.
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к анализаторам
размера частиц Zetasizer Nano:
1. ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
2. ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
3. Техническая документация фирмы «Malvern Instruments Ltd.» (Великобритания).
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «Malvern Instruments Ltd.», Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ
United Kingdom.
Тел: +44 (0) 1684 892456
Факс: +44 (0) 1684 892789
,
Лист № 4
всего листов 4
Заявитель
ЗАО«ЭКСИТОН АНАЛИТИК»
Адрес: 194356, г. Санкт-Петербург, пр. Энгельса, д. 128, пом. 4Н
Тел.:8 (812) 322-58-99
Факс: 8 (812) 322-58-99
, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»
Адрес: 141570, Московская обл., Солнечногорский р-н, гп Менделеево;
Тел./факс: (495) 744-81-12,
htt://
, e-mail:
Зарегистрирован в Государственном реестре средств измерений под № 30002-08 от
04.12.2008
Заместитель
Руководителя Федерального
агентства по техническому регу-
лированию и метрологииЕ.Р.Петросян
М.п.«___»________2011 г.
