Номер госреестра:
48255-11
Наименование СИ:
Весы вагонные тензометрические
Обозначение типа:
ВВТ
Производитель:
ООО "Новые автоматизированные измерительные системы" (НАИС), г.Ростов-на-Дону
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.10.2021
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44471
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные тензометрические ВВТ
Назначение средства измерений
Весы вагонные тензометрические ВВТ (далее - весы) предназначены для статического
взвешивания массы груза, перевозимого железнодорожным транспортом.
Рисунок 2 - Фотография индикатора/терминала
Описание средства измерений
В состав каждой модификации весов семейства 1 (с аналоговыми датчиками) и семей-
ства 2 (с цифровыми датчиками) входит:
·
грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя от
одной до четырех грузоприемных платформ (рисунок 1);
·
весоизмерительное устройство, включающего в себя от 4 до 12 весоизмерительных
датчиков;
·
индикатор или терминал (рисунок 2).

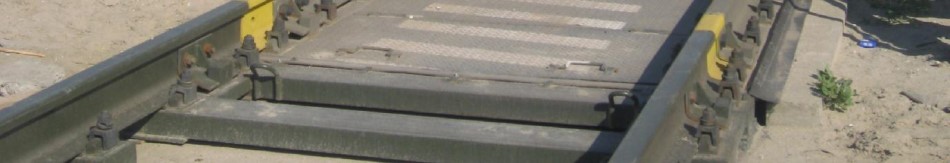

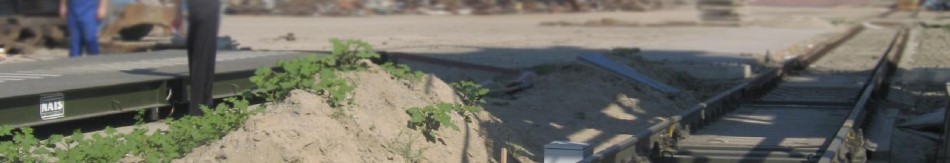

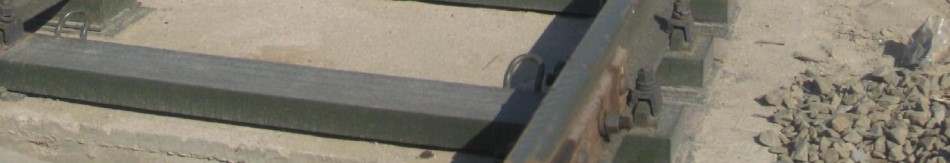

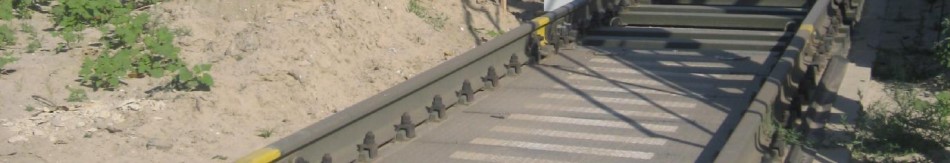

Рисунок 1 - Фотография вагонных тензометрических весов ВВТ
Продольные и
поперечные от-
бойники
Лист № 2
всего листов 7
В состав каждой модификации весов входит ГПУ, которое включает в себя одну или
несколько грузоприемных платформ и весоизмерительное устройство. ГПУ служит для при-
нятия нагрузки. Грузоприемная платформа опирается на весоизмерительные датчики, уста-
новленные на недеформируемом основании.
Смещение ГПУ в горизонтальной плоскости при въезде взвешиваемого вагона ограни-
чивается регулируемыми упорами – отбойниками (рисунок 1): продольными, закрепленными
на грузоприемной платформе, и поперечными, закрепленными на закладных деталях неде-
формируемого основания.
Весоизмерительное устройство, в зависимости от модификации весов, состоит из одно-
го из следующих комплектов весоизмерительных датчиков:
- комплекта датчиков весоизмерительных тензорезисторных С16А (аналоговых) (Гос-
реестр № 20784), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых дефор-
мация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в
аналоговый электрический сигнал, пропорциональный массе;
- комплекта датчиков весоизмерительных тензорезисторных C16A (цифровых) (Госре-
естр № 20784), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, (вид взрывозащиты
ОExiaIICT4/Т6X) для работы во взрывоопасных зонах классов 1 и 2;
- комплекта датчиков весоизмерительных тензорезисторных С16i (Госреестр № 20784),
фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих
элементов под действием силы тяжести взвешиваемого груза преобразуется в цифровой коди-
рованный электрический сигнал, пропорционально массе.
- комплекта датчиков весоизмерительных тензорезисторных С16А (Госреестр №
20784), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация уп-
ругих элементов под действием силы тяжести взвешиваемого груза преобразуется в аналого-
вый электрический сигнал, который преобразуется в устройстве обработки аналоговых дан-
ных в цифровой кодированный электрический сигнал, пропорциональный массе;
Весоизмерительные датчики встраиваются в узлы встройки.
Соединительные коробки располагаются в приборных отсеках грузоприемного устрой-
ства. Блоки согласования служат для суммирования и коммутации аналоговых сигналов весо-
измерительных датчиков. Клеммные коробки служат для подключения цифровых весоизме-
рительных датчиков к линии связи.
Весы выпускаются однодиапазонными с максимальной нагрузкой 60 т и многоинтер-
вальными с максимальной нагрузкой 100, 150 и 200 т.
Весы семейства 1 конструктивно состоят из грузоприемного устройства и индикатора
ВТ-008. Грузоприемное устройство включает в себя одну или несколько грузоприемных плат-
форм и весоизмерительное устройство. Весоизмерительное устройство представляет собой
комплект датчиков весоизмерительных тензорезисторных С16А (аналоговых).
Весы семейства 2 конструктивно состоят из грузоприемного устройства и терминала
ВТ – 009. Грузоприемное устройство включает в себя одну или несколько грузоприемных
платформ и весоизмерительное устройство. Весоизмерительное устройство представляет со-
бой комплект датчиков весоизмерительных тензорезисторных С16i (цифровых) или комплек-
та весоизмерительных аналоговых датчиков типа С16А и устройства обработки аналоговых
данных.
При использовании в весах датчиков весоизмерительных тензорезисторных С16i с по-
мощью встроенного в датчик аналого-цифрового преобразователя аналоговый электрический
сигнал преобразуется в дискретный. Далее дискретный сигнал поступает в терминал ВТ-009 и
значение массы груза индицируется на цифровом табло терминала.
Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 или
USB 2.0 для связи с внешними электронными устройствами (к примеру, принтеры, ЭВМ, дуб-
лирующее табло, электронные регистрирующие устройства). В весах предусмотрены сле-
дующие функции и устройства:
- автоматическое устройство установки нуля;
- полуавтоматическим устройством установки нуля;
Лист № 3
всего листов 7
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- показывающее устройство с расширением показаний;
Весы семейства 1 оснащены полуавтоматическим устройством уравновешивания тары.
Весы семейства 2 оснащены устройством выборки массы тары.
Весы оснащены устройством первоначальной установки нуля и устройством слежения
за нулем. Диапазон установки на нуль (суммарный) устройств установки нуля и слежением за
нулем не должен превышать 4% Max. Диапазон устройства первоначальной установки нуля,
не должен превышать 18% Max.
Весы семейства 1 выпускаются в 14 модификациях, отличающихся максимальной на-
грузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных
платформ, габаритными размерами.
Весы семейства 2 выпускаются в 7 модификациях, отличающихся максимальной на-
грузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных
платформ, габаритными размерами.
Пример записи модификаций весов из семейства 1 и 2 в других документах и при заказе:
Весы вагонные тензометрические ВВТ-X-Y-Ц-Р (исполнение 1), где:
ВВТ - тип весов;
X – максимальная нагрузка, т;
Y – количество грузоприёмных платформ;
Исполнение 1 – весы во взрывозащищённом исполнении.
Ц – цифровые весы (указание на семейство 2).
Р – весы с разгрузкой.
Рисунок 3 – Схема пломбировки индикатора
Программное обеспечение
Программное обеспечение (ПО) индикатора ВТ-008 реализовано аппаратно и является
встроенным и метрологически значимым, согласно МИ 3286-2010.
Для ПО индикатора ВТ-008 по алгоритму CRC-16 подсчитывается контрольная сумма, кото
Идентификационный номер и контрольную сумму ПО можно увидеть на дисплее ин-
дикатора ВТ-008 выбрав в главном меню пункт «Состояние индикатора».
Защита ПО индикатора ВТ-008 реализуется также посредством пломбы электронной,
которая позволяет просмотреть количество попыток программирования и дату последнего
программирования установок, непосредственно влияющих на точность измерений.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уров-
ню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Место нанесения свинцовой пломбы
Лист № 4
всего листов 7
Наименова-
ние про-
граммного
обеспечения
Весы
Идентифика-
ционное на-
именование
программного
обеспечения
ВТ-008
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
V1.10
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
24354
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC-16
Метрологические и технические характеристики
2.1
Индексированная максимальная нагрузка для весов с
Max = 60/100/150т, Мах
i
, т
2.2
Индексированная максимальная нагрузка для весов с Max
= 200т, Мах
i
, т
3.1
Поверочное деление е, и действительная цена деления, d,
для весов Max = 60/100/150 т, e = d, кг
3.2
Поверочное деление е, и действительная цена деления, d,
для весов Max = 60/100/200 т, e = d, кг
4.1
Максимальное число поверочных делений поддиапазонов
взвешивания, n
i
Таблица 2 - Метрологические характеристики весов
№
п/п
Наименование характеристики
1 Класс точности по ГОСТ Р 53228-2008
2Максимальная нагрузка, Max, т
Показатель
характеристики
III
Max = 60; 100; 150; 200
Мах
1
= 60
Мах
2
= 100
Мах
3
= 150
Мах
1
= 60
Мах
2
= 100
Мах
3
= 200
3Поверочное деление, е, и действительная цена деления, d
4Максимальное число поверочных делений, n
max
е
1
=20
е
2
=50
е
3
=50
е
1
=20
е
2
=50
е
3
=100
3000
n
1
=3000
n
2
=3000
n
3
=3000
100 % Max
От минус 30 до плюс 40
N≤12
L=50
А = 0,35
10
±0,5е
±1,0е
±1,5e
11
±1,0е
±2,0е
±3,0e
0,4
±0,25е
0,2е
5Диапазон уравновешивания тары
6Диапазон температур, °С
7
Число весоизмерительных датчиков, N, не более
8
Длина соединительного кабеля, L, м
9
Поперечное сечение провода, A, мм
2
Пределы допускаемой погрешности при поверке, mpe, кг
0≤m≤500е
500е<m≤2000е
2000е<m≤3000е
Пределы допускаемой погрешности эксплуатации, mpe, кг
0≤m≤500е
500е<m≤2000е
2000е<m≤3000е
12
Минимальная нагрузка, Min, т
13
Погрешность устройства установки нуля, кг
14
Сходимость результатов показаний
Параметры электрического питания, сети АС
15
напряжение, В
частота, Гц
от 187 до 242
от 49 до 51
Лист № 5
всего листов 7
Наименование характеристики
16
17
двухстороннее
№
п/п
Показатель
характеристики
от 9 до 15
постоянный
Параметры электрического питания, сеть DC
- напряжение питания, В
- вид тока напряжения питания
Направление движения вагонов вдоль ГПУ перед взвеши-
ванием
Перечень модификаций весов семейства 1
Модификация весов
Таблица 3 – Модификации весов семейства 1.
№Max,Длина грузоприёмно-
п/п т го устройства, мм
1 ВВТ-60-1 60 4530
2 ВВТ-60-1 исполнение 1 60 4530
3 ВВТ-100-2 100 13850
4 ВВТ-100-2 исполнение 1 100 13850
5 ВВТ-100-2-Р 100 13850
6 ВВТ-100-2-Р исполнение 1 100 13850
7 ВВТ-150-2 150 15000
8 ВВТ-150-2 исполнение 1 150 15000
9 ВВТ-150-2-Р 150 15000
10 ВВТ-150-2-Р исполнение 1 150 15000
11 ВВТ-200-1 200 15000
12 ВВТ-200-1 исполнение 1 200 15000
13 ВВТ-200-2 200
14 ВВТ-200-2 исполнение 1 200
ВВТ-200-320025000
ВВТ-200-3 исполнение 120025000
ВВТ-100-110015500
ВВТ-100-1 исполнение 110015500
ВВТ-150-115015500
ВВТ-150-1 исполнение 115015500
Обозначение
документа
2012-00.000
2112-00.000
2022-00.000
2122-00.000
2023-00.000
2123-00.000
2024-00.000
2124-00.000
2019-00.000
2219-00.000
2119-00.000
2120-00.000
2021-00.000
2121-00.000
2035-00.000
2135-00.000
2017-00.000
2117-00.000
2018-00.000
2118-00.000
Длина грузоприёмной
платформы, мм
4530
4530
4530
4530
3330
3330
5000
5000
5000
5000
5000
5000
5000
5000
15500
15500
15500
15500
15500
15500
Модификация весов
Перечень модификаций семейства 2
Т а б л и ц а 4 – Перечень модификаций весов семейства 2
№Max,Длина грузоприемного
п/птустройства, мм
1 24 5
1ВВТ-60-1-Ц604530
2ВВТ-100-2-Ц 100 13850
3ВВТ-100-2-Р-Ц 100 13850
4ВВТ-150-2-Ц 150 15000
ВВТ-150-2-Р-Ц 150 15000
ВВТ-200-1-Ц 200 15000
5ВВТ-200-3-Ц20025000
6ВВТ-100-1 -Ц10015500
7ВВТ-150-1- Ц15015500
Обозначение до-
кумента
6
2212-00.000
2222-00.000
2223-00.000
2224-00.000
2219-00.000
2220-00.000
2235-00.000
2217-00.000
2218-00.000
Длина грузоприёмной
платформы, мм
7
4530
4530
3330
5000
5000
15500
15500
15500
15500
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским
способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устрой-
ства и на корпусе индикатора/терминала методом шелкографии.
Лист № 6
всего листов 7
Комплектность средства измерений
1 комплект
от 1 до 6 шт.
от 4 до 12 шт.
1 комплект
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
4-12 шт.
1-5 шт.
1 шт.
1 шт.
1 комплект
4-12 шт.
1-5 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
В комплект поставки весов любой модификации входит:
1
Грузоприемное устройство
Грузоприемное устройство включает:
- Грузоприемные платформы
- Датчики весоизмерительные тензорезисторные
2
Эксплуатационная документация
Эксплуатационная документация включает:
- Руководство по эксплуатации весов
- Руководство по эксплуатации индикатора/терминала
- Паспорт на весы
3
Индикатор/терминал
В комплект поставки весов ВВТ-Х-Y семейства 1 входит:
- Индикатор ВТ-008
- Датчики весоизмерительные тензорезисторные С16А
- Блок согласования характеристик датчиков типа
- Кабель сигнальный (не более 50 м)
- Кабель интерфейсный типа RS-232 (1,5 м)
- Комплект монтажных частей
В комплект поставки весов ВВТ-Х-Y семейства 1 исполнение 1 входит:
Датчики весоизмерительные тензорезисторные С16А с маркировкой
взрывозащиты OExiaIICT4/T6X
- Клеммная коробка
- Индикатор ВТ-008
- Блок защиты, [Exia]IIC, фирмы «HBM GmbH», Германия
- Кабель сигнальный (не более 50 м)
- Кабель интерфейсный типа RS-232 (1,5 м)
- Оптический изолятор связи интерфейса RS-232
- Блок питания
- Комплект монтажных частей
В комплект поставки весов ВВТ-Х-Y-Ц семейства 2 входит:
- Датчики весоизмерительные тензорезисторные С16i
- Клеммная коробка
- Терминал ВТ-009
- Кабель интерфейсный типа RS-485 (не более 500 м)
- Кабель интерфейсный типа RS-232 (1,5 м)
- Комплект монтажных частей
4-12 шт.
1-5 шт.
1 шт.
1 шт.
1 шт
1 комплект
Поверка
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Испыта-
ния» приложение Н, «Методика поверки весов».
Основные средства поверки:
- гири класса М
1
по ГОСТ 7328-01 «Гири. Общие технические требования».
Сведения о методиках (методах) измерений
Руководство по эксплуатации», раздел 2.3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к весам вагон-
ным тензометрическим ВВТ
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
2 ТУ 4274-012-48254431-2011 «Весы вагонные тензометрические ВВТ».
Лист № 7
всего листов 7
3 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление мероприятий государственного контроля (надзора);
- выполнение государственных учетных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
- осуществление торговли и товарообменных операций, выполнение работ по расфасов-
ке товаров;
Изготовитель
Общество с ограниченной ответственностью «Новые автоматизированные измеритель-
ные системы» (ООО «НАИС»),
Юридический адрес: 344001, РФ, г. Ростов – на – Дону, ул. Республиканская 135.
Фактический адрес: 344002, РФ, г. Ростов-на-Дону, ул. Шоссейная, 47-В
Тел./факс: (863)265-82-65, 265-82-70(71).
E-mail:
Http:
Испытательный trial
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации (Госреестр № 30004-13).
119361, г. Москва, ул. Озерная, 46.
Тел./факс: (495) 437-5577, 437-5666.
E-mail:
Http:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииЕ.Р. Петросян
м.п.«______»______________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 73666-18 | Весы автомобильные электронные | АЛЕКС | ООО "ПромСнабСервис", г.Липецк | 1 год | Перейти |
| 28492-04 | Системы измерительные тензометрические | СТММ | ООО "АЭРОТЕСТ", г.Москва | 1 год | Перейти |
| 52878-13 | Весы автомобильные | М8200А | ООО НПП "Метра", г.Обнинск | 1 год | Перейти |
| 5027-84 | Весы лабораторные для определения влажности | ВЛВ-100г | Завод "Госметр", г.С.-Петербург | 1 год (ГОСТ 8.002-71) | Перейти |
| 20299-00 | Весы настольные | ВР-04МС | ООО фирма "Мера-Сервис", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
