Анализаторы сигналов MS2830A-044, MS2830A-045, ГРСИ 48199-11
Номер госреестра:
48199-11
Наименование СИ:
Анализаторы сигналов
Обозначение типа:
MS2830A-044, MS2830A-045
Производитель:
Фирма "Anritsu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44377
об утверждении типа средств измерений
Лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы сигналов MS2830A-044, MS2830A-045
Назначение средства измерений
Анализаторы сигналов MS2830A-044, MS2830A-045 предназначены для измерения па-
раметров спектра модулированных радиотехнических сигналов.
Описание средства измерений
Принцип действия анализаторов сигналов MS2830A-044, MS2830A-045 основан на по-
следовательном супергетеродинном преобразовании входного высокочастотного сигнала на
промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для разверт-
ки спектра используется высокостабильный генератор качающейся частоты синтезаторного
типа, синхронизация которого осуществляется от внутреннего опорного генератора или от
внешнего источника сигнала. Для точной настройки на частоту сигнала используются цифро-
вые узкополосные фильтры с полосой пропускания до 1 Гц. Результаты измерений и режимы
работы отображаются на цветном жидкокристаллическом дисплее. По выбору могут быть ус-
тановлены два основных режима: анализатор спектра и анализатор модулированных сигналов.
Внешнее управление реализуется через интерфейсы GPIB, USB, Ethernet.
Анализаторы сигналов MS2830A-044, MS2830A-045 выпускаются в базовой конфигура-
ции и с набором нижеперечисленных функциональных и программных опций, которые могут
быть установлены на заводе при заказе (обозначения с первой цифрой 0) или дополнительно
установлены на заводе в процессе эксплуатации (обозначения с первой цифрой 1).
Функциональные опции:
001 (101) – опорный генератор повышенной стабильности (рубидиевый генератор);
005 (105) – демодулятор с диапазоном частот от 1 кГц до 31.25 МГц
(только для модели MS2830A-044);
006 (106) – демодулятор с диапазоном частот от 1 кГц до 10 МГц;
007 – демодулятор с диапазоном частот от 1 кГц до 31.25 МГц без преселектора
(только для модели MS2830A-045);
010 (110) – измеритель фазовых шумов;
011 (111) – дополнительный второй жесткий диск;
016 (116) – анализ сигнала по стандартам ЭМС (CISPR);
067 (167) – канал с обходом преселектора;
068 (168) – предусилитель с диапазоном частот от 100 кГц до
26,5 ГГц для модели MS2830A-044; 43 ГГц для модели MS2830A-045;
313 – съемный дополнительный жесткий диск.
Программные опции анализа сигналов по телекоммуникационным стандартам:
MX269011A – W-CDMA/HSPA Downlink Measurement Software;
MX269012A – W-CDMA/HSPA Uplink Measurement Software;
MX269013A – GSM/EDGE Measurement Software;
MX269013A-001 – EDGE Evolution Measurement Software;
MX269015A – TD-SCDDMA Measurement Software;
MX269017A – Vector Modulation Analysis Measurement Software;
MX269020A – LTE Downlink Measurement Software;
MX269021A – LTE Uplink Measurement Software;
MX269022A – LTE TDD Downlink Measurement Software;
MX269024A – CDMA2000 Forward Link Measurement Software;
MX269026A – EV-DO Forward Link Measurement Software;
MX269028A – WLAN (802.11) Measurement Software;
MX269030A – W-CDMA BS Measurement Software;
MX283027A – Wireless Network Device Measurement Software;
Лист № 2
всего листов 8
MX283027A-01 – WLAN Test Software (при наличии опции MX283027A);
MX283027A-02 – Bluetooth Test Software (при наличии опции MX283027A).
Конструктивно анализаторы сигналов MS2830A-044, MS2830A-045 выполнены в виде
настольного моноблока.
Общий вид анализаторов сигналов MS2830A-044, MS2830A-045 показан на фотографии
1, вид задней панели с обозначением места пломбирования от несанкционированного доступа
(путем нанесения специальной краски под винт) показан на фотографии 2. Знак поверки в ви-
де наклейки размещается в середине боковой панели.

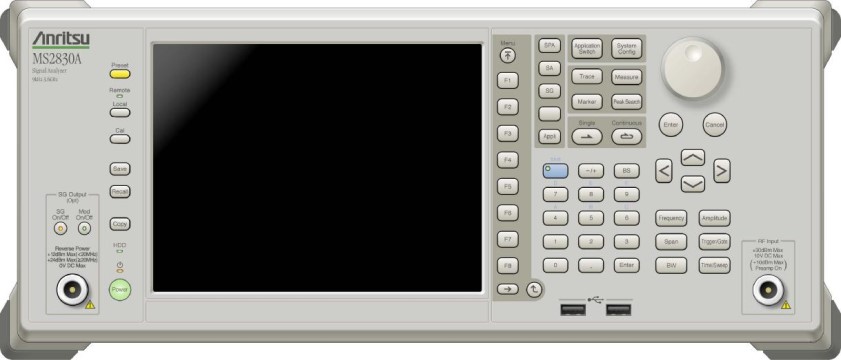

Фотография 1. Лицевая панель
По техническим требованиям анализаторы сигналов MS2830A-044, MS2830A-045 соот-
ветствуют группе 3 ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, работает в опера-
ционной среде Windows, по структуре является целостным, выполняет функции управления
параметрами отображения и математические функции обработки измерительной информации.
В комплект поставки входит также лицензионное программное обеспечение “Master Software
Tools” на компакт-диске, которое может быть установлено на внешнем компьютере для рас-
место пломбирования

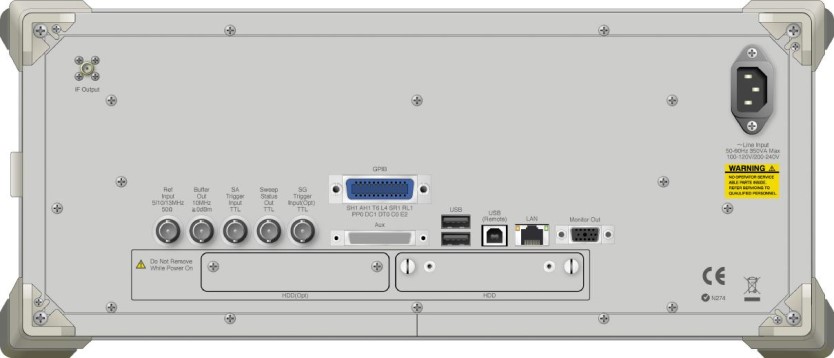

Фотография 2. Задняя панель
Лист № 3
всего листов 8
ширения возможностей отображения, обработки и хранения измерительной информации.
Программные опции для отображения измерительной информации в виде параметров сигна-
лов по телекоммуникационным стандартам поставляются дополнительно по заказу на отдель-
ном компакт-диске.
класс (уровень) защиты
идентификацион-идентификационный
ное наименование номер версии
Package Version
4.0X.Y, где
X ≥ 7; Y ≥ 0
класс риска C по WELMEC 7.2 для категории P
уровень C по МИ 3286-2010
алгоритм проверки
идентификационного номера версии
автоматическое вычисление контрольных сумм и
хеширование с представлением результата в виде
идентификационного номера версии
Метрологические и технические характеристики
АНАЛИЗАТОР СПЕКТРА
диапазон частот
MS2830A-044от 9 кГц до 26,5 ГГц
MS2830A-045от 9 кГц до 43 ГГц
1
разрешение по частоте1 Гц
максимальное количество точек отсчетов на траектории10001
параметры опорного генератора
номинальное значение частоты10 МГц
пределы допускаемого относительного дрейфа частоты при
температуре (23 ± 2)
о
С, не более
стандартное исполнение± 1·10
-7
за 1 год
опция 001 (101)± 1·10
-10
за 1 месяц
дополнительная относительная погрешность частоты в
диапазоне температур от 5 до 45
о
С, не более
стандартное исполнение ± 2·10
-8
опция 001 (101) ± 1·10
-9
параметры входа внешней синхронизации
частота5; 10; 13 МГц
уровень мощностиот – 15 до + 20 дБм
2
параметры выходного сигнала синхронизации
частота10 МГц
уровень мощности, не менее0 дБм (на нагрузку 50 Ом)
уровень фазовых шумов на частоте 500 МГц, не более
при отстройке 100 кГц– 115 дБн/Гц
3
при отстройке 1 МГц– 133 дБн/Гц
1. метрологические характеристики нормируются на частотах до 40 ГГц
2. здесь и далее дБм обозначает дБ относительно 1 мВт
3. здесь и далее дБн обозначает дБ относительно уровня на частоте основной гармоники
(несущей частоте)
усредненный уровень собственных шумов, не более
(температура 23 ± 5 °С, полоса пропускания 1 Гц,
ослабление входного аттенюатора 0 дБ, без опции 067)
без предварительного усилителя
на частоте 100 кГц– 134 дБм
на частоте 1 МГц– 144 дБм
в диапазоне частот от 30 МГц до 1 ГГц – 153 дБм
в диапазоне частот от 1 до 2,4 ГГц– 150 дБм
в диапазоне частот от 2,4 до 3,5 ГГц– 147 дБм
Лист № 4
всего листов 8
с выключенным предварительным усилителем
на частоте 100 кГц
на частоте 1 МГц
в диапазоне частот от 30 МГц до 1 ГГц
в диапазоне частот от 1 до 2 ГГц
в диапазоне частот от 2 до 3,5 ГГц в
диапазоне частот от 3,5 до 6 ГГц в
диапазоне частот от 6 до 13,5 ГГц
в диапазоне частот от 13,5 до 18,3 ГГц
в диапазоне частот от 18,3 до 34 ГГц
в диапазоне частот от 34 до 40 ГГц
в диапазоне частот от 40 до 43 ГГц
4
– 134 дБм
– 144 дБм
– 153 дБм
– 150 дБм
– 147 дБм
– 144 дБм
– 147 дБм
– 145 дБм
– 141 дБм
– 135 дБм
– 132 дБм
с включенным предварительным усилителем
на частоте 100 кГц
4
на частоте 1 МГц
в диапазоне частот от 30 МГц до 1 ГГц
в диапазоне частот от 1 до 2 ГГц
в диапазоне частот от 2 до 3,5 ГГц в
диапазоне частот от 3,5 до 6 ГГц в
диапазоне частот от 6 до 13,5 ГГц
в диапазоне частот от 13,5 до 18,3 ГГц
в диапазоне частот от 18,3 до 34 ГГц
в диапазоне частот от 34 до 40 ГГц
в диапазоне частот от 40 до 43 ГГц
4
+ 30 дБм
от 1 Гц до 3 МГц
5
; 50 кГц;
5; 10 МГц
20; 31,25 МГц
в диапазоне частот от 3,5 до 6 ГГц
в диапазоне частот от 6 до 13,5 ГГц
в диапазоне частот от 13,5 до 18,3 ГГц
в диапазоне частот от 18,3 до 34 ГГц
в диапазоне частот от 34 до 40 ГГц
в диапазоне частот от 40 до 43 ГГц
4
– 144 дБм
– 151 дБм
– 149 дБм
– 146 дБм
– 144 дБм
– 140 дБм
– 147 дБм
– 156 дБм
– 163 дБм
– 161 дБм
– 159 дБм
– 155 дБм
– 160 дБм
– 158 дБм
– 156 дБм
– 150 дБм
– 147 дБм
+ 10 дБм
0; от 300 Гц до 26.5 ГГц
0; от 300 Гц до 43 ГГц
2 Гц
± 0,2 %
максимальный уровень мощности на входе
без предварительного усилителя
(при ослаблении входного аттенюатора ≥ 10 дБ)
с предварительным усилителем
(при ослаблении входного аттенюатора 0 дБ)
полоса обзора
MS2830A-044
MS2830A-045
4. типовое справочное значение
разрешение установки полосы обзора
относительная погрешность установки полосы обзора, не более
полоса пропускания
по уровню – 3 дБ
200 Гц; 9 кГц, 120 кГц
1 МГц
от 1 Гц до 10 МГц; 5 кГц
дополнительно с опцией 005
опция 016
по уровню – 6 дБ
импульсная характеристика
полоса видеофильтра (в последовательности 1-3-10)
диапазон ослабления входного аттенюатора
MS2830A-044
от 0 до 60 дБ с шагом 2 дБ
Лист № 5
всего листов 8
MS2830A-045 0; 10 дБ; от 10 до 40 дБ с
шагом 2 дБ; 50; 60 дБ
пределы основной относительной погрешности ослабления
входного аттенюатора относительно 10 дБ (без предваритель-
ного усилителя, температура 23 ± 5 °С)
в диапазоне частот от 300 кГц до 4 ГГц± 0,2 дБ
в диапазоне частот от 4 до 13,8 ГГц± 0,75 дБ
в диапазоне частот от 13,8 до 26,5 ГГц± 0,80 дБ
в диапазоне частот от 26,5 до 40 ГГц± 1,0 дБ
диапазон установки опорного уровня
логарифмическая шкалаот – 120 до + 50 дБм
линейная шкалаот 22,4 мкВ до 70,7 В
разрешение установки опорного уровня0,01 дБ
нелинейность опорного уровня
6
, не более
без предварительного усилителя
при значениях уровня на смесителе
7
≤ – 20 дБм ± 0.07 дБ
при значениях уровня на смесителе
7
≤ – 10 дБм ± 0.10 дБ
с предварительным усилителем
при значениях уровня на предусилителе
7
≤ – 40 дБм ± 0,07 дБ
при значениях уровня на предусилителе
7
≤ – 30 дБм ± 0,10 дБ
пределы основной относительной погрешности измерения
уровня мощности
8
при температуре 23 ± 5 °С
без предварительного усилителя при уровне – 10 дБм
на частотах от 9 до 300 кГц± 1,0 дБ
на частотах от 300 кГц до 3,5 ГГц± 0,35 дБ
в диапазоне частот от 3,5 до 13,8 ГГц± 1,5 дБ
в диапазоне частот от 13,8 до 40 ГГц± 2,5 дБ
с предварительным усилителем при уровне – 30 дБм
на частотах от 300 кГц до 3,5 ГГц± 0,65 дБ
в диапазоне частот от 3,5 МГц до 13,8 ГГц± 1,8 дБ
в диапазоне частот от 13,8 до 26,5 ГГц± 2,5 дБ
в диапазоне частот от 26,5 до 40 ГГц± 3,5 дБ
5. в последовательности 1-3-10
6. частота < 30 МГц, уровень на входе < – 10 дБм, без учета влияния собственных шумов
7. уровень на смесителе (предварительном усилителе) равен разности уровня входного
сигнала и ослабления входного аттенюатора
8. ослабление входного аттенюатора 10 дБ; trial выполнения процедуры автоподстройки (CAL)
суммарная относительная погрешность измерения уровня
мощности
9,10
при температуре 23 ± 5 °С
без предварительного усилителя
в диапазоне частот от 300 кГц до 3,5 ГГц± 0,5 дБ
в диапазоне частот от 3,5 до 13,8 ГГц± 1,8 дБ
в диапазоне частот от 13,8 до 40 ГГц± 3,0 дБ
с предварительным усилителем
в диапазоне частот от 300 кГц до 3,5 ГГц± 1,0 дБ
в диапазоне частот от 3,5 до 13,8 ГГц± 2,0 дБ
в диапазоне частот от 13,8 до 26,5 ГГц± 3,0 дБ
в диапазоне частот от 26,5 до 40 ГГц± 4,0 дБ
уровень собственных негармонических помех, типовые значения
в диапазоне частот от 1 МГц до 1 ГГц
в диапазоне частот от 1 до 26,5 ГГц
в диапазоне частот от 26,5 до 40 ГГц
– 100 дБм
– 90 дБм
– 80 дБм
Лист № 6
всего листов 8
уровень гармонических искажений второго порядка,
типовые значения, не более
без предварительного усилителя
в диапазоне частот от 10 до 300 МГц– 60 дБн
в диапазоне частот от 300 МГц до 2 ГГц– 65 дБн
в диапазоне частот от 2 до 3 ГГц– 70 дБн
в диапазоне частот от 3 до 21,5 ГГц– 90 дБн
с предварительным усилителем
в диапазоне частот от 10 до 300 МГц– 50 дБн
в диапазоне частот от 300 МГц до 2 ГГц– 55 дБн
в диапазоне частот от 2 до 13,25 ГГц– 45 дБн
в диапазоне частот от 13,25 до 21,5 ГГц– 40 дБн
относительная погрешность измерения частоты F в режимеδ
0
∙F + 0,1∙N/T
M
,
частотомера
11
, не более
δ
0
– относительная погрешность
частоты опорного генератора,
N – номер гармоники генерато-
ра на смесителе
12
,
T
M
– время счета
АНАЛИЗАТОР МОДУЛИРОВАННЫХ СИГНАЛОВ (опции 005, 006)
полоса частот анализа модулированных сигналов
опция 005 (только для MS2830A-044) от 1 кГц до 25 МГц;
31,25 МГц
опция 006от 1 кГц до 10 МГц
полоса пропусканияот 1 Гц до 1 МГц
динамический диапазонот – 17 до + 30 дБм
___________________
9. определяется формулой
√
δ
0
2
+ δ
N
2
+ δ
A
2
, где δ
0
– основная относительная погрешность
измерения уровня мощности, δ
N
– нелинейность опорного уровня, δ
A
– относительная
погрешность входного аттенюатора
10. после выполнения процедуры CAL; полоса пропускания от 0 Гц до 1 МГц; без учета
влияния собственных шумов
11. полоса пропускания 1 кГц, полоса обзора ≤ 1 МГц, отношение сигнала к шуму ≥ 50 дБ,
время счета ≥ 0,1 с
12. N = 1 на частотах от 9 кГц до 4 ГГц и от 4,3 до 10,575 ГГц; N = 1/2 на частотах от 3,5 до
4,4 ГГц; N = 2 на частотах от 10, 475 до 18,4 ГГц, N = 4 на частотах от 18,3 до 41,9 ГГц
неравномерность амплитудно-частотной характеристики в
полосе анализа на частотах от 30 МГц до 4 ГГц, не более
± 0,31 дБ
ОБЩИЕ ХАРАКТЕРИСТИКИ
тип высокочастотного соединителя
MS2830A-044 N(f)
MS2830A-045 K(f)
КСВН входа, типовые значения, не более
MS2830A-044
в диапазоне частот от 40 МГц до 3 ГГц1,2
в диапазоне частот от 3 до 6 ГГц1,5
в диапазоне частот от 6 до 13,5 ГГц1,6
в диапазоне частот от 13,5 до 26,5 ГГц1,9
MS2830A-045
в диапазоне частот от 40 МГц до 3 ГГц1,2
в диапазоне частот от 3 до 13,5 ГГц1,3
в диапазоне частот от 13,5 до 26,5 ГГц1,4
в диапазоне частот от 26,5 до 40 ГГц1,6
Лист № 7
всего листов 8
50 ± 0,5 Гц
220 ± 20 В
190 ВА
350 ВА
параметры питания от сети переменного тока
частота сети
напряжение сети
потребляемая мощность, не более
без опций
со всеми установленными опциями
габаритные размеры, не более
ширина
высота
глубина
масса, не более
диапазон рабочих температур
диапазон температур транспортирования и хранения
электромагнитная совместимость
безопасность
426 мм
177 мм
390 мм
15 кг
от + 5 до + 45 °C
от – 20 до + 60 °C
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится заднюю панель корпуса анализаторов сигналов
MS2830A-044, MS2830A-045 в виде наклейки и на титульный лист руководства по эксплуата-
ции типографским способом.
Комплектность средства измерений
наименование и обозначение
анализатор сигналов MS2830A-044/045
кабель сетевой J0017F
карта памяти USB P0031A
мышь компьютерная USB 2.0 (2 Гбайт) Z0541A
компакт-диск с документацией и программным обеспечением
опции
дополнительные принадлежности
руководство по эксплуатации на русском языке M-W3334AE-9.0R
методика поверки
кол-во
1 шт. по заказу
1 шт.
1 шт.
1 шт.
1 шт.
по заказу
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу «МП РТ 1610-2011. Анализаторы сигналов MS2830A-044,
MS2830A-045. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-
Москва» 12.10.2011 г.
Средства поверки:
Средство поверки и требования к егоРекомендуемое средство поверки и его
метрологическим характеристикам метрологические характеристики
стандарт частоты
стандарт частоты рубидиевый Stanford Research
относительная погрешность частотыSystems FS725
10 МГц не более ± 1·10
-10
;годовой дрейф частоты 10 МГц
уровень сигнала от – 10 до + 10 дБмне более ± 1·10
-10
; уровень сигнала + 7 дБм
генератор сигналов
генератор сигналов измерительный
диапазон частот от 30 МГц до 40 ГГц;Anrits
u
MG3694C с опциями 2, 3, 4
диапазон установки уровнядиапазон частот от 8 МГц до 40 ГГц;
от – 80 до 0 дБм;диапазон установки уровня от – 115 до + 6 дБм;
уровень фазовых шумов на частотеуровень фазовых шумов на частоте 500 МГц
500 МГц при отстройке на 100 кГцпри отстройке на 100 кГц не более – 128 дБн/Гц,
не более – 125 дБн/Гц, при отстройкепри отстройке на 1 МГц не более – 144 дБн/Гц
на 1 МГц не более – 143 дБн/Гц
Лист № 8
всего листов 8
калибратор переменного напряжения
относительная погрешность установки ам-
плитуды синусоидального напряжения 20 и
200 мВ (п-п) частотой до 10 МГц на на-
грузку 50 Ом не более ± 1,5 %
ваттметр СВЧ
относительная погрешность измерения
мощности от – 30 до – 10 дБм
в диапазоне частот от 10 МГц до 3,5 ГГц не
более ± 0,13 дБ,
в диапазоне частот от 3,5 до 13,8 ГГц
не более ± 0,5 дБ,
в диапазоне частот от 18 до 40 ГГц
не более ± 0,8 дБ
калибратор осциллографов Fluke 9500B
относительная погрешность установки амплиту-
ды синусоидального напряжения
20 и 200 мВ (п-п) частотой до 10 МГц на нагруз-
ку 50 Ом не более ± 1,5 %
преобразователь измерительный
Rohde & Schwarz NRP-Z28
относительная погрешность измерения мощно-
сти от – 30 до – 10 дБм в диапазоне частот от 10
МГц до 18 ГГц не более ± 0,13 дБ
преобразователь измерительный
Rohde & Schwarz NRP-Z55
относительная погрешность измерения мощно-
сти от – 30 до – 10 дБм в диапазоне частот от 0
до 40 ГГц не более ± 0,46 дБ
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «M-W3334AE-9.0R. Анализаторы сигналов
MS2830A-044, MS2830A-045. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к анализаторам сигналов
MS2830A-044, MS2830A-045
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление мероприятий государственного контроля и надзора (в сфере электросвя-
зи); выполнение работ по оценке соответствия промышленной продукции (средств электро-
связи) установленным законодательством Российской Федерации обязательным требованиям
Изготовитель
Фирма “Anritsu Corporation” (Япония);
5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan; тел./факс +81-46-296-6682,
e-mail:
Заявитель
ЗАО «АКТИ-Мастер»;
125047, Москва, ул. Александра Невского, 19/25, стр. 1; тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«______»_______________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14609-98 | Анализаторы остаточного активного хлора в питьевой воде | АХПВ-1М | АООТ "НИИ точной механики", г.С.-Петербург | 1 год | Перейти |
| 32925-06 | Анализаторы общего органического углерода | 550, 550-HT и 550-SX | Фирма "Mettler-Toledo Thornton, Inc.", США | 1 год | Перейти |
| 62209-15 | Генераторы сигналов произвольной формы | 33210A, 33220A | Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 8503-81 | Анализаторы кодовых последовательностей импульсов | 822 | П/я В-2970, г.Махачкала | Нет данных | Перейти |
| 32013-06 | Анализаторы цифровых сигналов электросвязи | D2500, D2000Lite, D2010 | Фирма "Aethra S.p.A.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
