Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44366

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анемометры рудничные АПР-2м

Назначение средства измерений

Анемометр рудничный АПР-2м предназначен для измерений скорости, давления и

температуры воздушного потока в горных выработках угольных шахт и рудников всех кате-

горий, производства депрессионных съёмок и автоматического мониторинга вентиляционных

сетей в них.

Описание средства измерений

Работа анемометра основана на тахометрическом принципе преобразования скорости

воздушного потока в частоту электрического сигнала с помощью металлической крыльчатки,

скорость вращения которой линейно связана со скоростью набегающего воздушного потока.

Лопасти крыльчатки при вращении пересекают магнитное поле катушки индуктивности и

вносят в неё активные потери, что используется для формирования последовательности им-

пульсов напряжения, частота следования которых регистрируется и используется для расчёта

скорости потока. Одновременно производятся измерения температуры и атмосферное давле-

ние воздуха, для чего анемометр снабжен соответствующими датчиками. Достоверность уста-

новленного программного обеспечения идентифицируется при включении анемометров, при

этом на дисплее появляется надпись АПР-2м и градуировочный код первичного преобразова-

теля.

Идентификаци-

онное наимено-

вание про-

граммного

обеспечения

ГОСТ Р 34.11-

Программное обеспечение

Идентификационные данные программного обеспечения представлены в таблице 1

Таблица 1

Номер версииАлгоритм вы-

Наименова-(идентифика- Цифровой идентификаторчисления циф-

ние про-ционный но- программного обеспечениярового иденти-

граммногомер) про- (контрольная сумма выпол-фикатора про-

обеспеченияграммного няемого кода)граммного

обеспеченияобеспечения

Руководство по 0x3EEB4AADA57134061123

АПР-2мэксплуатации1360D3B125DC529450F2A6F0DC

C5C2CC3C704C47DCFDBF4E

Защита программного обеспечения анемометра от непреднамеренных и преднамерен-

ных изменений соответствует уровню «А» по МИ 3286-2010.

Программное обеспечение не влияет на метрологические характеристики анемометра.

Метрологические и технические характеристики

- диапазон измерений скорости воздушного потока, м/с………………..…… 0,1

50,0

- диапазон показаний скорости воздушного потока, м/с…………………… . 0,0 - 55,0

- цена деления младшего разряда, м/с

в диапазоне от 0,0 до 9,9 ………………………….…………….……………… ….0,001

в диапазоне от 10 до 55,0 ………………………………………………………… …0,01

- пределы допускаемой абсолютной погрешности измерений

скорости воздушного потока, м/с ……………………………………. ± (0,05 + 0,05 V),

где V- измеренное значение скорости

- время измерений, в пределах которого гарантируется погрешность, с ………….999

- максимально допустимая скорость воздушного потока, м/с………………………55,0

Лист № 2

всего листов 3

- диапазон измерений атмосферного давления, мм вод.ст………….от 8500 до 11700

- пределы допускаемой погрешности измерений атмосферного давления, %…..… ± 1

- диапазон измерений температуры,

С…………………………………от минус 20 до 60

- пределы допускаемой погрешности измерений температуры,

С……………….. ± 1

- уровень исполнения взрывозащиты…………………………………………..РО ExiaI Х

- степень защиты, обеспечиваемая оболочкой……….......................................IP 54

- потребляемый ток при напряжении 5В, мА…………………………………...3

- габаритные размеры, мм:

с убранной штангой …………………………………………………………..310

с выдвинутой штангой………………………………………………………. 500

- масса анемометра с элементами питания, кг……………………………………… 0,52

- срок службы анемометра, лет…………………………………………………………… 8

Рабочие условия эксплуатации анемометра представлены в таблице 2

Таблица 2

Температура окру- Относительная влажность возду- ЗапылённостьАтмосферное дав-

жающей среды,

С ха (%) при температуре 35 ±2,

С воздуха, мг/м3 ление, мм вод.ст.

влаги)

От - 20 до +60

не более 100 (с конденсацией

не более 1000 от 7500 до 12500

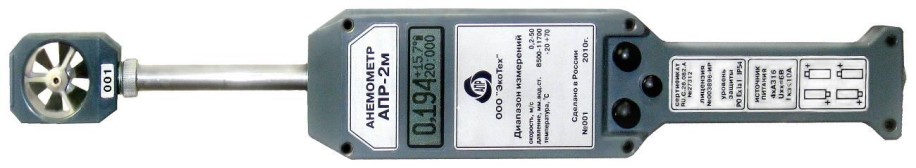

Рисунок 1 - Анемометр рудничный АПР-2м

1 – место установки пломбы изготовителя, 2 – информационные таблички

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на табличке крышки

корпуса анемометра и печатным способом на Руководстве по эксплуатации.

Комплектность средства измерений

- анемометр АПР-2м, шт. ………………………………………………… ….. …….... 1

- руководство по эксплуатации, экз ……………………………………………………1

- компьютерная программа Anemometr109.exe, шт …………………..………….……1

- компьютерная программа AnemometrMonitor102.exe, шт…………… .……….…1

- кабель дл. 2 м с платой для подключения прибора к компьютеру, шт……………1

- элемент гальванический типа А316, шт………………………………………………4

- футляр рабочий, шт. …………………………………………………………………1

- методика поверки МП РТ-303-10, экз…………………………………………… ...1

Поверка

осуществляется по методике поверки МП РТ-303-10, утвержденной ГЦИ СИ ФГУП «ЦАГИ»

20.05. 2011 г.

Места установки пломб изготовителя и табличек показаны на рисунке 1.

11 2

Лист № 3

всего листов 3

Средства поверки:

- установка аэродинамическая измерительная ЭМС 0,1/60, внесена в Госреестр средств

измерений №34647-07, диапазон измерения скоростей от 0,1 до 55 м/с;

- частотомер электронносчётный: диапазон измерений частоты от 0,1 до 10 кГц, период

измерений

от 5 до 500 мс, относительная погрешность измерений не более 0,3 %;

- генератор сигналов низкой частоты: диапазон измерений от 0,02 до 10 кГц, напряже-

ние выходного сигнала не менее 6 В, погрешность установки частоты не более 0,5 %;

- осциллограф электронно-лучевой: полоса пропускания от 0 до 1 МГц, диапазон раз-

вертки - от 1 до 50 мс/дел.

Сведения о методиках (методах) измерений

Методика измерений приведена в «Руководстве по эксплуатации», разделы 10 и 11.

Нормативные и технические документы, устанавливающие требования к анемометрам

рудничным АПР-2м

ГОСТ 8.542-86ГСИ. Государственный специальный эталон и государственная

поверочная схема для средств измерений скорости воздушного потока

Технические условия ТУ-4311-001-96291640-2006

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

при выполнении работ по обеспечению безопасных условий и охраны труда, при осу-

ществлении производственного контроля за соблюдением установленных законодательством

Российской Федерации требований промышленной безопасности к эксплуатации опасного

производственного объекта, при осуществлении мероприятий государственного контроля,

при осуществлении деятельности в области здравоохранения, при осуществлении деятельно-

сти в области охраны окружающей среды.

Изготовитель

Общество с ограниченной ответственностью «ЭкоТех» (ООО « ЭкоТех»). Юридиче-

ский и почтовый адрес: 140000, г. Люберцы, ул. Красная, 1, Московская обл.,

тел./факс (495)558-82-08, e-mail:

m_aa37@mail.ru

Испытательный центр

ГЦИ СИ ФГУП «ЦАГИ», аттестат аккредитации № 30082-08. Юридический и почто-

вый адрес:140180, г. Жуковский, ул. Жуковского, 1, Московская обл.,

тел.(495) 556-37-75, факс (495) 777-63-32, e-mail:

mera@tsagi.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р.Петросян

М.п.

« ___ »__________2011 г.
