Номер госреестра:
48183-11
Наименование СИ:
Радиометр
Обозначение типа:
Аргус-32
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 002
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44416
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометр «Аргус-32»
Назначение средства измерений
Радиометр «Аргус-32» предназначен для измерения энергетической освещенности при
определении стабильности и воспроизводимости характеристик многослойных наноструктур,
динамики характеристик непосредственно при формировании изделий в условиях вакуума in
situ, динамических характеристик при деградации и разрушении многослойных наноструктур.
Описание средства измерений
Принцип действия радиометра «Аргус-32» основан на преобразовании потока УФ из-
лучения в диапазоне длин волн 1,8÷7,3 нм в электрический сигнал, пропорциональный энер-
гетической освещенности. Конструкция радиометра «Аргус-32» включает индикаторный и
измерительный блоки. Измерительный блок радиометра соединяется электрическим кабелем с
индикаторным блоком. Общий вид и корпус радиометра «Аргус-32» представлены на рис. 1 и
рис. 2 соответственно.
Метрологические и технические характеристики
Метрологические и технические характеристики радиометра «Аргус-32» приведены в
таблице 1.
Таблица 1
Наименование параметраЗначение параметра
Спектральный диапазон, нм1,8÷7,3
Диапазон измерений энергетической освещенности, Вт/м
2
0,001÷2,0
Предел допускаемой относительной погрешности, %
±
10,0
Габаритные размеры:
- измерительного блока, не более, мм
Æ
36 х 65
- индикаторного блока, не более, мм125 х 70 х 30
- длина соединительного провода, не менее, мм 500
Масса одного блока, не более, кг 0,5

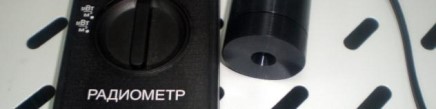

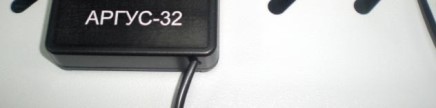

Рис. 1. Общий вид радиометраРис. 2. Корпус радиометра - вид сзади
1 - место установки пломбы;
2 - место нанесения маркировки
1
2
Лист № 2
всего листов 3
Значение параметра
30
10
1,0
5
Наименование параметра
Время установления рабочего режима, не более, с
Время единичного измерения, не более, с
Мощность, потребляемая радиометром, не более, В∙А
Время непрерывной работы без замены элемента питания,
не менее, час
Номинальное напряжение питания, В
9
Рабочие условия эксплуатации:
- температура окружающей среды …...................…...................................…(20 ±5)
°
С;
- относительная влажность воздуха ……………….......................................(65±15) %;
- атмосферное давление...........................................…...........................…..(84-104) кПа.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руково-
дства по эксплуатации РЭ 4481-071-05842749-2011 и в виде наклейки на корпус прибора ме-
тодом наклеивания.
Комплектность средства измерений
Состав комплекта радиометра «Аргус-32» представлен в таблице 2.
Таблица 2
Номер документа
КВФШ.201232.000
РЭ 4481-071-05842749-2011
Наименование
Радиометр «Аргус-32»
Руководство по эксплуатации
Чехол
Количество, шт.
1
1
1
Поверка
осуществляется по документу: РЭ 4481-071-05842749-2011 «Радиометр Аргус-32» (раздел 12),
утвержденному директором ФГУП «ВНИИОФИ» 03.08.2011 г.
Основные средства поверки:
- ГЭТ 162 Первичный эталон потока излучения и энергетической освещенности
- ВЭТ 162-3 Вторичный эталон потока излучения и энергетической освещенности
Сведения о методиках (методах) измерений
Радиометр «Аргус-32». Руководство по эксплуатации РЭ 4481-071-05842749-2011, раз-
дел 10.
Нормативные и технические документы, устанавливающие требования к радиометру
«Аргус-32»
ТУ 4481-070-05842749-2011 «Радиометр Аргус-32».
ГОСТ 8.552-2001 Государственная поверочная схема для средств измерений потока из-
лучения и энергетической освещенности в диапазоне длин волн 0,03-0,4 мкм.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление деятельности в области охраны окружающей среды;
Выполнение работ по обеспечению безопасных условий и охраны труда.
Лист № 3
всего листов 3
Изготовитель
ФГУП «ВНИИОФИ»
119361, г. Москва, Озерная, д.46
Телефон: (495) 437-31-83; факс: (495) 437-31-47
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации госу-
дарственного центра испытаний (испытательной, измерительной лаборатории) средств
измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»_____________2011 г.
Готовы поверить данное средство измерений.
