Приложение к свидетельству № 44407
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПАСРЕДСТВАИЗМЕРЕНИЙ
Весы специальные SE2
Назначение средства измерений
Весы специальные SE2 (далее по тексту - весы) предназначены для измерений массы дози-
руемой жидкости объемом от 0,1 мкл до 10,0 мкл.
Описание средства измерений
Принцип действия весов основан на использовании электромагнитной силовой компен-
сации, при которой вес измеряемого груза уравновешивается силой взаимодействия электри-
ческого тока, протекающего по обмотке компенсационной катушки, с магнитным полем, соз-
даваемым между полюсами постоянного магнита. Устойчивое равновесие механической сис-
темы блока взвешивающего, жестко связанной с компенсационной катушкой, обеспечивается
электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет
ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее поло-
жение механической системы. Компенсационный ток, пропорциональный весу и массе изме-
ряемого груза, поступает в блок индикации и управления (далее по тексту - дисплей) для по-
следующей обработки и индикации результатов измерений. Масса дозируемой жидкости оп-
ределяется по измеренной разности заполненной и пустой бюксы.
Конструктивно весы состоят из блока взвешивающего с ветрозащитной витриной и дис-
плея. Блок взвешивающий и дисплей соединяются между собой при помощи электрического
кабеля. Блок взвешивающий снабжен специальными средствами защиты от накопления на
поверхности взвешиваемых объектов электростатических зарядов. С этой целью он снабжен
специальной антистатической грузоприемной чашкой и ветрозащитной витриной со специ-
альным металлическим покрытием.
Весы имеют следующие функции:
- автоматическая градуировка с помощью встроенной гири;
- полуавтоматическая градуировка с помощью внешней гири;
- первоначальная установка нуля;
- автоматическое слежение за нулем;
- полуавтоматическая установка нуля;
- тарирование;
- управление ветрозащитной витриной;
- интерфейс RS 232 для подключения внешних устройств (компьютера или специально-
го принтера).
Весы подключаются к электросети через адаптер сетевого питания.
Внешний вид весов показан на рис.1 и рис. 2.

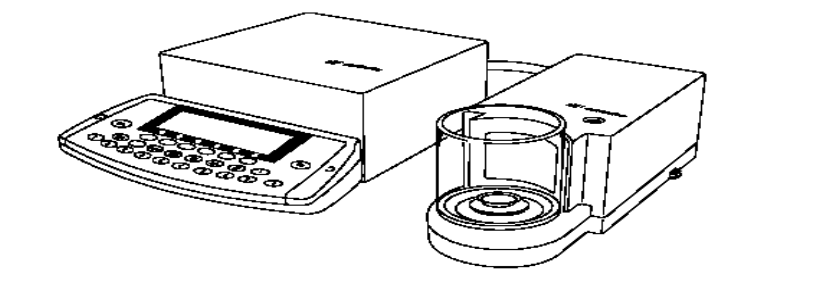

Рисунок 1 – Внешний вид весов специальных SE2
Лист № 2
всего листов 4

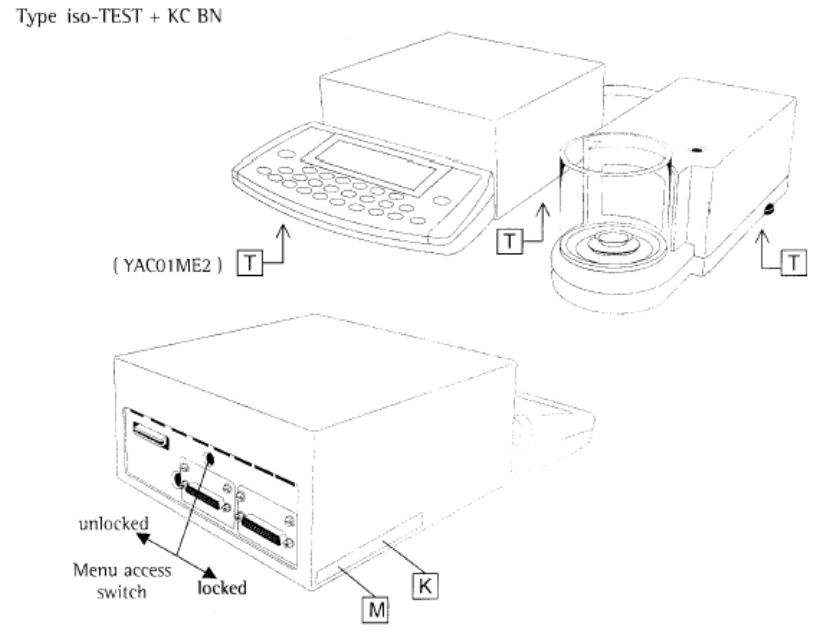

КСправочная этикетка со знаком
МЗнак поверки
ТТабличка с обозначением модели
Рисунок 2 - Внешний вид весов специальных SE2. Схема пломбирования
.
-*
-*
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного обес-
печения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная сумма
исполняемого
кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
Весы специаль-
ные
25908773
ПО 01-46-06
*Примечание. Данные не доступны, так как данное ПО не может быть модифицирова-
но, загружено или прочитано через какой-либо интерфейс после опломбирования.
Программное обеспечение (ПО) весов является встроенным и реализовано в блоке инди-
кации и управления (дисплее). Номер версии ПО отображается на дисплее при нажатии кла-
виши «SETUP». Для защиты ПО от непреднамеренных и преднамеренных воздействий слу-
жит административный пароль. Защита ПО от непреднамеренных и преднамеренных воздей-
ствий соответствует уровню «А» по МИ 3286-2010.
Открыто
Доступ
к менюЗакрыто
Лист № 3
всего листов 4
Метрологические и технические характеристики
Значение характеристики
2100
0,01
0,0001
0,00025
Таблица 2
Наименование характеристики
1 Наибольший предел взвешивания, мг
2 Наименьший предел взвешивания, мг
3 Дискретность отсчета «d», мг
4 Среднее квадратическое отклонение показаний весов, мг, не более
5 Пределы допускаемой абсолютной погрешности, мг, в интервалах
взвешивания:
от 0,01 мг до 500 мг включ.
св. 500 мг до 1000 мг включ.
св 1000 мг до 2100 мг включ.
±
0,008
±
0,010
±
0,017
от 0 до 2100
10
20
122, 319, 107
122, 291, 110
3,5
3,5
от 10 до 25
35
8
6 Диапазон выборки массы тары, мг
7 Время установления показаний (среднее), с
8 Диаметр грузоприемной чашки, мм
9 Габаритные размеры, мм: длина, ширина, высота
- блока взвешивающего;
- блока индикации (дисплея) и управления
10 Масса весов, кг, не более:
- бока взвешивающего;
- блока индикации и управления
11 Электропитание от адаптера:
– напряжение постоянного тока, В
12 Потребляемая мощность, В
×
А
13 Средний срок службы весов, лет
14 Условия эксплуатации:
– диапазон атмосферного давления, гПа
– диапазон рабочих температур,
°
С
– относительная влажность воздуха, %
от 980 до 1030
от + 18 до + 25
от 35 до 80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ти-
пографским способом и на табличку, закрепленную на корпусе блока взвешивающего, фото-
химическим способом.
Комплектность средства измерений
В комплект поставки входят:
1. Блок взвешивающий
2. Блок индикации и управления
3.Соединительный кабель
4.Адаптер сетевого питания
5.Набор принадлежностей
6.Руководство по эксплуатации (РЭ) весов
7.Методика поверки МП № 2301-0103-2011
-1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 экз.;
- 1 экз.
Поверка
осуществляется по методике поверки МП № 2301-0103-2011 «Весы специальные SЕ2 фирмы
«Sartorius» AG, Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им.
Д.И. Менделеева» 25.01.2011 г.
Лист № 4
всего листов 4
Перечень основных средств измерений, необходимых для поверки:
рабочие эталоны – гири номинальными значениями массы от 1 мг до 2 г по ГОСТ
8.021-2005.
Сведения о методиках (методах) измерений изложены в документе «Весы специальные
SE2». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам специ-
альным SЕ2:
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
Изготовитель
фирма «Sartorius» AG, Германия
Адрес: 37070, Göttingen, Deutschland, Weender Landstrasse 94-108.
Заявитель:
ЗАО «САРТОГОСМ»
Адрес: 192007, Санкт-Петербург, а/я 152, тел. (812)380-25-69, факс (812)380-25-62.
E-mail: web@ sartogosm.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева, Санкт-Петербург
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812)
713-01-14.
E-mail:
,
,
регистрационный номер 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«___»____________2011 г.
