Спектрометры микрорентгенофлуоресцентные M1 ORA и M1 MISTRAL, ГРСИ 48162-11
Номер госреестра:
48162-11
Наименование СИ:
Спектрометры микрорентгенофлуоресцентные
Обозначение типа:
M1 ORA и M1 MISTRAL
Производитель:
Фирма "Bruker Nano GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44358
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры микрорентгенофлуоресцентные M1 ORA и M1 MISTRAL
Назначение средства измерения
Спектрометры микрорентгенофлуоресцентные M1 ORA и M1 MISTRAL предназначены
для локального элементного микроанализа состава различных объектов: микроэлектронных
плат, произведений искусства, ювелирных изделий, покрытий, пород, почв, порошков, метал-
лов и сплавов, биологических объектов и т.д.
Описание средства измерений
Спектрометры микрорентгенофлуоресцентные M1 ORA и M1 MISTRAL представляют
собой стационарные многоцелевые, автоматизированные приборы, обеспечивающие измере-
ние, обработку и регистрацию выходной информации (рисунки 1 и 2).

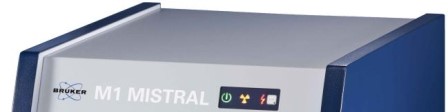

Рисунок 1 - Общий вид спектрометра микрорентгенофлуоресцентного M1 MISTRAL.

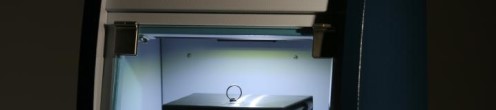

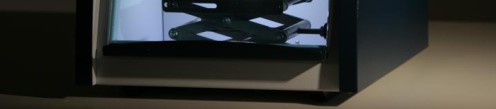

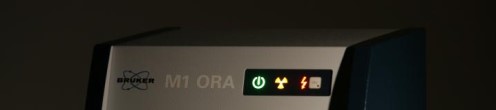

Рисунок 2 - Общий вид спектрометра микрорентгенофлуоресцентного M1 ORA.
Спектрометры состоят из непосредственно самого спектрометра, в котором размещают-
ся: перемещающийся по трем координатам (X,Y,Z) столик (доступна версия прибора с мото-
ризацией по одной или трем осям), рентгеновская трубка, SDD детектор (или детектор про-
порционального счета), рентгеновская оптика, видео-камера, электронный блок и отдельно
установленного компьютера.
Лист № 2
всего листов 6
Исследуемый объект облучается в зависимости от использованной рентгеновской опти-
ки коллимируемым рентгеновским лучом. Это высокоэнергетическое излучение возбуждает
специфическое для элемента рентгеновское флуоресцентное излучение в пробе. Интенсив-
ность излучения, регистрируемая детектором, - это мера количества соответствующего эле-
мента в пробе.
Детектор (полупроводниковый кремниевый-дрейфовый SDD или пропорциональный
счетчик PC) принимает это характерное рентгеновское излучение и превращает его в импуль-
сы тока, которые усиливаются в предварительном усилителе и оцифровываются. Цифровые
сигналы передаются из процессора обработки сигналов через последовательный интерфейс на
компьютер измерительной системы и запоминаются в нем.
На мониторе компьютера измерительной системы поставляемые детектором последова-
тельности импульсов представляются спектру в зависимости энергия-интенсивность. Про-
грамма рассчитывает с учетом энергии возбуждения, эффективности детектора и спектраль-
ного распределения интенсивности линий спектра флуоресценции относительный состав эле-
ментов пробы.
С помощью трех-координатной системы управления столик образца может позициони-
роваться.
Спектрометры M1 ORA и M1 MISTRAL оснащены мини фокусирующей трубкой с кол-
лимирующей оптической системой. В зависимости от типоразмера коллиматора рентгенов-
ский луч на пробе имеет различный диаметр (диаметр коллиматора может быть от 300 до 1500
мкм).
Применение прибора для количественного элементного анализа состава веществ в сфере
государственного регулирования обеспечения единства измерений допускается только по ме-
тодикам выполнения измерений, аттестованным в установленном порядке.
Защита прибора от несанкционированного вскрытия обеспечивается с помощью специ-
альных винтов, фиксирующих заднюю съемную панель. Инструмент для съема винтов нахо-
дится только у сертифицированных инженеров (инженеров компании производителя и инже-
неров официального представительства компании производителя).
Рисунок 3 - Изображение специальных защитных винтов на задней панели прибора.
Программное обеспечение

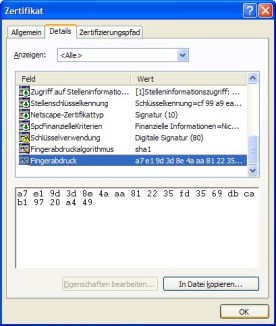

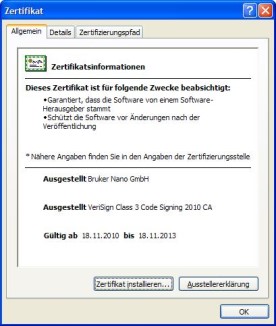

Спектрометры M1 ORA и M1 MISTRAL управляются с помощью программы XSpect.
Данная программа обеспечивает следующие возможности:
- установка режимов измерения: параметров рентгеновской трубки, времени измерения
и т.д.
- отображение и обработка спектров. Включает автоматическую и ручную идентифика-
цию спектров; автоопределение пиков, разрешение пиков, масштабирование, сложение спек-
тров. В том числе наложение более 20 спектров, выделение пиков элементов и т.д.
- количественный элементный анализ без использования стандартных образцов, созда-
ние калибровок по стандартным образцам заказчика
Лист № 3
всего листов 6
- редактор отчетов – формирование отчетов о проделанных измерениях, включая спек-
тры анализируемых образцов (с выделением областей интереса), рассчитанные концентрации,
рассчитанные погрешности определения концентраций.
Для определения содержания элементов в анализируемом образце пользователь исполь-
зует следующую последовательность действий: позиционирование образца в визуальным на-
блюдением через видеокамеру, выбор места измерения, измерение, количественный анализ на
основе полученного спектра.
Спектрометры M1 ORA и M1 MISTRAL имеет защиту программного обеспечения от
преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ 3286-2010.
Наиме-
нование
про-
грамм-
ного
обеспе-
чения
Идентифи-
кационное
наименова-
ние про-
граммного
Цифровой идентификатор
программного продукта
Алгоритм вычисления цифро-
вого идентификатора
XSpect
XSpect
Номер
версии
(иденти-
фикацион-
ный но-
мер) про-
граммного
продукта
1901
Метрологические и технические характеристики
Основные характеристики спектрометров микрорентгенофлуоресцентных M1 ORA и M1
MISTRAL с допускаемыми отклонениями приведены в таблице 1.
Таблица 1
ПараметрыM1 ORAM1 MISTRAL
Пропорцион.счетчик Пропорцион.счетчикSDD-детектор
Диапазон определяемыхот Ti (22) до U (92)от Ti (22) до U (92)от S (16) до U (92)
элементов
Исследуемые образцытвердые, жидкиетвердые, жидкиетвердые, жидкие
Энергетическое разрешение 900 +/-5% 900 +/-5% 135 +/-5%
(приведенное к K-alpha ли-
нии Мn (5,9 КэВ), эВ, при
скорости счета 1000
Рентгеновская трубка, кВ 404050
40 Вт 40 Вт 50 Вт
Диаметр коллиматора, мкм300-800300-1500300-1500
Диапазон измерений
(предел обнаружения)от800млн
-1
до от 800 млн
-1
до 100% от20млн
-1
до
100% 100%
Лист № 4
всего листов 6
Параметры
M1 ORA
Пропорцион.счетчик
M1 MISTRAL
Пропорцион.счетчикSDD-детектор
30
0,5
0,2
1,5 за 21 ч
20 000
3030
0,5 0,5
0,2 0,2
1,5 за 21 ч 0,6 за 17,7 ч
20 000 200 000
Пределы допускаемой отно-
сительной погрешности из-
мерений, % отн., не более
(время измерения 60 с), в
диапазоне:
- менее 2%
- от 2 до 40%
- от 40 до 100%
Нестабильность показаний, %
Максимальная скорость сче-
та, имп/с
Исследуемая область, мм
2
1 100
220 (+10/-15) %
1 100 30
220 (+10/-15) %
15
15
Напряжение питания пере-
менного тока частотой
(50±1) Гц, В
Время подготовки к работе,
мин
Потребляемая мощность, В·А
Габаритные размеры
(ДхШхВ), мм
150
355 х 330 х 330
150
550 х 700 х 430
26
4650
17-33
22-28
20-80
84-106,7
17-33
22-28
20-80
84-106,7
5-40
минус 15 – 60
5-85
5-40
минус 15 – 60
5-85
Trial, кг
Условия эксплуатации:
- диапазон температуры ок-
ружающего воздуха,
о
С
- оптимальный диапазон,
о
С
- диапазон относительной
влажности окружающего
воздуха, %, при t=25 °C
- диапазон атмосферного
давления. кПа
Условия хранения и транс-
портирования
- диапазон температуры ок-
ружающего воздуха при,
хранении,
о
С
- диапазон температуры ок-
ружающего воздуха при
транспортировании,
о
С
- диапазон относительной
влажности окружающего
воздуха, %, при t=25 °C
Срок службы, лет
- рентгеновская трубка
- высоковольтный генератор
- детектор
- электроника
5
10
3
7
5 5
10 10
3 3
7 7
Знак утверждения типа
Знак утверждения типа наносится с помощью компьютерной графики на титульный лист Ру-
ководства по эксплуатации и на корпус прибора в виде наклейки.
Лист № 5
всего листов 6
Комплектность средства измерений
Спектрометр M1 (М1 MISTRAL с детекторами PC или SDD и М1 ORA), включающий в себя:
- рентгеновский генератор;
- рентгеновская трубка;
- управляющая электроника;
- SDD детектор или пропорциональный счетчик;
- видеокамера;
- столик образца
Набор стандартных образцов
Соединительные кабели
Компьютер типа ноутбук
Пакет программного обеспечения
Комплект запасных частей
Руководство по эксплуатации на русском языке
Методика поверки
Поверка
осуществляется по документу МП 48162-11 «Спектрометры микрорентгенофлуоресцентные
M1 ORA и M1 MISTRAL фирмы «Bruker Nano GmbH», Германия. Методика поверки», утвер-
жденному ГЦИ СИ ОАО ФНТЦ «Инверсия» в июне 2011 г. Основные средства поверки - ГСО
8754-2006 … 8763-2006 (лигатурное золото).
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к Спектромет-
рам микрорентгенофлуоросцентным M1 ORA и M1 MISTRAL
1.ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
2.МИ 2639-01 ГСИ. Государственная поверочная схема для средств измерений массо-
вой доли компонентов в веществах и материалах.
3.Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении торговли и товарообменных операций
- при осуществлении деятельности в области охраны окружающей среды.
Изготовитель
Фирма «Bruker Nano GmbH», Германия
Schwarzschildstrasse 12, D-12489,
Berlin, Germany,
тел.: +4930670990,
вебсайт:
Заявитель
ООО «Брукер»,
Москва, Россия, 119334,
Ленинский проспект 47,
тел.:+74955029006,
вебсайт:
,
Лист № 6
всего листов 6
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия»,
Аттестат аккредитации № 30076-08 от 27.08.2008 г.
107031, г.Москва, ул. Рождественка, д.27, тел/факс (495) 608-45-56,
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П.« _____ » ____________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76120-19 | ЯМР-спектрометры | Spinsolve | Фирма "Magritek GmbH", Германия | 1 год | Перейти |
| 66035-16 | Спектрометры рентгенофлуоресцентные энергодисперсионные портативные | СПЕКТРОСКАН GEO | ООО "НПО "Спектрон", г.С.-Петербург | 1 год | Перейти |
| 50926-12 | Масс-спектрометры с индуктивно связанной плазмой | ICAP Q мод. ICAP Qa, ICAP Qc и ICAP Qs | Фирма "Thermo Fisher Scientific", США | 1 год | Перейти |
| 27690-04 | Спектрометры универсальные рентгеновские | СУР-01 \"РЕНОМ | ЗАО "НТЦ Экспертцентр", г.Москва | 1 год | Перейти |
| 18458-99 | Спектрометры последовательные рентгенофлуоресцентные | S4 Explorer | Фирма "Bruker AXS GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
