Тестеры с транспортным модулем MTS-5800, ГРСИ 48141-11

Смотреть ГРСИ
48139-11

Номер госреестра:

48141-11

Наименование СИ:

Тестеры с транспортным модулем

Обозначение типа:

MTS-5800

Производитель:

Фирма "JDSU Deutschland GmbH", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

31.10.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44321

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры MTS-5800 с транспортным модулем

Назначение средства измерений

Тестеры MTS-5800 с транспортным модулем (далее - тестеры) предназначены для

формирования цифрового измерительного сигнала с заданной тактовой частотой при тести-

ровании на электрических и оптических интерфейсах цифровых трактов передачи

информации плезиохронной (PDH) и синхронной (SDH) цифровой иерархии, сетей

Ethernet/IP.

Описание средства измерений

Принцип действия тестеров основан на:

- воспроизведении эталонной частоты встроенным задающим генератором и форми-

ровании измерительных сигналов (для измерений в цифровых системах передачи) с

заданными параметрами, включая частоту следования, амплитуду (мощность) импульсов и

структуру последовательностей сигналов на электрических и оптических выходах;

- логическом анализе структуры испытательных или рабочих цифровых сигналов,

поступающих на оптический вход тестера, что позволяет регистрировать и анализировать

ошибки и аварийные сигналы в измерительном и рабочем структурированном сигнале.

Результаты анализа (тестирования) отображаются на цифро-графическом дисплее и сохраня-

ются в энергонезависимой встроенной памяти.

Тестер позволяет выполнять тестирование на электрических интерфейсах PDH/SDH:

Е1, Е3, Е4, STM-1е; Ethernet: 10Base-T, 100Base-T, 1000Base-T на скоростях передачи от 2,048

до1000Мбит/сиоптических интерфейсах PDH/SDH:STM-1,STM-4,STM-16,

STM-64, Ethernet: 1GigE, 10GigE на скоростях передачи от 155 до 10000 Мбит/с.

Тестер состоит из базового блока (платформы) в переносном портативном

исполнениииизмерительноготранспортногомодулясосъемнымиоптическими

приемопередатчиками SFP или XFP. Основные элементы управления тестера расположены на

сенсорном экране передней панели базового блока, в том числе в виде программных клавиш.

Основные соединители, используемые при тестировании, расположены на передней панели

измерительного модуля.

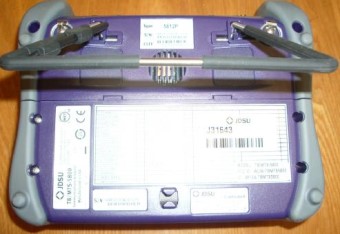

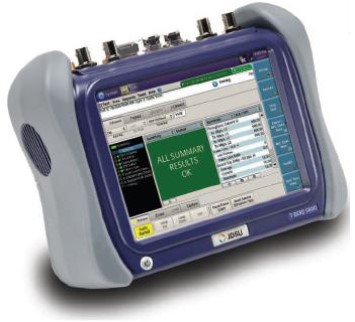

Общий вид тестера MTS 5800 с транспортным модулем и схема пломбирования от

несанкционированного доступа изображены на рисунках 1 и 2 соответственно.

Рисунок 1Рисунок 2

место установки этикетки с фирменным

знаком для пломбирования

Лист № 2

всего листов 4

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1.2, с управляющими функциями.

Идентификационные данные ПО следующие:

Наименова-

ние ПО

Идентифика-

ционное на-

именование

ПО

Номер версии

(идентифика-

ционный но-

мер) ПО

Цифровой идентификатор ПО (кон-

трольная сумма исполняемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

MTS-5800

mts-5800-1.2

V1.2

c03bcc8f589831af27e15b64886fc48d

md5

Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных измене-

ний относится к группе "С" согласно МИ 3286-2010. Запись ПО осуществляется в процессе

производства. Доступ к внутренним частям тестера, включая процессор, защищен конструк-

цией тестера и путем пломбирования этикеткой с фирменным знаком. Модификация ПО воз-

можна только в сервисных центрах фирмы-производителя.

Метрологические и технические характеристики

1,5

-6

ХарактеристикаЗначение

Пределы допускаемой относительной погрешно-

сти частоты задающего генератора:

- основной (при выпуске из производства)

- дополнительной (из-за старения), за год

Электрические интерфейсы PDH, SDH

Тип интерфейса

Тактовая частота, МГц

Е1(RJ-48/BNC)

2,048

Е3 Е4

34,368 139,264

STM-1е

155,520

3,0/2,37

1,01,01,0

Амплитуда импульсов (для Е1) или

размах (для Е3, Е4, STM-1е), В

Допустимое отклонение амплитуды импульсов, %

Чувствительность приемника относительно но-

минального уровня, дБ

- 35

- 12- 12- 12

Оптические интерфейсы

Тип сменного оптического приемопере-

датчика/тестируемый интерфейс/длина

линии

Характеристика и значение

ПередатчикПриемник

Диапазон выходной

Длина

Диапазон входной

Длина вол-

мощности, дБм

волны, нм

мощности, дБм

ны, нм

1290-1330

1260 -1600

от -6 до -1

от -8,2 до -0,5

от 0 до +4

от -6,5 до +1

1530-1565

840-860

от -14,4 до +1

от -18,5 до +1

от-24 до -7

от -7,5 до -1

1260 -1600

840-860

XFP

JXP-01LMAC1/10 км

- STM-64

- 10GigE

JXP-01ZGAB1/STM-64; 10GigE/80 км

PLRXХL-SC-S43-C1 / 10GigE / 300 м

SFP

СT2-PL1xxTD31C1/ STM-1; STM-4/ 40 км

СT2-PL2xxTD51C1/ STM-1; STM-4 / 80 км

СT2-LI1xxTD31C1/ STM-1; STM-4 / 15 км

JSH-12L1DD1 / 1GigE / 20 км)

JSH-42L3AD3-20S /1GigE / 20 км)

PLRXPL-VE-SG4-62 / 1GigE / 500 м

PLRXPL-VI-S24-22 / 1GigE / 300 м)

SFP-GL2LKTD5DСA / 10GigE / 120 км)

SFP-МL1LCD3DСA / STM-4: STM-16/40 км

SFP-МL2LCD5DСA / STM-4; STM-16/80 км

SFP-МI1LКD3DСA / STM-4; STM-16/20 км

SFP-МI2LКD5DСA / STM-4; STM-16/40 км

от -3 до +1

от -15 до -8

от -8,4 до -3

от -9 до -2,5

от 0 до +4

от -2 до +2

от -5 до 0

от -2 до +2

1280-1335

1480-1580

1261-1360

1270-1360

1300-1325

840-860

830-860

1471-1611

1260-1360

1430-1580

1260-1360

1430-1580

от -34 до -10

от -28 до -8

от -20 до +1

от -17 до 0

от -32 до -8

от -29 до -8

от -19 до 0

1260-1620

1265-1625

1265-1365

1270-1365

770-860

1260-1620

Лист № 3

всего листов 4

Значение

Модель тестера

Характеристика

Общие характеристики

Габаритные размеры (длина

ширина

глубина), мм, не более

Масса, кг, не более

5801. 5802, 5812

170,2

213,4

1,47

5801Р. 5802Р, 5812Р

170,2

213,4

81,3

1,72

0 - 50

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

Условия транспортирования и хранения:

- температура окружающей среды,

- относительная влажность воздуха, %, не более

минус 20 - +60

Питание тестеров осуществляется от сети переменного тока частотой 50 Гц и напря-

жением 100 - 240 В через фирменный сетевой адаптер.

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой

этикетки и на руководство по эксплуатации типографским способом.

Комплектность средства измерения

В комплект поставки входят: тестеры МТS-5800 c транспортным модулем в

указанной ниже конфигурации по выбору; сетевой адаптер; комплект принадлежностей; ру-

ководство по эксплуатации; методика поверки.

Модель

TB/MTS-5801

TB/MTS-5802

TB/MTS-5812

TB/MTS-5801P

TB/MTS-5802P

TB/MTS-5812P

Конфигурация

MTS 5800 Прибор с одним измерительным портом SDH/Ethernet

MTS 5800 Прибор с двумя измерительными портами SDH/Ethernet

MTS 5800 Прибор с двумя измерительными портами SDH/Ethernet и пор-

том 10GigE

MTS 5800 Прибор с одним измерительным портом SDH/Ethernet и пор-

тами PDH

MTS 5800 Прибор с двумя измерительными портами SDH/Ethernet и пор-

тами PDH.

MTS 5800 Прибор с двумя измерительными портами SDH/Ethernet, пор-

том 10GigE и портами PDH

Поверка

осуществляется в соответствии с документом МП 48141-11 «Тестеры МТS-5800 c

транспортным модулем. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП

ЦНИИС в сентябре 2011 г.

Основные средства поверки:

- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц,

5·10

-7

1 ед. счета;

- осциллограф универсальный двухканальный широкополосный С1-97: 0-350 МГц; 10

мВ-5 В, два канала, время нарастания переходной характеристики менее 1 нс; погрешность по

оси Х и Y

3%;

100 кОм;

- измеритель средней мощности оптического излучения Алмаз-21: 800-1600 нм, ми-

нус 60 - +3 дБм, пределы допускаемой относительной погрешности измерения

0,5 дБ;

Сведения о методиках (методах) измерений

"MTS-5800. Семейство портативных сетевых тестеров. Руководство по эксплуата-

ции".

Лист № 4

всего листов 4

Нормативные и технические документы, устанавливающие требования к тестерам

MTS-8000 с транспортным модулем

1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

2 ГОСТ 8.585-2005. Государственная поверочная схема для средств измерений длины

и времени распространения сигнала в световоде, средней мощности, ослабления и длины

волны для волоконно-оптических систем связи и передачи информации.

3 Техническая документация фирмы-изготовителя «JDSU Deutschland GmbH», Герма-

ния.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

выполнение работ по оценке соответствия средств связи установленным законода-

тельством Российской Федерации обязательным требованиям.

Изготовитель

JDSU Deutschland GmbH, Германия

Адрес: Mühleweg 5, D-72800 Eningen u.A., Germany

Заявитель

Филиал ООО "ДЖЕЙДСЮ Германия ГмбХ"

Юридический адрес: 129090, г. Москва, ул. Щепкина, д. 29

Почтовый адрес: 115093, г. Москва, ул. Павловская, д. 7

Тел. (495) 956-47-60, факс (495) 956-47-62

Испытательный центр

ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под

№ 30112-07, аттестат действителен до 01.01.2013 г.

Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8

Тел. (495)368-97-70; факс (495)674-00-67

E-mail:

metrolog@zniis.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п."___"_________2011 г.
