Ключи динамометрические электронные TORCOTRONIC II, ГРСИ 48101-11
Номер госреестра:
48101-11
Наименование СИ:
Ключи динамометрические электронные
Обозначение типа:
TORCOTRONIC II
Производитель:
Фирма "Rahsol", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44272
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи динамометрические электронные TORCOTRONIC II
Назначение средства измерений
Ключи динамометрическиеэлектронные TORCOTRONIC II (далее ключи) предназначены
для измерения крутящего момента силы с нормированной погрешностью при затяжке резьбо-
вых соединений с правой и левой резьбой.
Описание средства измерений
Принцип действия ключа заключается в преобразовании деформации упругого эле-
мента ключа в пропорциональный приложенному крутящему моменту силы сигнал выводи-
мый на ЖК дисплей ключей в единицах крутящего момента силы.
Ключ состоит из корпуса, упругого элемента, рукоятки со встроенным отсеком для
батарей питания, подсвеченного ЖК дисплея, сменного храповика, серийного интерфейса RS-
232, гнездаподсменныенасадки. Внутри корпуса ключа расположена измерительная схема для
преобразования сигнала с упругого элемента в значение крутящий момента силы и вывода его
на ЖК дисплей.
Ключ имеет типоразмеры 8455-120, 8455-350, отличающиеся диапазоном измерений,
размерами и массой.
Программное обеспечение
ПО TorcoTronic II версии V 1.10 служит для проверки функциональности сигнализи-
рующих устройств ключа, задания настроек, считывания и передачи данных, сохранённых в
ключе, на ПК и не используется для получения результатов измерений.

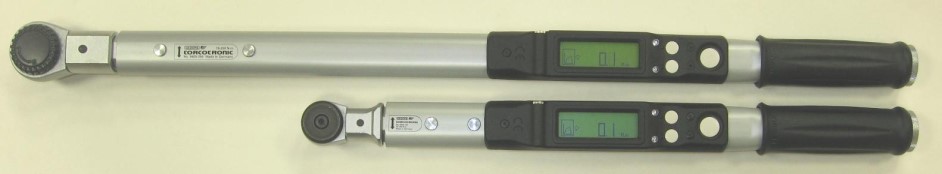

Внешний вид ключа представлен на рисунке 1.
Наработка
на отказ,
циклов, не
менее
5000
скихэлек-
тронных
крет-
ность,
мой отно-
сительной
Размер
дюйм (мм)
±1
Метрологические и технические характеристики
ТипоразмерНаименование показателей
ключей ди- Пределы
намометриче-
Диапазон
Дис-допускае-
присоеди-ГабаритныеМасса,
измере- нительных размеры: длина, мм, кг, не
TORCO-
ний, Н
×
м
Н
×
м
погрешно-
квадратов,не болееболее
TRONICII
сти, %
8455-120 10-120 0,1 1/2 (12,5) 435 0,95
8455-350 70-350 0,1 1/2 (12,5) 658 1,35
Диапазон рабочих температур,
°
Сот минус 5 до 35
Знак утверждения типа
наносится на корпус ключа слева от ЖК дисплея методом наклейки и на титульный лист ру-
ководства по эксплуатации типографским способом.
Места размещения наклеек
Рисунок 1
Лист № 2
всего листов 2
Комплектность средства измерений
В комплект поставки ключей входят:
–
ключ динамометрическийэлектронный TORCOTRONICII;
–
2 элемента питания АА;
–
CD-ROM с инструкцией по эксплуатации, драйверами и программами;
–
соединительныйкабельдляподключенияинструмента к ПК синтерфейсомRS232;
–
методика поверки МП 29-231-2011.
Поверка
осуществляется по документу «ГСИ. Ключи динамометрические электронные
TORCOTRONIC
II. Методика поверки» МП 29-231-2011, утвержденному ФГУП «УНИИМ» в 2011 г.
Эталоны, применяемые при поверке: эталоны 2-го разряда по ГОСТ 8.541-86,
диапазон (10-350) Н
×
м, относительная погрешность
±
0,25 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Ключи динамометрические электрон-
ныеTORCOTRONIC II. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ключам дина-
мометрическим электроннымTORCOTRONIC II
1 ГОСТ Р 51254-99 Инструмент монтажный для нормированной затяжки резьбовых
соединений. Ключи моментные. Общие технические условия.
2 ИСО 1174-75 Инструмент монтажный для болтов и гаек. Ведущие квадраты смен-
ных головок для гайковертов и ручных торцовых ключей.
3 ГОСТ 8.541-86 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений крутящего момента силы.
4 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«Rahsol», Германия
Адрес: Rich. Abr. Herder KG, Rathaus str. 22, 42659, Solingen
Заявитель
Общество с ограниченной ответственностью «Гедоре Веркцойге»
Юридический адрес: 109518, г. Москва, ул. Новаторов, д. 1
Тел. (495) 988-20-00, Факс (495) 988-57-57,
,Е-mail:
Испытательный центр
ГЦИ СИ ФГУП «УНИИМ»
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39, e-mail:
Аттестат аккредитации № 30005-11 от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____» ____________ 2011 г.
