Преобразователи давления измерительные XPM10, ГРСИ 48089-11
Номер госреестра:
48089-11
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
XPM10
Производитель:
Фирма "MEAS France", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ XPM10-S116-5BS-/LC10_RevB: S1000A, S1000C, S1000D, S1000E, S1000F, S1000G, S1000H, S10009; на 5 шт. с зав.№ XPM10-S116-35BS-/LC10_RevB: S10003, S10004, S10005, S10006, S10007
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44260
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные XPM10
Назначение средства измерений
Преобразователи давления измерительные XPM10 (далее - преобразователи) предна-
значены для непрерывного преобразования статического давления и пульсаций давления в
сигнал постоянного напряжения.
Описание средства измерений
Измеряемое давление воздействует на мембрану преобразователя, которая деформиру-
ется вместе с прикрепленным к ней чувствительным элементом. Последний под действием
деформации генерирует электростатический заряд. Заряд воспринимается встроенным опера-
ционным усилителем и преобразуется в нормализованный сигнал напряжения постоянного
тока.
Преобразователь имеет чувствительный элемент с полностью компенсированным по
температуре мостом сопротивления, сделанным с большим запасом устойчивости из микро-
обработанных кремниевых тензодатчиков, которые оптимизируют рабочие характеристики,
особенно на низких амплитудах и частотах.
Преобразователь конструктивно представляет из себя моноблочную миниатюрную
конструкцию, выполненную из нержавеющей стали, с неразъемным кабелем.
Преобразователь изготавливается в двух модификациях XPM10-S116-5BS-/LC10_RevB и
XPM10-S116-35BS-/LC10_RevB, различающихся диапазоном измеряемых статических давле-
ний, диапазоном амплитуд пульсаций давления и коэффициентами преобразования.

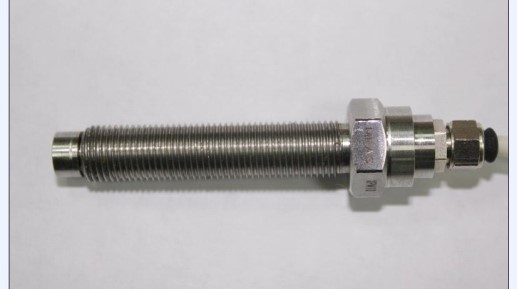

Рис. 1 Внешний вид преобразователя давления измерительного XPM10

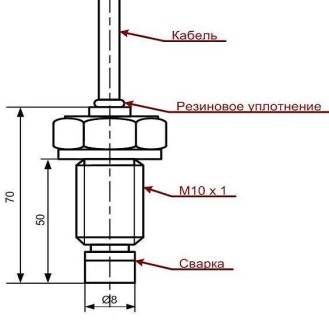

Рис. 2 Схема преобразователя давления измерительного XPM10
Лист № 2
всего листов 3
5
0,5
± 20
± 0,5
± 0,04
10
Значение характеристики
От 0,004 до 0,25
От 0,03 до 1,75
От 0,004 до 0,5
От 0,03 до 3,5
От 0 до 1000
3
17
500±100
2500±200
4000
570
± 600
± 86
От 0 до 60
5
24 (+10/минус 15%)
Метрологические и технические характеристики
Таблица 1
Наименование характеристики
Диапазон амплитуд измеряемых пульсаций давления, МПа
дляпреобразователейXPM10-S116-5BS-/LC10_RevB
дляпреобразователейXPM10-S116-35BS-/LC10_RevB
Диапазон измеряемого статического давления, МПа
дляпреобразователейXPM10-S116-5BS-/LC10_RevB
дляпреобразователейXPM10-S116-35BS-/LC10_RevB
Диапазон частот измеряемых пульсаций давления, Гц
Собственная резонансная частота, кГц, не менее
Неравномерность АЧХ преобразователей, %, не более
Нелинейность АХ преобразователей при измерении пульсаций
давления, %, не более
Нелинейность АХ преобразователей при измерении статического
давления, %, не более
Начальный выходной сигнал, мВ
Максимальный выходной сигнал, мВ
Номинальное значение коэффициента преобразования, мВ/МПа
дляпреобразователейXPM10-S116-5BS-/LC10_RevB
дляпреобразователей XPM10-S116-35BS-/LC10_RevB
Пределы допускаемых отклонений действительного значения ко-
эффициента преобразования от номинального, мВ/МПа
дляпреобразователейXPM10-S116-5BS-/LC10_RevB
дляпреобразователейXPM10-S116-35BS-/LC10_RevB
Пределы допускаемой основной относительной погрешности из-
мерений пульсаций давления, %
Пределы допускаемой основной относительной погрешности из-
мерений статического давления, %
Диапазон рабочих температур, °С
Пределы допускаемой дополнительной погрешности, вызванной
отклонением температуры окружающей среды от нормальной, в
пределах рабочих условий эксплуатации, %/°C
Потребляемый ток, мА, менее
Напряжение питания постоянного тока, В
Электрическое сопротивление изоляции относительно корпуса
преобразователя в нормальных условиях, МОм, не менее
Масса преобразователя, кг, не более
Габаритные размеры: диаметр, длина корпуса, мм
Длина кабеля, мм
Срок службы, лет
Степень защиты корпуса по ГОСТ 14254-96
0,3
15×21,5
252±2
10
IP50
Условия эксплуатации:
температура окружающего воздуха, °Сот 0 до 60
относительная влажность воздуха притемпературеплюс30 °Сдо 90%;
атмосферноедавление от84 до 106,7 кПа
диапазон температур при транспортировке, °С от минус 20 до 80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта.
Лист № 3
всего листов 3
Комплектность средства измерений
Таблица 2. Комплект поставки преобразователя давления измерительного ХРМ10
НаименованиеОбозначениеКоличество
Преобразователь давления измерительныйХРМ101 шт
Руководство по эксплуатации В11.2009.002 РЭ1 экз
Паспорт В11.2009.002 ПС1 экз
Методика поверки 2520-039-2011 МП1 экз
Поверка
осуществляется по документу «Преобразователи давления измерительные ХРМ10. Методика
поверки» 2520-039-2011 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
28 января 2011 г.
Основные средства поверки: Государственный специальный эталон ГЭТ 131-81, манометр из-
быточного давления грузопоршневой МП-60, диапазон измерений от 0 до 6 МПа, класс точ-
ности 0,05.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации В11.2009.002 РЭ «Преобразователи давления из-
мерительные ХРМ10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления измерительным ХРМ10
1. ГОСТ 8.433-81 ГСИ. «Государственный специальный эталон и Государственная поверочная
схема для средств измерений переменного давления в диапазоне 1·10
2
÷ 1·10
6
Па для частот
от 5·10
-2
до 1·10
4
Гц и длительностей от 1·10
-5
до 10 с при постоянном давлении до 5·10
6
Па»
2. ГОСТ 8.017-79 ГСИ. «Государственный первичный эталон и общесоюзная поверочная схе-
ма для средств измерений избыточного давления до 250 МПа».
3. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасно-
го производственного объекта.
Изготовитель
фирма «MEAS France», Франция
Etablissement des clayes-sous-bois 26, rue des dames 78340 les- clayes-sous-bois
Tel +33(0)1 30 79 33 00, Fax +33(0)1 34 81 03 59
Заявитель
ООО «НПФ «Ракурс»
Адрес: 198095 Санкт-Петербург, Химический пер., д.1, корп.2
тел. (812)252 32 44, факс (812)252 59 09
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
регистрационный номер 30001-11
Адрес: 190005 Санкт-Петербург, Московский пр., д.19
тел. (812)251 76 01, факс (812)713 01 14
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р.Петросян
МП«____»_________2011 г.
