Модули измерительные автоматизированной информационно-измерительной системы безопасности электрической энергии АИИС БЭЭ, ГРСИ 48003-11
Номер госреестра:
48003-11
Наименование СИ:
Модули измерительные автоматизированной информационно-измерительной системы безопасности электрической энергии
Обозначение типа:
АИИС БЭЭ
Производитель:
ООО "НПП "Прорыв", г.Петрозаводск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44157
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерительные автоматизированной информационно-измерительной
системы безопасности электрической энергии АИИС БЭЭ
Назначение средства измерений
Модули измерительные автоматизированной информационно-измерительной системы
безопасности электрической энергии АИИС БЭЭ (далее по тексту – модуль измерительный
АИИС БЭЭ) предназначены для:
- измерения показателей качества электрической энергии в контрольных точках (1 - 10)
согласно ГОСТ 13109-97 и ГОСТ 51317.4.30-2008 (пп.5.1,5.2), их временных характеристик,
используемых для контроля качества электрической энергии в однофазных и трехфазных
(трех- и четырехпроводных) электрических сетях и системах электроснабжения с номиналь-
ной частотой 50 Гц.
- автоматического сбора данных от отдельных средств измерений и передачи их на
сервер системы;
- отправки сообщений об аварийных событиях;
- хранения данных об измеренных значениях в специализированной базе данных, отве-
чающей требованиям повышенной защищенности от потери информации и несанкциониро-
ванного доступа;
- составления протоколов в соответствии с действующими нормативными документа-
ми по качеству электроэнергии;
Описание средства измерений
Принцип действия модулей измерительных АИИС БЭЭ основан на преобразовании
входного напряжения измеряемого сигнала в двоичный код с выделением первой гармоники
напряжения при помощи БПФ (быстрого преобразования Фурье).
Модуль измерительный АИИС БЭЭ представляет собой трехуровневую информацион-
но-измерительную систему. В систему может входить до 10 компонентов одного наименова-
ния. Конкретный состав определяется эксплуатационной документацией непосредственно на
энергообъекте.
Модуль измерительный АИИС БЭЭ включает в себя следующие информационно-
измерительные уровни:
1-й уровень включает в себя средства измерения – приборы для измерения показателей
качества электрической энергии, тип - «Прорыв-КЭ» (далее по тексту - прибор «Прорыв-
КЭ»). Приборы «Прорыв-КЭ» измеряют показатели качества электрической энергии в 10 кон-
трольных точках и отправляют результаты устройствам сбора и передачи данных УСПД в со-
ответствии с интервалами усреднения параметров электрической энергии.
2-ой уровень – устройства сбора и передачи данных УСПД, тип - УСПД 1-1 (далее
УСПД 1-1). УСПД 1-1 – специализированное средство приборного контроля качества элек-
троэнергии, используемое в модуле измерительном АИИС БЭЭ на среднем уровне для авто-
матического, с программируемой периодичностью запроса, приёма данных с уровня первич-
ных средств измерения «Прорыв-КЭ» (нижнего уровня модуля измерительного АИИС БЭЭ),
хранения, накопления данных измерений, передачи их по каналу связи на уровень вторичных
универсальных средств приборного учёта (верхний уровень модуля измерительного АИИС
БЭЭ), а также передачи в обратном направлении служебных и (или) иных данных. В случае
временного прерывания канала связи УСПД 1-1 будет накапливать данные во внутренней па-
мяти. Продолжительность записи информации не менее 30 суток. После восстановления связи
автоматически начнется передача накопленных и вновь принимаемых данных на сервер.
Лист № 2
всего листов 6
3-ий уровень – сервер модуля измерительного АИИС БЭЭ, тип - Сервер АИИС БЭЭ 1-
1. Сервермодуля измерительного АИИСБЭЭобеспечивает:
- хранение данных об измеренных величинах в специализированной базе данных, отве-
чающей требованиям повышенной защищенности от потери информации (резервирование
данных) и от несанкционированного доступа;
- составление протоколов в соответствии с действующими нормативными документа-
ми по качеству электроэнергии;
- отправку сообщений об аварийных событиях;
- конфигурацию и настройку параметров модуля измерительного системы;
- круглосуточный и многопользовательский доступ к информации из любой точки
мира.
Модули измерительные АИИС БЭЭ позволяют прогнозировать уровень безопасности
и определять основные негативные факторы, повышающие риск техногенных аварий в ре-
зультате анализа данных мониторинга, техническую исправность и работоспособность прибо-
ров и систем блокировки, состояние износа технических устройств на опасных производст-
венных объектах, а также анализировать данные мониторинга в системах энергоснабжения в
условиях раздельного и/или совместного действия электромагнитных факторов природного и
техногенного происхождения.
Программное обеспечение (ПО)
Модуль измерительный АИИС БЭЭ имеет встроенное и внешнее программное обеспе-
чение (ПО). Характеристики ПО приведены в таблицах 1-3.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Вклад
ПО в суммарную погрешность модуля измерительного АИИС БЭЭ незначителен, так как оп-
ределяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой
по сравнению с погрешностью модуля измерительного АИИС БЭЭ.
Внешнее ПО предусматривает различные экранные формы для отображения в удобном
виде значений параметров (текущих и архивных, измеренных и вычисленных) и выполнения
контроля.
Внешнее ПО не является метрологически значимым, поскольку обеспечивает только
отображение данных без какой-либо математической обработки или преобразования.
Таблица 1- Характеристики программного обеспечения прибора «Прорыв-КЭ»
Наименование Идентификаци-Номер версииЦифровой идентифика-Алгоритм вы-
ПО онное наимено- (идентификаци- тор ПО (контрольная числения циф-
вание ПО онный номер) ПО сумма исполняемого ко- рового иденти-
да)фикатора ПО
ВстроенноеМикро-6.1f6a63244de90a7445a53def md5
программа8c21831ac
Таблица 2 - Характеристики программного обеспечения УСПД 1-1
Наименование Идентификаци-Номер версииЦифровой идентифика-Алгоритм вы-
ПОонное наимено- (идентификаци- тор ПО (контрольная числения циф-
вание ПОонный номер) ПО сумма исполняемого ко-рового иденти-
да) фикатора ПО
Встроенное Микро-3.01bb63cc015c63f264ddb5amd5
программа 1305b68943
Таблица 3 - Характеристики программного обеспечения сервера модуля измерительно-
го АИИС БЭЭ
Наименование Идентификаци-Номер версииЦифровой идентифика-Алгоритм вы-
ПОонное наимено- (идентификаци- тор ПО (контрольная числения циф-
вание ПОонный номер) ПО сумма исполняемого ко-рового иденти-
да) фикатора ПО
Внешнее Микро- 3.7 198c182d516329bd88ec1b md5
программа fb31fea913
Лист № 3
всего листов 6
20-330
± 20
± 0,2 (
D
)
-
0-25
Коэффициент n-й гармонической составляю-
щей напряжения K
U(n)
, %
0-20
0-15
± 0,2 (
D
)
-
0-15
± 0,2 (
D
)
-
10-100
-
измере-
- абсолютной
D
;
Метрологические и технические характеристики
Метрологические характеристики модуля измерительного АИИС БЭЭ приведены в
таблице 4.
Таблица 4-
Метрологические характеристики модуля измерительного АИИС БЭЭ
Пределы допускае-Дополни-
Измеряемый показатель качества электриче-
Диапазон
мой погрешности:тельные ус-
ской энергии
ни
й
- относительной
d
,%
- приведенной
g
,%
ловия
Напряжение переменного тока U
y
, В
± 0,1 (
g
)
-
Частота напряжения переменного тока f , Гц
42.5-57.5
± 0,01 (
D
)
-
Установившееся отклонение напряжения
d
U
ó
, %
Отклонение частоты
D
f , Гц
± 5
-
Коэффициент искажениясинусоидальности
кривой напряжения K
U
, %
± 0,03 (
D
)
± 0,05 (
D
)
± 5 (
d
)
± 0,05 (
D
)
± 5 (
d
)
K
U
<
1,0 %
K
U
³
1,0 %
K
U(n)
<
1,0 %
K
U(n)
³
1,0 %
0,02-60
± 0,01 (
D
)
-
Коэффициент несимметрии напряжения по
обратной последовательности K
2U
, %
Коэффициент несимметрии напряжения по
нулевой последовательности K
0U
, %
Длительность провалов напряжения
D
t
ï
, с
Глубинапроваланапряжения
d
U
ïð
, %
± 1 (
D
)
Примечание.
- Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют
1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Интервалы усреднения результатов измерения ПКЭ приведены в таблице 5.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «С».

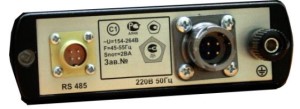

1-ый уровень:тип «Прорыв-КЭ»2-ой уровень: тип УСПД 1-1

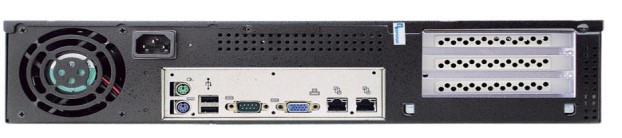

3-ий уровень:тип - сервер АИИС БЭЭ 1-1
Общий вид модуля измерительного АИИС БЭЭ
Место
пломбирования
Лист № 4
всего листов 6
Показатель качества электрической энергии
60
Таблица 5-
Интервалы усреднения результатов ПКЭ
Интервал ус-
реднения, с
Напряжение переменного тока U
y
Частота напряжения переменного тока f
60
Установившееся отклонение напряжения
d
U
у
60
Отклонение частоты
D
f20
Коэффициент искажениясинусоидальности кривой напряжения K
U
60
Коэффициент n-й гармонической составляющей напряжения K
U(n)
60
Коэффициент несимметрии напряжения по обратной последовательности K
2U
60
Коэффициент несимметрии напряжения по нулевойпоследовательности K
0U
60
Общие технические характеристики:
Канал передачи данных: сотовая связь стандарта GSM 900/1800.
Средний срок службы не менее 10 лет.
Средняя наработка на отказ не менее 10000 ч.
Нормальные условия применения по ГОСТ 22261-94:
- температура окружающего воздуха, °С ..................................................................... 20±5;
- атмосферное давление, кПа ........................................................................... от 84 до106;
- относительная влажность воздуха, % ............................................................ от 30 до 80.
Рабочие условия применения:
- температура окружающего воздуха, °С ...................................... от минус 40 до плюс 55;
- атмосферное давление, кПа ........................................................................от 84 до 106,7;
- относительная влажность воздуха, не более, % ......................................... 90 при 30 °С
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации и
формуляра печатным способом.
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
Комплектность средства измерений
Таблица 6- Комплектность модулей измерительных АИИС БЭЭ
НаименованиеОбозначение Количество, шт.
Прорыв-КЭ
1-10 (по согласованию с заказчиком)
4-40 (по согласованию с заказчиком)
4-40 (по согласованию с заказчиком)
КЭ.001.001
РЭ
КЭ.001.001
ФО
-
УСПД 1-1
1. Прибор для измерения показателей ка-
чества электрической энергии
2. Кабель электропитания
3. Кабель соединительный
4. Зажим типа «крокодил»
5. Руководство по эксплуатации «Прибо-
ры для измерения показателей качества
электрической энергии «Прорыв-КЭ»
6. Формуляр «Прибор для измерения по-
казателей качества электрической энер-
гии «Прорыв-КЭ»
7. Программное обеспечение
8. Руководство пользователя
9. Упаковочная коробка
10. Устройство сбора и передачи данных
11. GSM модем
12. GSM антенна
13. Блок питания
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
Лист № 5
всего листов 6
1
1
1
1
Обозначение
Количество, шт.
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
1-10 (по согласованию с заказчиком)
КЭ.004.004
РЭ
КЭ.004.004
ФО
Наименование
14. Кабель RS-485
15. Кабель RS-232
16. Интерфейсный кабель
17. Кабель электропитания модема
18. Сервер модуля измерительного АИ-
ИС БЭЭ 1-1
19. Руководство по эксплуатации «Мо-
дули измерительные автоматизирован-
ной информационно-измерительной сис-
темы безопасности электрической энер-
гии АИИС БЭЭ»
20. Формуляр «Модуль измерительный
автоматизированной информационно-
измерительной системы безопасности
электрической энергии АИИС БЭЭ»
21. Методика поверки «Модули измери-
тельные автоматизированной информа-
ционно-измерительной системы безопас-
ности электрической энергии АИИС
БЭЭ. Методика поверки»
КЭ.004.004.М
П
обозначение
Поверка
осуществляется по документу МП 48003-11 «Модули измерительные автоматизированной
информационно-измерительной системы безопасности электрической энергии АИИС БЭЭ.
Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2011 г.
Перечень основных средств измерений, используемых при поверке, приведен в таблице 7.
Таблица 7 – Основные средства поверки
Наименование,
ТипТребуемые характеристики
1. Калибратор
мощности
электрическойFluke 6100A
2. Калибратор
переменного на-
пряжения и тока
многофункцио-
Диапазон воспроизведения напряжения переменного тока от 5
до 800 В, относительная погрешность
±
0,05 %
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсо-
лютная погрешность
±
0,003 Гц
Диапазон воспроизведения коэффициентов искажения сину-
Ресурс-К2 соидальности кривой напряжения K
U
от 0,1 до 30 %, относи-
тельная погрешность ±0,3 %
Диапазон воспроизведения коэффициентов n-й гармонической
нальный
составляющей напряжения K
U(n),
относительная погрешность ±
0,25 %
1.1.1
1.1.2
Диапазон воспроизведения глубины провала напряжения от
10 до 100 %, относительная погрешность 0,05 %
Диапазон воспроизведения длительностей провала напряже-
ния и временного перенапряжения от 0,01 до 60 с, абсолютная
погрешность 0,001 с
Диапазон воспроизведения установившегося отклонения на-
пряжения от 0 до 20 %, относительная погрешность 0,05 %
Диапазон воспроизведения отклонения частоты ± 5 Гц, абсо-
лютная погрешность 0,005 Гц
Диапазон воспроизведения коэффициентов несимметрии на-
1.1.3пряжения по обратной последовательности от 0 до 30 %, абсо-
лютная погрешность 0,1 %
Лист № 6
всего листов 6
Наименование,
обозначение
ТипТребуемые характеристики
Диапазон воспроизведения коэффициентов несимметрии на-
1.1.4пряжения по нулевой последовательности от 0 до 30 %, абсо-
лютная погрешность 0,1 %
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации КЭ.004.004 РЭ.
Нормативные документы, устанавливающие требования к модулям измерительным ав-
томатизированной информационно-измерительной системы безопасности электриче-
ской энергии АИИС БЭЭ
1. ГОСТ 13109-97 «Совместимость технических средств электромагнитная. Нормы качества
электрической энергии в системах электроснабжения общего назначения».
2. ГОСТ 51317.4.30-2008 «Методы измерений показателей качества электрической энергии».
3. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
4. ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Общие требования».
5. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электриче-
ское оборудование для измерения, управления и лабораторного применения. Требования и
методы испытаний».
6. ТУ 4222-001-12863479-10 «Приборы для измерения показателей качества электрической
энергии «Прорыв-КЭ». Технические условия».
7. ТУ 4222-004-12863479-10 «Модули измерительные автоматизированной информационно-
измерительной системы безопасности электрической энергии АИИС БЭЭ. Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям;
- при осуществлении мероприятий государственного контроля (надзора).
Изготовитель
ООО Научно-производственное предприятие «Прорыв» (ООО НПП «Прорыв»)
Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Андропова, 10
Тел.: (8142)78 49 89, E-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.« »2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76774-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Алферово" Октябрьской ЖД - филиала ОАО "Российские железные дороги" в границах Московской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 75531-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Варьеганэнергонефть" (ОАО "ВЭН") | Нет данных | ОАО "Варьеганэнергонефть", г.Радужный | 4 года | Перейти |
| 75985-19 | Приборы оптические измерительные многофункциональные | FX150 | ЗАО "Институт информационных технологий", Беларусь, г.Минск | 1 год | Перейти |
| 54091-13 | Преобразователи давления измерительные | ДДПН-К | ООО НПП "ЭЛЕМЕР", г.Москва | 2 года | Перейти |
| 24762-14 | Анализаторы цифрового телевизионного транспортного потокаСвидетельство заменено на в связи с изменением формы собственности изготовителя | АТП-1 | ООО "НТК измерительной аппаратуры "ИМОС", г.С.-Петербург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
