Калибраторы многофункциональные AOIP мод. Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R, ГРСИ 48000-11

Смотреть ГРСИ
47999-11

Номер госреестра:

48000-11

Наименование СИ:

Калибраторы многофункциональные

Обозначение типа:

AOIP мод. Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R

Производитель:

Фирма "AOIP SAS", Франция

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.10.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44154

об утверждении типа средств измерений

Лист № 1

всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные AOIP модификаций Calys 50R, Calys 75R,

Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R,

PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R

Назначение средства измерений

Калибраторы многофункциональные AOIP модификаций Calys 50R, Calys 75R, Calys

100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R,

TC 6621R, TC 6622R, Thermys 150R (далее – калибраторы) предназначены для:

- измерения и воспроизведения напряжения постоянного тока;

- измерения и воспроизведения силы постоянного тока;

- измерения и воспроизведения частоты;

- измерения и воспроизведения электрических сигналов термопар;

- измерения и воспроизведения электрических сигналов термопреобразователей со-

противления;

- измерения давления.

Описание средства измерений

Принцип действия калибраторов в режиме измерений основан на аналогово-цифровом

преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на

цифровом дисплее. Принцип действия калибраторов в режиме воспроизведения калиброван-

ных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых

сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, по-

ступающие на выходные гнезда калибраторов.

Дисплей калибраторов отображает результаты измерений и воспроизведения в цифро-

вом виде, а также отображает сведения о режиме работы. Управление калибраторами осущест-

вляется оператором через систему меню.

Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП,

ЖК-дисплей, клавиатура. Для связи с персональным компьютером приборы оснащены интер-

фейсами RS-232 и USB. Для подключения внешних датчиков приборы оснащены интерфейсом

IEEE 488.

Модели калибраторов идентичны по принципу действия и отличаются друг от друга

функциональными возможностями, конструкцией корпуса, расположением органов управле-

ния, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами

и массой.

Калибраторы представляют собой переносные цифровые измерительные приборы с

расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш,

кнопок и переключателей для задания режима измерений или воспроизведений, а также для

набора, ввода или вывода значений физических величин. На лицевых (боковых) панелях ка-

либраторов размещены клеммы измерительных входов (выходов).

Лист № 2

всего листов 13

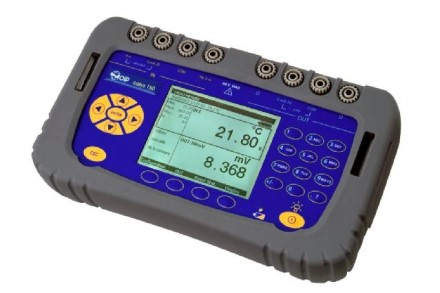

Calys 50R

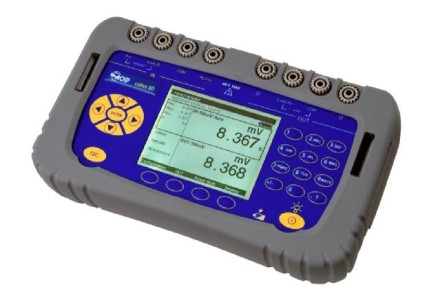

Calys 75R

Calys 100R

Calys 150R

Calys 60R-IS, Calys 80R-IS, Calys 120R-IS

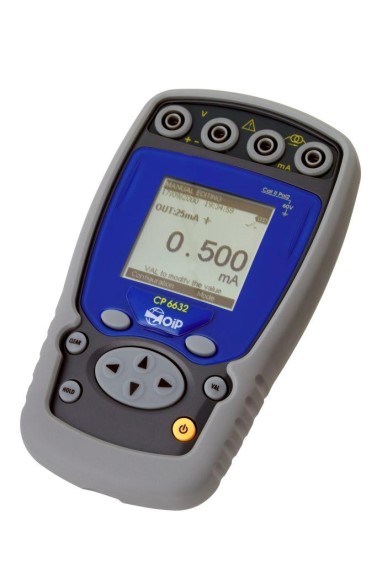

CP 6632R

Лист № 3

всего листов 13

PJ 6301R

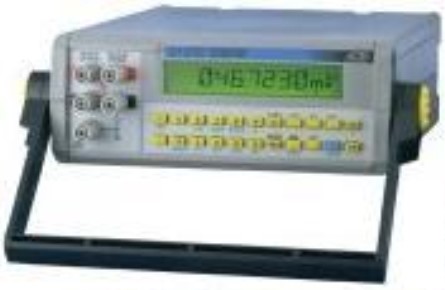

SN 8310R

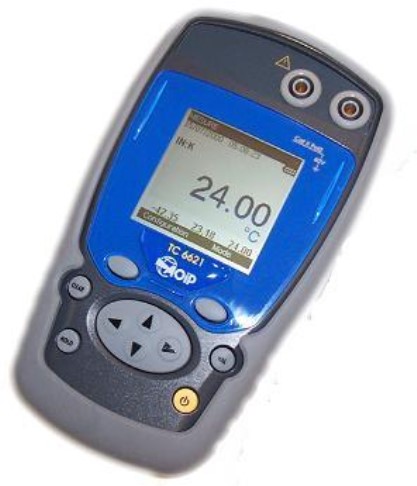

TC 6621R

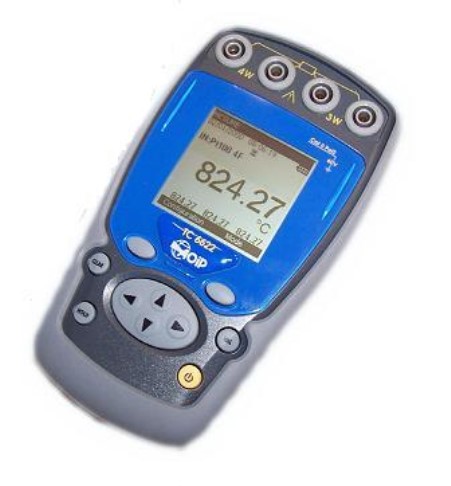

TC 6622R

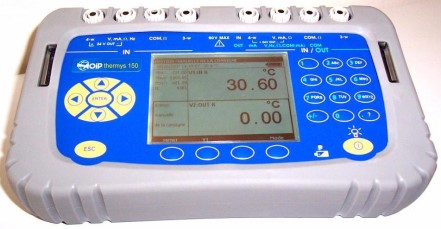

Thermys 150R

Программное обеспечение

Калибраторы имеют встроенное и внешнее программное обеспечение (ПО). Их ха-

рактеристики приведены в таблице 1.

Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для

обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно

реализовано аппаратно и является метрологически значимым. Характеристики приборов нор-

мированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное

запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть

изменена пользователем.

Лист № 4

всего листов 13

Внешнее ПО применяется для связи с компьютером через интерфейсы RS-232, IEEE

488 и USB. Оно состоит из драйвера, позволяющего подключать калибратор к персональному

компьютеру как съемный диск (флэш-память) и программы, позволяющей сохранять установ-

ки и параметры калибратора; проводить быструю оценку и сравнения результатов измерений;

распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера.

Внешнее ПО не является метрологически значимым.

Таблица 1 – Характеристики программного обеспечения (ПО)

Тип прибора Наиме-Идентифика-Номер вер-Цифровой идентификаторАлгоритм

нование ционное наиме- сии (иденти- ПО (контрольная сумма вычисления

ПОнование ПОфика-исполняемого кода)цифрового

ционный но- идентифика-

мер) ПОтора ПО

Calys 50RВстро-Микро-B.10 01895E37CA48D40D4E4D md5

енноепрограмма9E37C0F3FC44

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Calys 75RВстро-Микро-B.1001895E37CA48D40D4E4Dmd5

енное программа 9E37C0F3FC44

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Calys 100RВстро-Микро-B.1001895E37CA48D40D4E4Dmd5

енное программа 9E37C0F3FC44

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Calys 150RВстро-Микро-A.107DF1BE9F6B8A6232407Cmd5

енное программа 3C8BB1E6FA5E

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Calys 60R-ISВстро-Микро----

енное программа

Calys 80R-ISВстро-Микро----

енное программа

Calys 120R-ISВстро-Микро----

енное программа

CP 6632RВстро-Микро----

енное программа

PJ 6301RВстро-Микро----

енное программа

ВнешнееLCL301B.04AC117D387ECF0527F184md5

BFFDF8FFB2DC

SN 8310RВстро-Микро----

енное программа

ВнешнееLC104A.00391F4B891EC13BE1826Bmd5

D72562EFA7FD

TC 6621RВстро-Микро-B.07CE2B871FA0009414EA5Amd5

енное программа EF82DADD1878

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

TC 6622RВстро-Микро-B.07CE2B871FA0009414EA5Amd5

енное программа EF82DADD1878

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Thermys 150RВстро-Микро-A.10C000CEAEA06FCCD780Emd5

енное программа 9C62075F0AEC3

ВнешнееDatacal2.475185787D12F0A3FB1093md5

A8265821E2B

Лист № 5

всего листов 13

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений – «C» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Основные метрологические и технические характеристики калибраторов многофунк-

циональных AOIP модификаций Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS,

Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys

150R приведены в таблицах 2 – 12.

Погрешности измерений представлены в следующем виде:

± Δ

– пределы допускаемой основной абсолютной погрешности калибратора в нор-

мальных условиях.

Значения Δ

вычисляют по формуле: Δ

= процент от показаний (А) + единица млад-

шего разряда (В).

± ε

– пределы допускаемой дополнительной погрешности калибратора, вызванной

отклонением температуры окружающего воздуха от нормальной. Значения ε

вычисляют по

формуле: ε

= коэффициент от показаний/°С.

Таблица 2 – Измерение напряжения постоянного тока

Тип калибрато- Диапазон измеряе- Цена единицы

рамого параметрамладшего разрядаАВПримечание

Calys 50R От 0 до 100 мВ 1 мкВ 0,013 3 мкВ Rвх.>10 МОм

Calys 75R От 0 до 1 В 10 мкВ 0,013 20 мкВ Rвх.>10 МОм

От 0 до 10 В 100 мкВ 0,015 200 мкВ Rвх.=1 МОм

От 0 до 50 В 1 мВ 0,015 2 мВ Rвх.=1 МОм

= 0,000007/°С

Calys 100R От 0 до 100 мВ 1 мкВ 0,01 3 мкВ Rвх.>10 МОм

От 0 до 1 В 10 мкВ 0,01 20 мкВ Rвх.>10 МОм

От 0 до 10 В 100 мкВ 0,012 200 мкВ Rвх.=1 МОм

От 0 до 50 В 1 мВ 0,012 2 мВ Rвх.=1 МОм

= 0,000007/°С

Calys 150R От 0 до 100 мВ 1 мкВ 0,005 2 мкВ Rвх.>10 МОм

От 0 до 1 В 10 мкВ 0,005 8 мкВ Rвх.>10 МОм

От 0 до 10 В 100 мкВ 0,007 80 мкВ Rвх.=1 МОм

От 0 до 50 В 1 мВ 0,007 0,5 мВ Rвх.=1 МОм

= 0,000005/°С

Calys 60R-ISОт - 20 до + 200 мВ1 мкВ0,023 мкВRвх.>10 МОм

От - 0,2 до + 2 В 10 мкВ0,02 10 мкВRвх.>10 МОм

От - 2 до + 12 В 100 мкВ0,02 100 мкВ Rвх.>0,5 МОм

Calys 80R-ISОт - 20 до + 200 мВ1 мкВ0,013 мкВRвх.>10 МОм

От - 0,2 до + 2 В 10 мкВ0,01 10 мкВRвх.>10 МОм

От - 2 до + 12 В 100 мкВ0,01 100 мкВ Rвх.>0,5 МОм

Calys 120R-ISОт - 20 до + 200 мВ1 мкВ0,0063 мкВRвх.>10 МОм

От - 0,2 до + 2 В 10 мкВ0,006 10 мкВRвх.>10 МОм

От - 2 до + 12 В 100 мкВ0,006 100 мкВ Rвх. >0,5 МОм

PJ 6301R От 0 до 60 мВ 0,1 мкВ 0,01 6 мкВ Rвх. >1 ГОм

От 0 до 600 мВ 1 мкВ 0,01 6 мкВ Rвх. >1 ГОм

От 0 до 6 В10 мкВ0,0130 мкВRвх.>1 ГОм

От 0 до 60 В 100 мкВ0,01 300 мкВ Rвх.>10 МОм

= 0,1/°С

CP 6632RОт 0 до 10 В1 мВ0,0152 мВRвх.>1 МОм

От 0 до 25 В1 мВ0,0152 мВRвх.>1 МОм

От 0 до 50 В1 мВ0,0154 мВRвх.>1 МОм

εр = 0,000015/°С

Лист № 6

всего листов 13

ВПримечание

3 мкВ Rвх.>1 МОм

2 мкВ Rвх.>10

МОм

Тип калибрато- Диапазон измеряе-Цена единицы

рамого параметрамладшего разрядаА

TC 6621R От 0 до 100 мВ 1 мкВ 0,02

εр= 0,000015/°С

Thermys 150RОт - 10 до + 75 мВ1 мкВ0,005

= 0,1/°С

Примечание: Rвх. – входное сопротивление калибратора.

ВПримечание

3 мкВ Rнагр. 1 кОм

30 мкВ Rнагр. 2 кОм

300 мкВ Rнагр. 4 кОм

3 мкВ Rнагр. 1 кОм

30 мкВ Rнагр. 2 кОм

300 мкВ Rнагр. 4 кОм

2 мкВ Rнагр. 1 кОм

8 мкВ Rнагр. 2 кОм

80 мкВ Rнагр. 4 кОм

0,5 мВ Rнагр. 4 кОм

3 мкВ Rвых.=0,5 Ом

10 мкВ Rвых.=0,5 Ом

100 мкВ Rвых.=0,5 Ом

3 мкВ Rвых.=0,5 Ом

10 мкВ Rвых.=0,5 Ом

100 мкВ Rвых.=0,5 Ом

3 мкВ Rвых.=0,5 Ом

10 мкВ Rвых.=0,5 Ом

100 мкВ Rвых.=0,5 Ом

6 мкВ Rвых.=0,5мОм

30 мкВ Rвых.=0,5мОм

500 мкВ Rвых.=0,5мОм

2 мкВRвых.=99 Ом

6 мкВ Rвых.=0,5мОм

30 мкВ Rвых.=0,5мОм

300 мкВ Rвых.=0,5мОм

2 мВ Iнагр.=5 мА

2 мВ Iнагр.=8 мА

3 мкВRвых.=0,5мОм

2 мкВRвых. . >1

кОм

Таблица 3 – Воспроизведение напряжения постоянного тока

Тип калибра-Диапазон измеряе-Цена единицы

торамого параметрамладшего разрядаА

Calys 50R От 0 до 100 мВ 1 мкВ 0,013

Calys 75R

От 0 до 2 В 10 мкВ 0,013

От 0 до 20 В100 мкВ0,015

= 0,000007/°С

Calys 100RОт 0 до 100 мВ1 мкВ0,01

От 0 до 2 В 10 мкВ 0,012

От 0 до 20 В100 мкВ0,012

= 0,000007/°С

Calys 150R От 0 до 100 мВ 1 мкВ 0,005

От 0 до 1 В 10 мкВ 0,005

От 0 до 10 В 100 мкВ 0,007

От 0 до 50 В 1 мВ 0,007

= 0,000005/°С

Calys 60R-ISОт - 20 до + 200 мВ1 мкВ0,02

От - 0,2 до + 2 В 10 мкВ 0,02

От - 2 до + 12 В 100 мкВ 0,02

Calys 80R-IS От - 20 до + 200 мВ 1 мкВ 0,01

От - 0,2 до + 2 В 10 мкВ 0,01

От - 2 до + 12 В100 мкВ0,01

Calys 120R-ISОт - 20 до + 200 мВ 1 мкВ 0,006

От -0,2 до +2 В 10 мкВ 0,006

От -2 до +12 В 100 мкВ 0,006

PJ 6301R От - 100 до + 600 мВ 1 мкВ 0,015

От - 1 до 6 В 10 мкВ 0,015

От - 10 до 60 В100 мкВ0,015

= 0,1/°С

SN 8301R От 0 до 100 мВ 0,1 мкВ 0,007

От 0 до 1 В 1 мкВ 0,005

От 0 до 10 В 10 мкВ 0,004

От 0 до 100 В 100 мкВ 0,004

= 0,1/°С

CP 6632R От 0 до 10 В 1 мВ 0,015

От 0 до 15 В 1 мВ 0,015

= 0,000015/°С

TC 6621RОт 0 до 80 мВ1 мкВ0,02

= 0,000015/°С

Thermys 150RОт - 5 до + 75 мВ1 мкВ0,005

= 0,1/°С

Лист № 7

всего листов 13

Rвых. – выходное сопротивление ка-

Примечание: Rнагр. – сопротивление нагрузки;

либратора;Iнагр. – ток нагрузки.

ВПримечание

2 мкА Rвх.<25 Ом

2 мкАRвх.<25 Ом

0,8 мкА Rвх.<30 Ом

2 мкА Rвх.<30 Ом

0,4 мкАRвх.<20 Ом

0,6 мкА -

2 мкАRвх.<30 Ом

Таблица 4 – Измерение силы постоянного тока

Тип калибрато-Диапазон изме-Цена единицы

раряемого параметра младшего разрядаА

Calys 50R От 0 до 50 мА1 мкА 0,018

Calys 75R ε

= 0,00001/°С

Calys 100RОт 0 до 50 мА1 мкА0,012

= 0,00001/°С

Calys 150R От 0 до 20 мА 0,1 мкА 0,007

От 0 до 100 мА 0,1 мкА 0,009

= 0,000007/°С

Calys 60R-ISОт 0 до 21 мА0,1 мкА0,02

От - 5 до + 50 мА0,1 мкА0,02

Calys 80R-ISОт 0 до 21 мА0,1 мкА0,01

От - 5 до + 50 мА0,1 мкА0,01

Calys 120R-ISОт 0 до 21 мА0,1 мкА0,01

От - 5 до + 50 мА0,1 мкА0,01

PJ 6301RОт 0 до 60 мА0,1 мкА0,02

= 0,1/°С

CP 6632RОт 0 до 20 мА1 мкА0,015

От 4 до 20 мА1 мкА0,015

От 0 до 25 мА1 мкА0,015

= 0,000015/°С

Примечание: Rвх. – входное сопротивление калибратора.

ВПримечание

2 мкА -

2 мкА-

0,8 мкА-

0,4 мкАRнагр.=1 кОм

0,4 мкА -

0,4 мкАRнагр.=1 кОм

0,4 мкА -

0,4 мкАRнагр.=1 кОм

0,4 мкА -

0,8мкА -

От 0 до 10 мА10 нА0,01

От 0 до 100 мА100 нА0,01

8 нАRвых.=10

МОм

80 нАRвых.=10

МОм

800 нАRвых.=10

МОм

Таблица 5 – Воспроизведение силы постоянного тока

Тип калибрато-Диапазон измеряе-Цена единицы

рамого параметрамладшего разрядаА

Calys 50R От 0 до 24 мА 1 мкА 0,018

Calys 75R ε

= 0,00001/°С

Calys 100RОт 0 до 24 мА1 мкА0,018

= 0,00001/°С

Calys 150RОт 0 до 24 мА1 мкА0,007

= 0,000007/°С

Calys 60R-IS От 0 до 21 мА 0,1 мкА 0,02

От - 5 до + 50 мА 0,1 мкА 0,02

Calys 80R-IS От 0 до 21 мА 0,1 мкА 0,01

От - 5 до + 50 мА 0,1 мкА 0,01

Calys 120R-IS От 0 до 21 мА 0,1 мкА 0,01

От - 5 до + 50 мА 0,1 мкА 0,01

PJ 6301RОт 0 до 60 мА0,1 мкА0,02

= 0,1/°С

SN 8301RОт 0 до 1 мА1 нА0,01

= 0,1/°С

Лист № 8

trial листов 13

Тип калибрато-Диапазон измеряе-Цена единицы

рамого параметрамладшего разрядаАВПримечание

CP 6632R От 0 до 20 мА 1 мкА 0,015 2 мкА Rвх.<30 Ом

От 4 до 20 мА 1 мкА 0,015 2 мкА Rвх.<30 Ом

От 0 до 25 мА 1 мкА 0,015 2 мкА Rвх.<30 Ом

= 0,000015/°С

Примечание: Rвх. – входное сопротивление калибратора;Rнагр. – сопротивление на-

грузки;Rвых. – выходное сопротивление калибратора.

ВПримечание

0,01 Ом

0,1 Ом

0,01 Ом

0,1 Ом

0,008 Ом

0,05 Ом

1 Ом

0,012 Ом

0,12 Ом

0,012 Ом

0,12 Ом

0,012 Ом

0,12 Ом

0,006 Ом

0,06 Ом

0,01 Ом Rвых.≤1 Ом

0,1 Ом Rвых.≤1 Ом

0,008 Ом Iнагр. ≤1 мА

0,05 Ом Iнагр. ≤1 мА

Таблица 6 – Измерение электрического сопротивления

Тип калибрато- Диапазон изме- Цена единицы

раряемого параметра младшего разрядаА

Calys 50R От 0 до 400 Ом0,001 Ом 0,14

Calys 75R От 0 до 4 кОм 0,01 Ом 0,14

= 0,000005/°С

Calys 100RОт 0 до 400 Ом0,001 Ом0,1

От 0 до 4 кОм 0,01 Ом 0,1

= 0,000005/°С

Calys 150R От 0 до 400 Ом 0,001 Ом 0,006

От 0 до 3,6 кОм 0,01 Ом 0,006

От 0 до 50 кОм0,1 Ом0,008

= 0,000005/°С

Calys 60R-IS От 0 до 500 Ом 0,01 Ом 0,02

От 0 до 5 кОм 0,1 Ом 0,02

Calys 80R-IS От 0 до 500 Ом 0,01 Ом 0,01

От 0 до 5 кОм 0,1 Ом 0,01

Calys 120R-IS От 0 до 500 Ом 0,01 Ом 0,008

От 0 до 5 кОм 0,1 Ом 0,008

PJ 6301R От 0 до 600 Ом 0,001 Ом 0,01

От 0 до 6 кОм 0,01 Ом 0,01

= 0,1/°С

TC 6622RОт 0 до 400 Ом0,001 Ом0,012

От 0 до 3600 Ом0,01 Ом0,012

= 0,000007/°С

Thermys 150R От 0 до 400 Ом 0,001 Ом 0,006

От 0 до 3600 Ом 0,01 Ом 0,006

= 0,000005/°С

Примечание: Rвых. – выходное сопротивление калибратора;

Iнагр. – ток нагрузки.

0,03 Ом

0,3 Ом

Примечание

Iнагр.≤10 мА

Iнагр.≤0,1 мА

0,03 Ом

0,3 Ом

Iнагр.≤10 мА

Iнагр.≤0,1 мА

0,006 Ом

0,008 Ом

Iнагр.≤10 мА

Iнагр.≤0,1 мА

Iнагр.≤0,05 мА

Таблица 7 – Воспроизведение электрического сопротивления

Тип калибрато-Диапазон измеряе-Цена единицы

рамого параметрамладшего разрядаА

Calys 50RОт 0 до 400 Ом 0,01 Ом 0,14

Calys 75R От 0 до 4 кОм 0,1 Ом 0,14

= 0,000005/°С

Calys 100RОт 0 до 400 Ом0,01 Ом0,14

От 0 до 4 кОм0,1 Ом0,14

= 0,000005/°С

Calys 150R От 0 до 400 Ом0,01 Ом0,006

От 0 до 3,6 кОм 0,1 Ом0,006

От 0 до 50 кОм 1 Ом0,006

= 0,000005/°С

Лист № 9

всего листов 13

Примечание

Iнагр. ≤4 мА

Iнагр. ≤1 мА

Тип калибрато-Диапазон измеряе-

ра мого параметра

Calys 60R-ISОт 0 до 500 Ом

От 0 до 5 кОм

Calys 80R-ISОт 0 до 500 Ом

От 0 до 5 кОм

Calys 120R-ISОт 0 до 500 Ом

От 0 до 5 кОм

TC 6622R От 0 до 400 Ом

От 0 до 3500 Ом

Iнагр. ≤1 мА

Thermys 150R От 0 до 400 Ом

От 0 до 3600 Ом

Цена единицы

младшего разрядаАВ

0,01 Ом 0,02 0,04 Ом

0,1 Ом 0,02 0,32 Ом

0,01 Ом 0,01 0,04 Ом

0,1 Ом 0,01 0,32 Ом

0,01 Ом 0,008 0,04 Ом

0,1 Ом 0,008 0,32 Ом

0,001 Ом 0,012 0,03 Ом

0,01 Ом0,0120,3 Ом

= 0,000007/°С

0,01 Ом 0,006 0,03 Ом

0,1 Ом 0,006 0,3 Ом

= 0,000005/°С

Примечание: Iнагр. – ток нагрузки.

Примечание

R вх.≥500 кОм

Таблица 8 – Измерение частоты и числа импульсов электрического сигнала

Тип калибрато-Диапазон изме-Цена единицы

раряемого параметра младшего разрядаАВ

Calys 50R От 0 до 20 кГц0,01 Гц 0,005 -

Calys 75R От 0 до 20000 имп 1 импульс - -

Calys 100R

= 0,000005/°С

Calys 150R От 0 до 10 кГц 0,01 Гц 0,01 -

От 0 до 100 кГц 0,1 Гц 0,01 -

До 10000 имп. 1 имп. 0,01 -

До 100000 имп. 10 имп. 0,01 -

= 0,000005/°С

Calys 60R-ISОт 1 до 200 Гц0,001 Гц0,0050,001 Гц

Calys 80R-IS От 1 до 2 кГц 0,01 Гц0,005 0,01 Гц

Calys 120R-IS

От 1 до 20 кГц0,1 Гц0,0050,1 Гц

От 0 до 100000 имп.1 имп. - -

Примечание: Rвх. – входное сопротивление калибратора.

Таблица 9 – Воспроизведение частоты и числа импульсов электрического сигнала

Тип калибрато-Диапазон измеряе-Цена единицы

рамого параметрамладшего разрядаАВПримечание

Calys 50RОт 0 до 1000 Гц 0,01 Гц 0,05 - -

Calys 75R От 0 до 10 кГц 1,0 Гц 0,05 - -

Calys 100R

От 0 до 1000 имп. 1 имп. - - -

От 0 до 10000 имп. 1 имп. - - -

= 0,000005/°С

Calys 150R От 0 до 1 кГц 0,01 Гц 0,01 - -

От 0 до 100 кГц 1 Гц 0,01 - -

До 10000 имп. 1 имп. 0,01 - -

До 100000 имп. 10 имп. 0,01 - -

= 0,000005/°С

Calys 60R-IS От 1 до 200 Гц 0,001 Гц 0,005 0,001 Гц R вх.≥500 кОм

Calys 80R-IS От 1 до 2 кГц 0,01 Гц 0,005 0,01 Гц R вх.≥500 кОм

Calys 120R-IS

От 1 до 20 кГц 0,1 Гц 0,005 0,1 Гц R вх.≥500 кОм

От 0 до 100000 имп.1 имп.--

Примечание: Rвх. – входное сопротивление калибратора.

Лист № 10

всего листов 13

Таблица 10 – Измерение давления (Calys 75R, Calys 100R, Calys 150R) (с внешним датчиком

давления Keller ACL 433)

Вид давленияДиапазон измерений, МПаПредел основной приведенной

погрешности

Абсолютное От 0 до 0,1; 0,3; 1; 3; 10; 30; 100 ± 0,05 %

Избыточное От 0 до 0,1; 0,3; 1; 3 ± 0,05 %

Таблица 11 – Измерение давления (Calys 60R-IS, Calys 80R-IS, Calys 120R-IS)

Вид давленияДиапазон измерений, МПаПредел основной приведен-

ной погрешности

Абсолютное От 0 до 0,2; 2 МПа ± 0,025 %

Избыточное ± 10 кПа; ± 50 кПа; ± 0,025 %

от - 95 кПа до 100; 200; 700 кПа; 2; 3,5 МПа;

от 0 до 7; 15; 35; 70 МПа

= 0,00002/°С

Таблица 12 – Измерение и воспроизведение электрических сигналов термопар и термопреоб-

разователей сопротивления

Тип калибратораДатчик Цена единицыПределы допускаемой по-

младшего разряда грешности

Calys 50R, CalysТермопары K, J, T, B,0,01 °С0,00005T

+ 1 е.м.р.

75R, Calys 100R, Ca-R, S, E, N, U, L,С, PR,

lys 150R, Calys 60R-

Mo, NiMo/NiCo

s 80R

IS,

Термометры сопротив-0,01 °С0,00008T

+ 1 е.м.р.

s 120

R-

IS, PJ

ления Pt 50, Pt 100, Pt

6301

, TC 6621R,

200, Pt 500, Pt 1000, Ni

6622

, T

100, Ni 120, Ni 1000, Cu

150R

10, Cu 50

Примечания: Tх – измеренное значение величины.

CP 6632R

TC 6621R

TC 6622R

6 В (4 элемента

типа АА)

157×85×45

Таблица 13 – Основные технические характеристики

ХарактеристикаМодель

Calys 50R Calys 60R-IS PJ 6301R

Calys 75R Calys 80R-IS SN 8301R

Calys 100RCalys 120R-IS

Calys 150R

Thermys 150R

Напряжение источника10 - 14 В (встро- 10 - 14 В (встро- От 115 до 230

питания енный аккуму-енный аккумуля-В, От 50 до

лятор)тор)400 Гц

Габаритные размеры, мм,

210×110×50 290×98×57 225×88×110

(длина×ширина×высота

)

Масса, кг0,91,43

Диапазон рабочих тем- От - 10 до + От - 10 до + От 0 до +

ператур 50 °С 50 °С 45 °С

Относительная влаж- От 10 до 80 % До 95 % От 45 до 75 %

ность

0,3

От - 10 до +

50 °С

От 20 до 80 %

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и

типографским способом на титульные листы руководств по эксплуатации.

Лист № 11

всего листов 13

Комплектность средства измерений

Таблица 14 – Комплектность

МодельСтандартная комплектацияДополнительная комплектация

Calys 50R Калибратор Мягкий кейс для переноски (AN6050)

Зарядное устройствоПО Datacal

Комплект из 6 сигнальных проводов USB кабель (ER 49504-000)

Calys 75RКалибраторМягкий кейс для переноски (AN6050)

Зарядное устройствоВнешний модуль давления (ACL433)

Комплект из 6 сигнальных проводов ПО Datacal

USB кабель (ER 49504-000)

Calys 100RКалибраторМягкий кейс для переноски (AN6050)

Зарядное устройствоВнешний модуль давления (ACL433)

Комплект из 6 сигнальных проводов ПО Datacal

USB кабель (ER 49504-000)

Calys 150RКалибраторМягкий кейс для переноски (AN6050)

Зарядное устройствоВнешний модуль давления (ACL433)

Комплект из 6 сигнальных проводов HART – модем (ACL500)

Кабель связи с калибратором температуры

(ACL600)

ПО Datacal

USB кабель (ER 49504-000)

Calys 60R-ISКалибраторВнешний модуль давления

Защитный кожухМягкий кейс для переноски (ВВ880048)

4 элемента питания типа ААКомпактный кейс для переноски

ПО Datacal

Calys 80R-ISКалибраторВнешний модуль давления

Защитный кожухМягкий кейс для переноски (ВВ880048)

4 элемента питания типа ААКомпактный кейс для переноски

ПО Datacal

Calys 120R-IS КалибраторВнешний модуль давления

Защитный кожухМягкий кейс для переноски (ВВ880048)

4 элемента питания типа ААКомпактный кейс для переноски

PJ 6301R Калибратор с питанием от сети пе- Мягкий кейс для переноски (AN6901)

ременного тока PJ 6301-3Кабель RS 232 9-контактная вилка /9-

Калибратор с питанием от сети пе- контактная вилка (AN 5875)

ременного тока и комплектом ни- Прямоугольные консоли для крепления в

кель-кадмиевых батарей PJ 6301-4стойку (AN 5883)

Набор для монтажа в стойку (AN5884)

Кабель IEEE488 длиной 2 метра (AN5836)

SN 8301R Калибратор с питанием от сети пе- Мягкий кейс для переноски (AN6901)

ременного тока SN 8301-3Кабель RS 232 9-контактная вилка /9-

Калибратор с питанием от сети пе- контактная вилка (AN 5875)

ременного тока и комплектом ни- Прямоугольные консоли для крепления в

кель-кадмиевых батарей SN 8301-4стойку (AN 5883)

Набор для монтажа в стойку (AN5884)

Кабель IEEE488 длиной 2 метра (AN5836)

CP 6632RКалибраторЗапасной аккумулятор с зарядным устрой-

Защитный кожухством.(AN6011)

Аккумулятор с зарядным устройством

Ремешок на запястье для переноски

2 сигнальных провода

Лист № 12

всего листов 13

Модель

TC 6621R

TC 6622R

Стандартная комплектация

Калибратор

Защитный кожух

Аккумулятор с зарядным устройством

Ремешок на запястье для переноски

Калибратор

Защитный кожух

Аккумулятор с зарядным устройством

Ремешок на запястье для переноски

Thermys 150R

Калибратор

Зарядное устройство

Комплект из 6 сигнальных проводов

Дополнительная комплектация

Запасной аккумулятор с зарядным устрой-

ством.(AN6011)

Гибкая термопара типа «К» (Т101)

Жесткая термопара типа «К» (Т102)

Запасной аккумулятор с зарядным устрой-

ством (AN6011)

Платиновыйтермометрсопротивления

Pt100 для работы на воздухе (S101D)

Платиновыйтермометрсопротивления

Pt100 для работы в воде (S102D)

Мягкий кейс для переноски (AN6050)

Кабель связи с калибратором температуры

(AСL600)

Кроме этого, с приборами поставляется Руководство по эксплуатации и Методика поверки.

Поверка

осуществляется по документу «Калибраторы многофункциональные AOIP модификаций Calys

50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R,

PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R. Методика поверки», утвержденному

ГЦИ СИ ФГУП «ВНИИМС» в марте 2011 года.

Средства поверки: калибратор многофункциональный Fluke 5720А; мультиметр 3458A; гене-

ратор сигналов низкочастотный прецизионный Г3-122 (5×10

-7

); частотомер электронно-

счетный вычислительный Ч3-64 (5×10

-7

); манометры избыточного давления грузопоршневые

класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600; манометры образцовые абсолютного

давления МПА-15; манометры абсолютного давления МАД-3М, МАД-40, МАД-720.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к калибраторам

многофункциональным AOIP модификаций Calys 50R, Calys 75R, Calys 100R, Calys

150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R,

TC 6622R, Thermys 150R

1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,

сопротивления. Общие технические требования и методы испытаний».

2. ГОСТ 8.022-91Государственный первичный эталон и государственная поверочная схема

для средств измерений силы постоянного электрического тока в диапазоне от 1∙10

–16

до 30 А.

3. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного

электрического напряжения и электродвижущей силы.

4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений электрического сопротивления.

5. ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная

схема для средств измерений разности давлений до 4·10

Па.

6. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема

для средств измерений избыточного давления до 250 МПа.

7. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная

схема для средств измерений абсолютного давления в диапазоне от 2,7·10

до 4000·10

Па.

8. Техническая документация фирмы «AOIP SAS», Франция.

Лист № 13

всего листов 13

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- «выполнении работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации обя-

зательным требованиям».

Изготовитель

Фирма «AOIP SAS», Франция.

Адрес: ZAC de l’Orme Pomponne, 50-52, avenue Paul Langevin, 91133 Ris Orangis Cedex,

France.

Тел.: (+33) 169 02 89 00Факс: (+33) 169 02 05 99

Web-сайт:

http://www.aoip.fr

Заявитель

ЗАО «ТЕККНОУ», г. Санкт-Петербург.

Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.

Тел. (812) 324-56-27Факс: (812) 324-56-29

Web-сайт:

www.tek-know.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное

унитарное предприятие «Всероссийский научно-исследовательский институт метроло-

гической службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:

office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

Агентства по техническому

регулированию и метрологииЕ.Р. Петросян

м.п.«»2011 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
22137-06	Сумматоры электронные многофункциональные для учета электроэнергии	СЭМ-2+	ЗАО "Микрон-энерго", г.Москва	4 года	Перейти
60121-15	Калибраторы-измерители унифицированных сигналов	FLUKE мод. 712B, 714B	Фирма "Fluke Corporation", США	2 года	Перейти
56174-14	Преобразователи измерительные многофункциональные	ЭНИП-2	ООО "ИЦ "Энергосервис", г.Москва	8 лет	Перейти
6265-89	Приборы многофункциональные электроизмерительные	Ц4342-М1	ОАО "Электроизмеритель", Украина, г.Житомир	2 года	Перейти
54172-13	Счетчики электрической энергии однофазные многофункциональные	ЭЛТА-1-МТ	ОАО "Электроавтомат", Чувашия, г.Алатырь	16 лет	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКалибраторы многофункциональные AOIP мод. Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150RГРСИ 48000-11

Заказать поверку
Калибраторы многофункциональные AOIP мод. Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R
ГРСИ 48000-11
