Преобразователи температуры вторичные WAZ5 PRO Thermo, ГРСИ 47992-11
Номер госреестра:
47992-11
Наименование СИ:
Преобразователи температуры вторичные
Обозначение типа:
WAZ5 PRO Thermo
Производитель:
Компания "Weidmuller Interface GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44145
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователитемпературывторичные WAZ5PROThermo
Назначение средства измерений
Преобразователи температуры вторичные WAZ5 PRO Thermo (далее – преобразова-
тели), предназначены для непрерывного преобразования сигналов от первичных преобразова-
телей температуры (термоэлектрических преобразователей) в нормированный выходной сиг-
нал постоянного тока.
Описание средства измерений
Принцип действия преобразователей основан на преобразовании выходных электри-
ческих параметров (термо-ЭДС) первичных преобразователей температуры в аналоговый вы-
ходной сигнал.
Сигнал от термоэлектрического преобразователя (термопары) линеаризуется, мас-
штабируется и преобразуется в постоянный электрический ток в диапазоне от 0(4) до 20 мА
или от 0 до 10 В с учетом компенсации холодного спая. Параметры входных и выходных сиг-
налов преобразователя настраиваются в зависимости от типа подключенного первичного пре-
образователя с помощью микропереключателей, расположенных на электронной плате. Пре-
образователь имеет светодиодную индикацию обрыва проводов (выходной сигнал превышает
20 мА или 10 В).
Конструктивно преобразователь представляет собой блок с клеммами для монтажа на
DIN- рейку и не позволяет вносить изменения, ведущие к искажению результатов измерений.

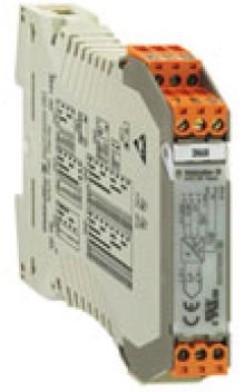

Рисунок1 – Общий вид преобразователя
Метрологические и технические характеристики
и технические характеристики
преобразователей приведены в
Основные метрологические
таблицах 1-2:
Таблица 1
Элемент на входе
Диапазон
преобразования, °С
2
Пределы допускаемой абсо-
лютной погрешности, °С
3
1
Типы термоэлектрических
преобразователей:
Тип К(Ni10Cr-Ni5)
от минус 200 до минус 150
от минус 150 до 1200
от 1200 до 1372
±(5 + 0,001*t
д
)
±(3 + 0,001*t
д
)
±(4 + 0,001*t
д
)
Лист № 2
всего листов 3
Тип T(Cu-Cu45Ni)
Тип E(Ni10Cr-Cu45Ni)
Тип N (Ni14CrSi-NiSi)
Тип R(Pt13Rh-Pt)
Тип S(Pt10Rh-Pt)
Тип B(Pt30Rh-Pt)
1
Тип J(Fe-Cu45Ni )
2
от минус 200 до минус 150
от минус 150 до 1200
от минус 200 до минус 150
от минус 150 до 400
от минус 200 до минус 150
от минус 150 до 1000
от минус 200 до минус 150
от минус 150 до 1300
от минус 50 до 200
от 200 до 1760
от минус 50 до 200
от 200 до 1760
от 50 до 250
от 250 до 500
от 500 до 1820
3
±(4 + 0,001*t
д
)
±(3 + 0,001*t
д
)
±(5 + 0,001*t
д
)
±(3 + 0,001*t
д
)
±(4 + 0,001*t
д
)
±(3 + 0,001*t
д
)
±(6 + 0,001*t
д
)
±(3 + 0,001*t
д
)
±(10 + 0,001*t
д
)
±(6 + 0,001*t
д
)
±(10 + 0,001*t
д
)
±(6 + 0,001*t
д
)
±(25 + 0,001*t
д
)
±(10 + 0,001*t
д
)
±(6 + 0,001*t
д
)
t
д
– температурный диапазон
Таблица 2
Наименование характеристикиЗначения
Сопротивление измерительной цепи, Ом 50
Напряжение питания, постоянный ток, В 18÷30
Потребляемая мощность, мВт, не более 950
Выходной сигнал:
- ток, мА 0÷20
4÷20
- напряжение, В0÷10
Габаритные размеры, мм
- длина112,4
- ширина 17,5
- высота 92,4
Масса, кг, не более 0,1
Условия эксплуатации:
- температура окружающего воздуха, ° Сот 0 до 55
- относительная влажность, %, не более95 (без конденсации влаги)
- атмосферное давление, кПа от 84 до 106,7
Условия транспортирования и хранения:
- температура окружающего воздуха, ° Сот минус 20 до 85
- относительная влажность, % 95
- атмосферное давление, кПаот 84 до 106,7
Срок службы, лет 10
.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим
способом и на прибор в виде наклейки.
Комплектность средства измерений
Преобразователь температуры вторичный
WAZ5 PRO Thermo1 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 2411- 0069 -20111 экз.
Лист № 3
всего листов 3
Поверка
осуществляется по МП 2411- 0069 -2011 «Преобразователи температуры вторичные WAZ5
PRO Thermo, компании «Weidmüller Interface GmbH & Co. KG», Германия. Методика повер-
ки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2011 г.
Основное поверочное оборудование:
- многофункциональный калибратор TRX-IIR в режиме воспроизведения сигналов
термопар, диапазон измерений от минус 10 до 100 мВ, пределы допускаемой основной по-
грешности ±(0,01% от показаний+0,005% от диапазона); в режиме измерений силы постоян-
ного тока, диапазон измерений 0 – 52 мА, пределы допускаемой основной погрешности ±(0,01
% от показаний +0,01 % от диапазона); в режиме измерений напряжения постоянного тока
диапазон измерений 6 – 60 В, пределы допускаемой основной погрешности ±(0,05 % от пока-
заний +0,005 % от диапазона), диапазон измерений 0 – 6 В, пределы допускаемой основной
погрешности ±(0,025 % от показаний +0,005 % от диапазона).
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации «Преобразователи температуры
вторичные WAZ5 PRO Thermo».
Нормативные и технические документы, устанавливающие требования к преобразова-
телям температуры вторичным WAZ5 PRO Thermo
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температу-
ры».
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразо-
вания».
Техническая документация компании «Weidmüller Interface GmbH & Co. KG», Германия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
применяется вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
компания «Weidmüller Interface GmbH & Co. KG», Германия, Klingenbergstraße 16, D-32758
Detmold, Fon:+49523114-0, Fax:+49523114-2083,
Заявитель
ООО «Рустек», 194044, г.Санкт-Петербург, Выборгская наб., д.43, Литер А, оф. 203, 204
тел. (812) 703-07-83, 703-07-85, факс (812) 703-07-83
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10, 190005,
г. Санкт - Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14,
e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.___» _________2011 г.
