Уровнемеры магнитные поплавковые Maglink 5***, ГРСИ 47987-11
Номер госреестра:
47987-11
Наименование СИ:
Уровнемеры магнитные поплавковые
Обозначение типа:
Maglink 5***
Производитель:
Фирма "Intra-Automation GmbH", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44116
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры магнитные поплавковые Maglink 5***
Назначение средства измерений
Уровнемеры магнитные поплавковые Maglink 5*** предназначены для измерения
уровня или раздела фаз жидкостей в открытых емкостях или емкостях, находящихся под дав-
лением, аналоговой индикации и преобразования измеренного значения уровня в стандартный
электрический сигнал.
Описание средства измерений
Уровнемеры состоят из индикаторной головки, смонтированной непосредственно на
герметично изолированной от внутреннего пространства емкости направляющей трубке, сна-
ружи которой перемещается поплавок с размещенным внутри него кольцевым магнитом. В
индикаторной головке на прецизионном передаточном механизме закреплен наматывающий-
ся на прецизионный барабан трос из нержавеющей стали, другим своим концом прикреплен-
ный к стопорной шайбе, которая через компенсирующий трос связана со следящим магнитом,
перемещающимся внутри направляющей трубки. Вес следящего магнита компенсируется
пружинным приводом в передаточном механизме.
При изменении уровня жидкости в емкости, поплавок перемещается вверх или вниз
вдоль направляющей трубки, и изменение уровня передается посредством магнитной связи
через следящий магнит и механически через трос на индикаторный механизм и индицируется
стрелками на круговом циферблате. В стандартном исполнении красная стрелка и красная
шкала служат для индикации в метрах, а черная стрелка и черная шкала – в сантиметрах.
Для передачи данных измерения уровнемер может быть оснащен сельсин-датчиком с
токовым выходом 4-20мА.
Для обеспечения сигнализации предельных уровней уровнемер может быть снабжен
бесконтактными переключателями или микровыключателями (реле с переключающим кон-
тактом).
В зависимости от конструктивных отличий в связи с наличием/отсутствием взрывоза-
щиты имеется две модификации исполнений уровнемеров: Maglink 5300 (исполнения без
взрывозащиты) и Maglink 5400 (исполнения со взрывозащитой).

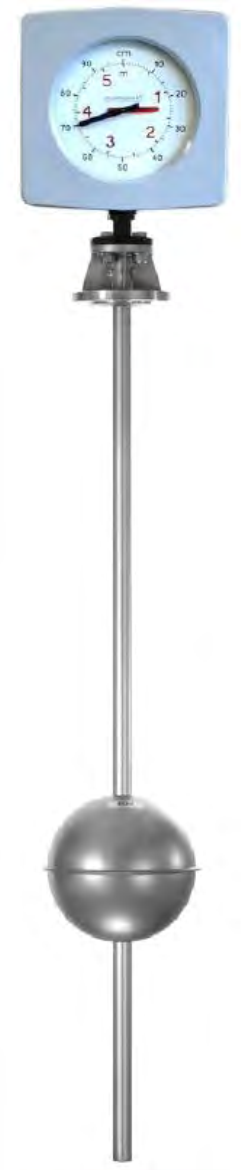

Внешний вид уровнемеров приведен на фото:
Лист № 2
всего листов 4
Место пломбирования
Лист № 3
всего листов 4
Значение
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерения, мм :
от 500 до 6000 (исполнение из одной
цельной части, в составном исполнении до
14000)
Минимальная плотность продукта, кг/дм
3
:
от 0.35 до 0,8
(в зависимости от типа поплавка)
Пределы допускаемой абсолютной погрешности, мм: ±2
Диапазон температур измеряемой среды, °С:
Диапазон температур окружающей среды, °С:
Максимальное давление измеряемой среды, МПа:
-40…250
-40…+66
от 0,35 до 2,5
(в зависимости от типа поплавка)
Вид взрывозащиты:
EEx ed IIC T4
EEx ia IIC T4
Аналоговый выход, мА:
0/4…20
Напряжение питания постоянного тока , В:12…30
Габаритные размеры, не более, мм:Индикаторная головка 325x378x200
Направляющая трубка 32 х 6000 или 33,5
х 6000 (до 14000 в составном исполнении)
Масса в исполнении из одной цельной части с флан-
цем DN 100, не более, кг:
37,5
Знак утверждения типа
знак утверждения типа наносят на этикетки уровнемеров и на титульные листы паспортов ти-
пографическим способом.
Примечание
В соответствии с заказом
Комплектность средств измерений
№ n/nНаименование
1Уровнемер Maglink
2Руководство по эксплуатации
Количество
1
1
Поверка
поверка уровнемеров проводится по ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного
применения. Методика поверки».
Средства поверки: Эталонная установка 2-го разряда с диапазоном измерений в соот-
ветствии с ГОСТ 8.477-82 с основной абсолютной погрешностью ± 3мм.
Эталонный уровнемер переносной 2-го разряда с пределом допускаемой абсолютной погреш-
ности воспроизведения единицы измерения уровня ± 1мм, предназначенный для поверки
уровнемеров с основной абсолютной погрешностью ± 3мм и более методом непосредственно-
го сличения.
Эталонная измерительная лента с грузом 2-го разряда с диапазоном измерений уровня от
0,001 до 24 м, доверительные абсолютные погрешности которых, при доверительной
вероятности 0,99 составляют от (0,2 + 0,5L) до (0,2 + 2L) мкм, где L число полных и неполных
метров измеренных уровней по рекомендациям [2], предназначенные для поверки уровнеме-
ров на месте их эксплуатации.
Термометр с ценой деления 0,1ºС и диапазоном измерений от 0ºС до плюс 55 по ГОСТ 28498-
90.
Лист № 4
всего листов 4
Сведения о методах измерений
Методика измерений уровня жидкостей уровнемером приведена в технической доку-
ментации фирмы.
Нормативные и технические документы, устанавливающие требования к уровнемерам
магнитным поплавковым Maglink 5***
1 ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические требования и методы испытаний».
2 Эксплуатационная документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Intra-Automation GmbH, Германия, Адрес: Otto Hahn Str., 20 D-41515 Grevenbroich,
Германия, тел.:
+49 21 81/75665
Факс:
+49 21 81/64492
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институту раcходометрии» (ФГУП ВНИИР). Регистрационный номер
30006-09. Адрес: Россия , РТ, 420088,г.Казань, ул. 2-ая Азинская, 7 «а». Тел. (843) 272-70-62.
Факс (843) 272-00-32. E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«_____»_______________2011 г.
