Номер госреестра:
47966-11
Наименование СИ:
Нивелиры оптические
Обозначение типа:
GOL 20 D, GOL 26 D
Производитель:
Фирма "Robert Bosch GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44105
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптические GOL 20 D, GOL 26 D
Назначение средства измерений
Нивелиры оптические GOL 20 D, GOL 26 D (далее – нивелиры) предназначены для
измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание средства измерений
Принцип действия нивелира основан на автоматической установке визирной оси в го-
ризонтальное положение с помощью маятникового оптико-механического компенсатора с
магнитным демпфером.
Измерение превышений состоит в суммировании разностей отсчетов (проекция визир-
ной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух после-
довательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная
подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение
нивелира в рабочее положение осуществляется по круглому установочному уровню. Наве-
дение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью беско-
нечного наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб
для угловых измерений и дальномерные нити для измерения расстояний. Снятие отсчета по
рейке выполняется визуально. При работе используются рейки нивелирные РН-3, РН-10 по
ГОСТ 10528-90.
Выпускаемые нивелиры GOL 20 D и GOL 26 D отличаются внутренним строением
объектива зрительной трубы.

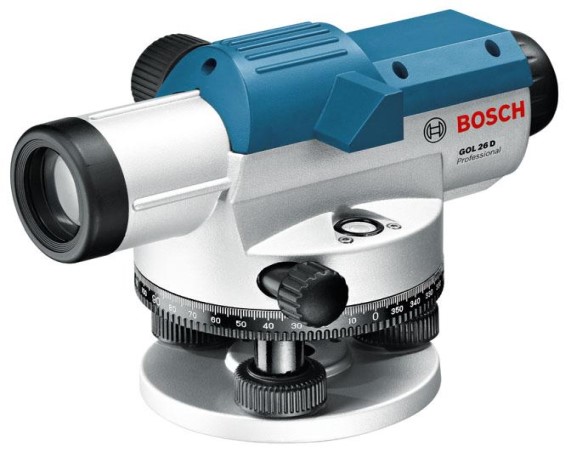

Общий вид нивелира показан на рисунке 1.
Рисунок 1
Лист № 2
всего листов 3
Метрологические и технические характеристики
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
Наименование характеристики
Увеличение зрительной трубы, крат, не менее:
GOL 20 D GOL 26 D
20 26
Диаметр входного зрачка зрительной трубы, мм, не менее:36
Наименьшее расстояние визирования, м, не более: 0,3
Угловое поле зрения зрительной трубы, не менее:
1
°
30’
Цена деления круглого установочного уровня, ’/2 мм:
8
±
1,2
Диапазон работы компенсатора, ’, не менее:
±
15
Коэффициент нитяного дальномера
100
±
1
Значение постоянного слагаемого нитяного дальномера, м:
0
±
0,1
Допускаемое СКО измерения превышения на 1 км двойного2,52,0
хода при длине визирного луча 30м, мм, не более:
Диапазон рабочих температур,
°
С:
Диапазон температуры хранения,
°
С:
Масса, кг, не более:
от –10 до +50
от –20 до +70
1,7
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на титуль-
ный лист эксплуатационной документации и наклейкой на корпус нивелира.
Комплектность средства измерений
Комплектность нивелира указана в таблице 2.
Таблица 2
Комплект поставкиКоличество, шт.
Нивелир (с крышкой на объективе) 1
Транспортировочный футляр 1
Юстировочный ключ 1
Юстировочная шпилька 1
Нитяной отвес 1
Руководство по эксплуатации 1
МП РТ 1545-20111
Поверка
осуществляется по документу МП РТ 1545-2011 «Нивелиры оптические GOL 20 D, GOL 26 D.
Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в 2011г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Теодолит точный типа Т2 ГОСТ 10529-86, СКП измерения углов не более 2";
- Экзаменатор с ценой деления не более 1" по ГОСТ 13012-67;
- Рейка нивелирная типа РН-3 по ГОСТ 10528-90,
ПГ метрового интервала не более ± 0,5 мм.
Сведения о методиках (методах) измерений
Методика измерений нивелиром приведена в разделе «Работа с инструментом» в документе
«Нивелиры оптические GOL 20 D, GOL 26 D. Руководство по эксплуатации».
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к нивелирам
1.ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схе-
ма для средств измерений плоского угла»
2.Документация фирмы-изготовителя «Нивелиры оптические GOL 20 D, GOL 26 D. Руко-
водство по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение измерений при осуществлении геодезической и картографической деятель-
ности.
Изготовитель
Фирма «Robert Bosch GmbH», Германия
Max-Lang-Strasse, 40-46, 70771, Leinfelden-Echterdingen,
Power Tools Division
Заявитель
ООО «Роберт Бош»
129515, Москва, ул. Академика Королева, д. 13, стр. 5
Тел./Факс: (495) 937-04-00,
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
117418, Москва, Нахимовский пр., 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96, еmail:
Государственный реестр средств измерений № 30010-10 от 15.03.2010г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.п.«______» ______________2011г.
